美式双联110V15A墙壁电源插座结构

这款双联式电源插座是适配北美民用供电体系的终端取电部件，主要应用于北美地区住宅、商业办公空间、轻型商用场所的室内墙面供电场景，承担着为各类符合NEMA 5-15标准插头的低压用电设备提供安全取电接口的核心作用，覆盖日常家居的小家电、消费电子、办公设备，以及轻型商用场景下的小型电动工具、桌面办公设备等取电需求，是民用建筑电气布线系统中用量极大的终端配电部件。

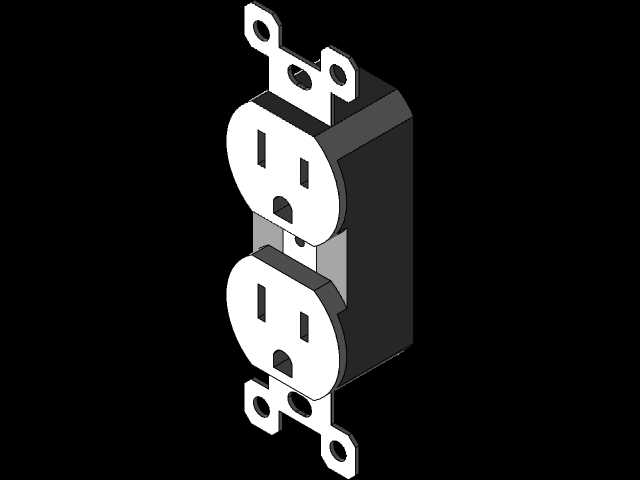

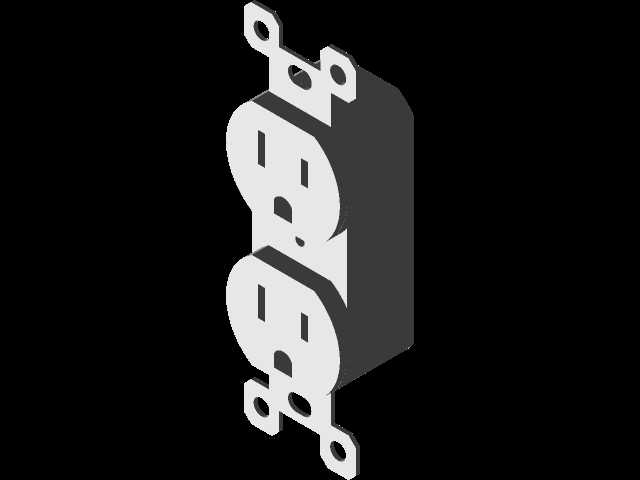

从功能特性来看，这款插座采用上下双联的独立插孔组设计，每组插孔均包含两扁一孔的插合结构，其中两个平行扁插位对应零、火线接驳，下方的圆形插孔对应接地保护极，能够在为用电设备提供110V、15A额定供电能力的同时，通过接地极实现漏电保护路径的连通，避免用电设备外壳带电引发的触电风险；两组插孔采用独立的内部载流结构设计，可同时为两个用电设备提供取电接口，充分利用墙面预埋底盒的安装空间，提升单点位的取电接口密度，减少墙面开孔与布线施工的工作量。

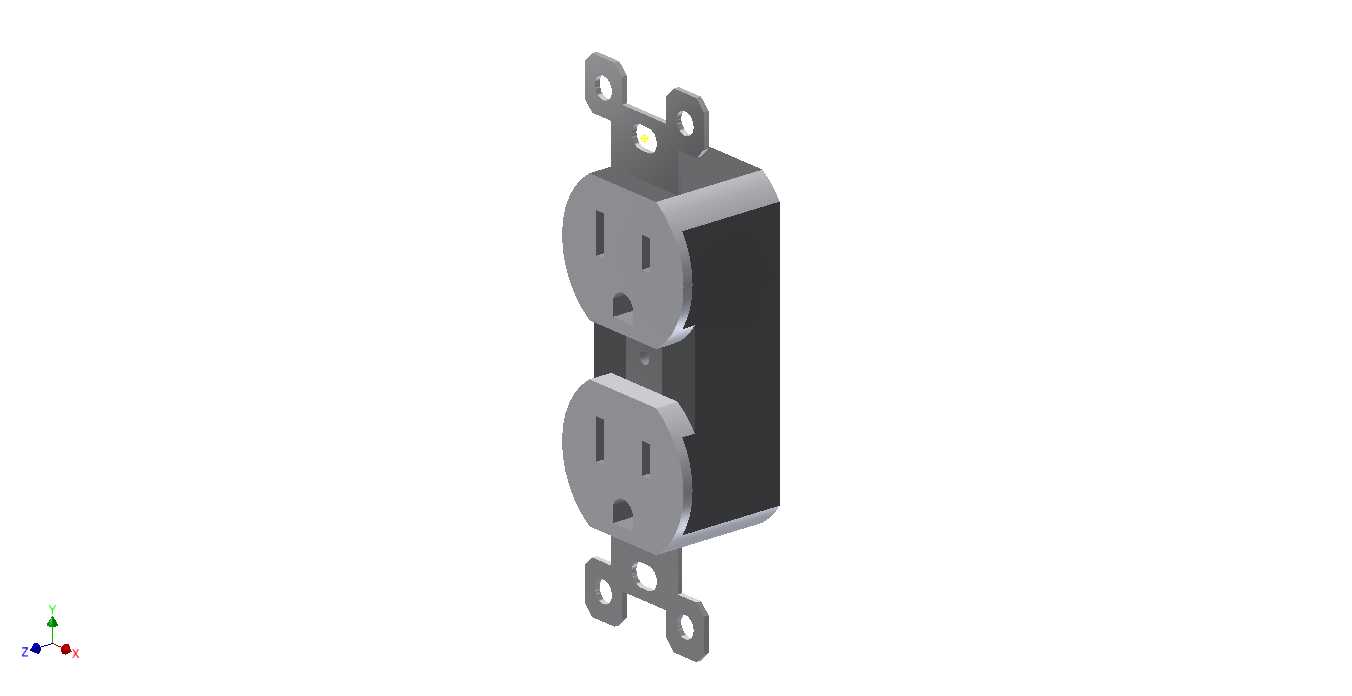

在设计思路上，这款插座完全遵循北美民用电气安装的规范要求，整体采用嵌入式暗装的结构逻辑，主体载流模块被绝缘阻燃的壳体完全包裹，仅将插孔面与安装固定耳露出墙面，既保证内部带电部件与墙面、安装底盒之间的绝缘隔离，也能让插座安装后与墙面保持齐平的视觉效果；上下两端延伸出的带孔金属安装耳，是匹配标准86型（北美规格）暗装底盒的固定结构，安装时可通过安装耳上的腰型孔调整插座的水平与垂直位置，保证安装后插座面板端正贴合墙面，不会出现歪斜、凸起的问题；载流部件采用高导电率的铜质材料冲压成型，表面做镀镍处理提升抗氧化能力，保证长期插拔使用后的接触可靠性，降低接触电阻过大引发的发热风险，外部绝缘壳体采用阻燃级工程塑料注塑成型，能够在出现过载发热、异常打火的情况下阻止火焰蔓延，提升用电安全冗余。

从安装边界与尺寸适配来看，这款插座的整体外形完全匹配北美标准的单联暗装底盒安装尺寸，主体模块的宽度、深度均控制在标准底盒的容纳范围内，安装时无需对预埋底盒进行额外扩孔或改造，直接将插座主体推入底盒后，通过安装耳上的螺丝孔与底盒内的固定柱锁紧即可完成固定；插座的插孔间距经过精准设计，两个上下排布的插孔组在同时插入两个标准电源插头时不会出现互相干涉的情况，即使是尺寸较大的电源适配器插头，也能保证至少一个插孔可正常使用，充分考虑了实际使用场景下的插头适配问题；插座背部的接线端子采用螺丝锁紧式结构，可适配不同线径的民用布电线，接线时仅需将剥好的线芯插入端子孔后拧紧锁紧螺丝即可完成接线，操作便捷且接线牢固，能够避免长期使用后接线松动引发的接触不良问题。
