德标带安全闩锻造起重吊钩结构设计

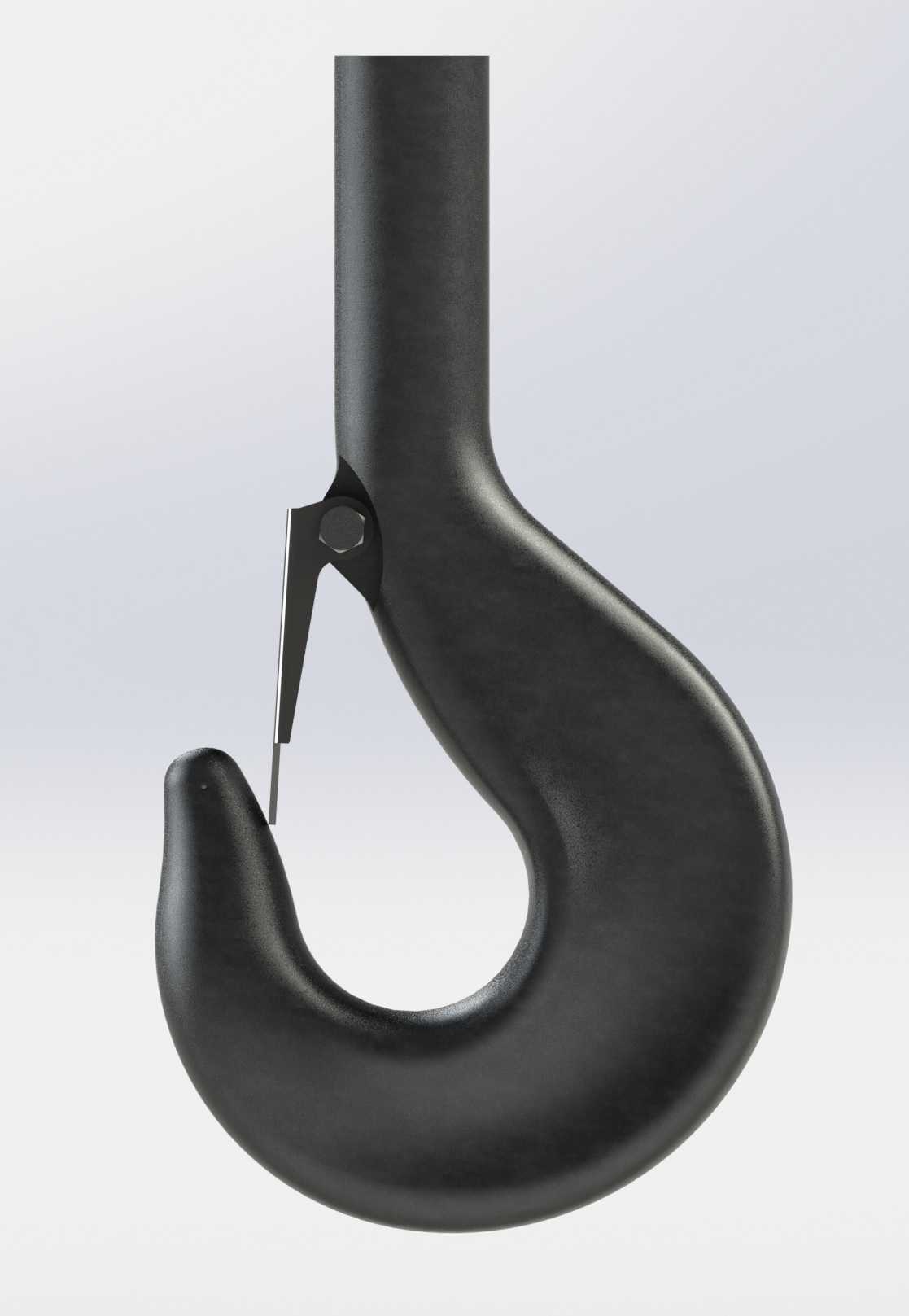

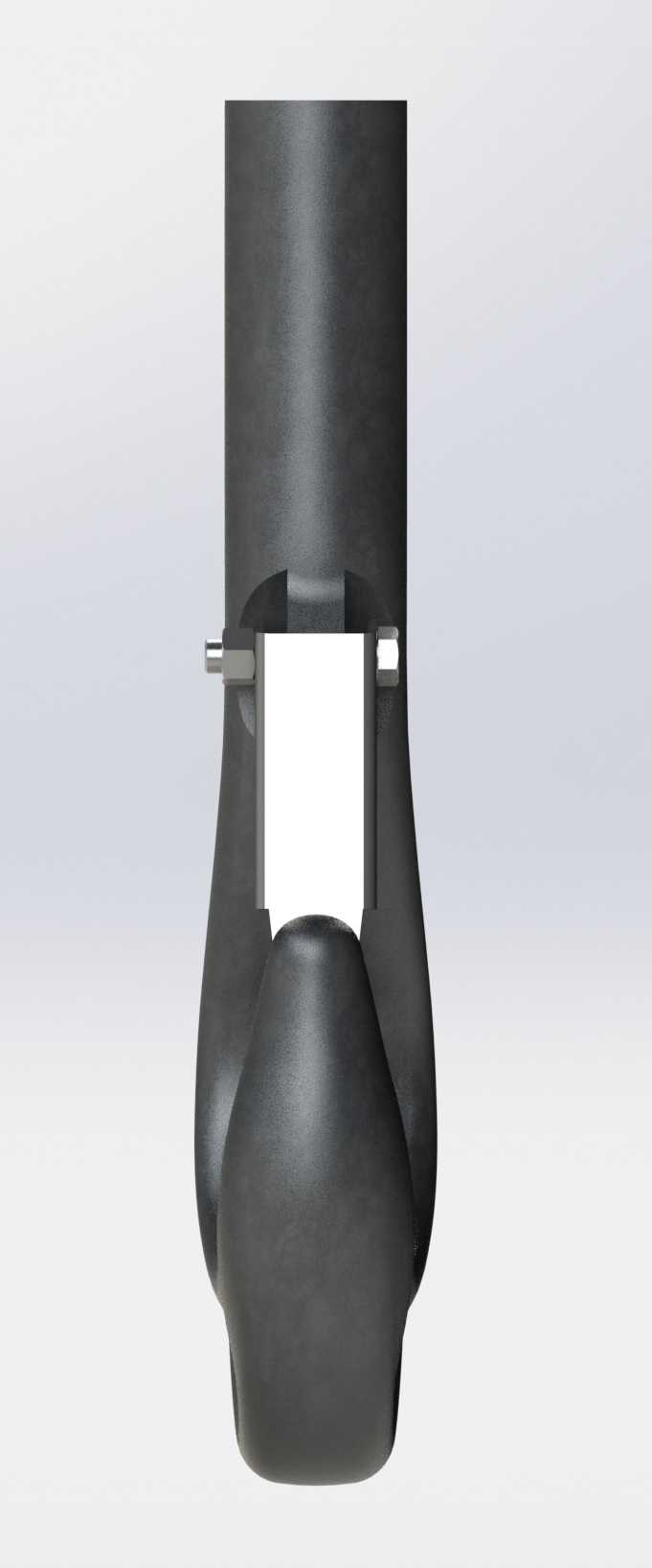

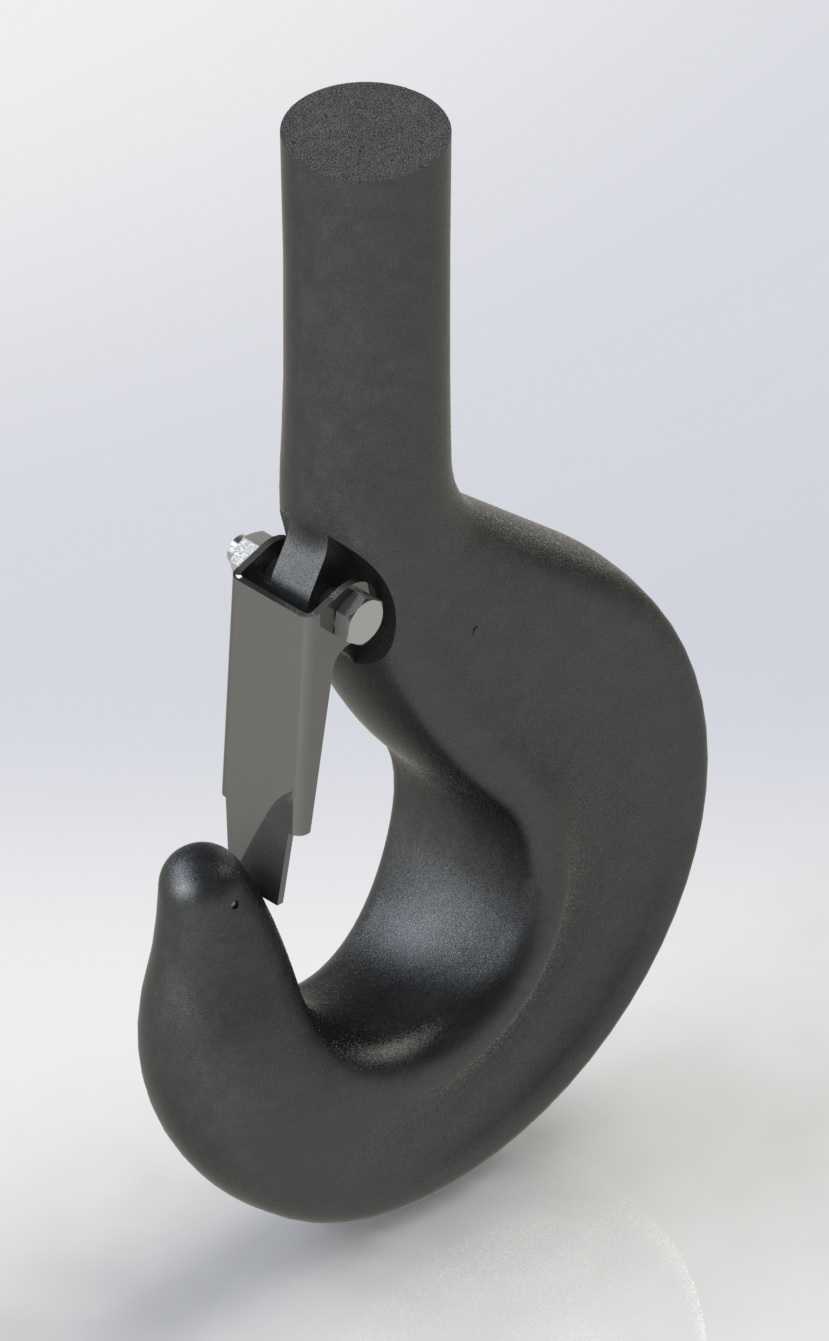

这款带安全闩的锻造吊钩，是起重作业场景中核心的吊重承载构件，主要适配桥式起重机、门式起重机等固定式起重设备，也可配套电动葫芦、手动葫芦等轻小型起重工具使用，覆盖工矿企业生产车间物料转运、仓储库区重型货物装卸、设备安装检修现场构件吊装、港口码头散杂货起吊等多类作业场景，是起重吊具系统中直接与吊物索具连接的关键受力部件。吊钩整体采用锻造工艺成型，主体为高强度合金结构钢锻制后经调质热处理，金相组织致密均匀，能承受大吨位吊重带来的拉应力、弯曲应力与交变载荷冲击，相比铸造吊钩拥有更优异的抗断裂、抗疲劳性能，可适配额定载荷20吨级的起重作业需求。吊钩的钩身采用大曲率圆弧过渡设计，钩腔内部空间经过精准核算，既能够顺畅穿入卸扣、钢丝绳套、吊装带等各类常见吊索具，又能保证吊重受力时载荷始终沿钩身竖直轴线传递，避免偏载带来的额外应力集中；钩头顶端为圆柱形直柄结构，安装时可直接插入吊钩横梁的对应安装孔内，通过螺母锁紧固定，安装边界与常规同吨位直柄吊钩完全通用，无需对现有起重设备的吊钩连接结构做额外改造，替换适配性极强。配套的安全闩采用弹簧复位式结构设计，安装在钩身开口侧的销轴上，自然状态下依靠内置弹簧的弹力自动抵紧钩尖位置，完全封闭钩身的开口区域，能够有效避免作业过程中吊索具因晃动、偏摆、载荷瞬时波动从钩腔内部滑脱的风险，从结构层面杜绝脱钩坠落的安全隐患；安全闩的操作端做了圆弧倒角处理，作业人员挂取索具时只需单手按压即可抬起安全闩完成挂摘钩操作，松手后安全闩自动复位锁闭，操作便捷无额外动作负担，不会影响正常吊装作业的操作效率。在设计过程中，钩身的所有截面过渡位置均做了圆滑圆弧处理，不存在尖锐棱角与应力集中缺口，既避免了应力集中导致的构件断裂风险，也能防止挂取索具时划伤钢丝绳、吊装带等柔性吊具的表层，延长配套索具的使用寿命；安全闩的锁止位置经过反复校核，当吊重载荷达到额定值时，安全闩不会因钩身微量弹性变形出现卡滞或无法复位的情况，同时安全闩本身也具备足够的结构强度，能够承受索具意外滑脱时的侧向冲击力，不会受冲击变形失去防护作用。
