3/8规格双爪棘轮套筒扳手结构设计

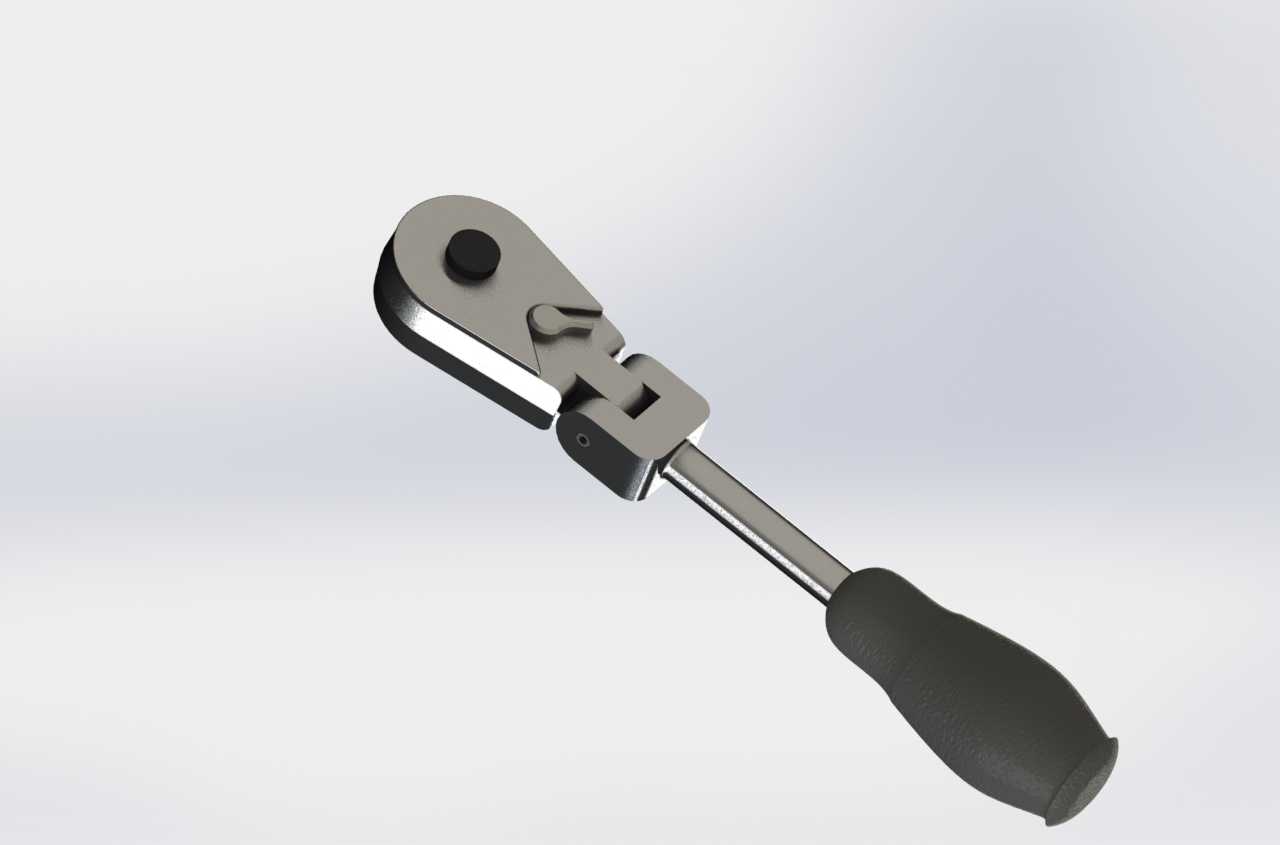

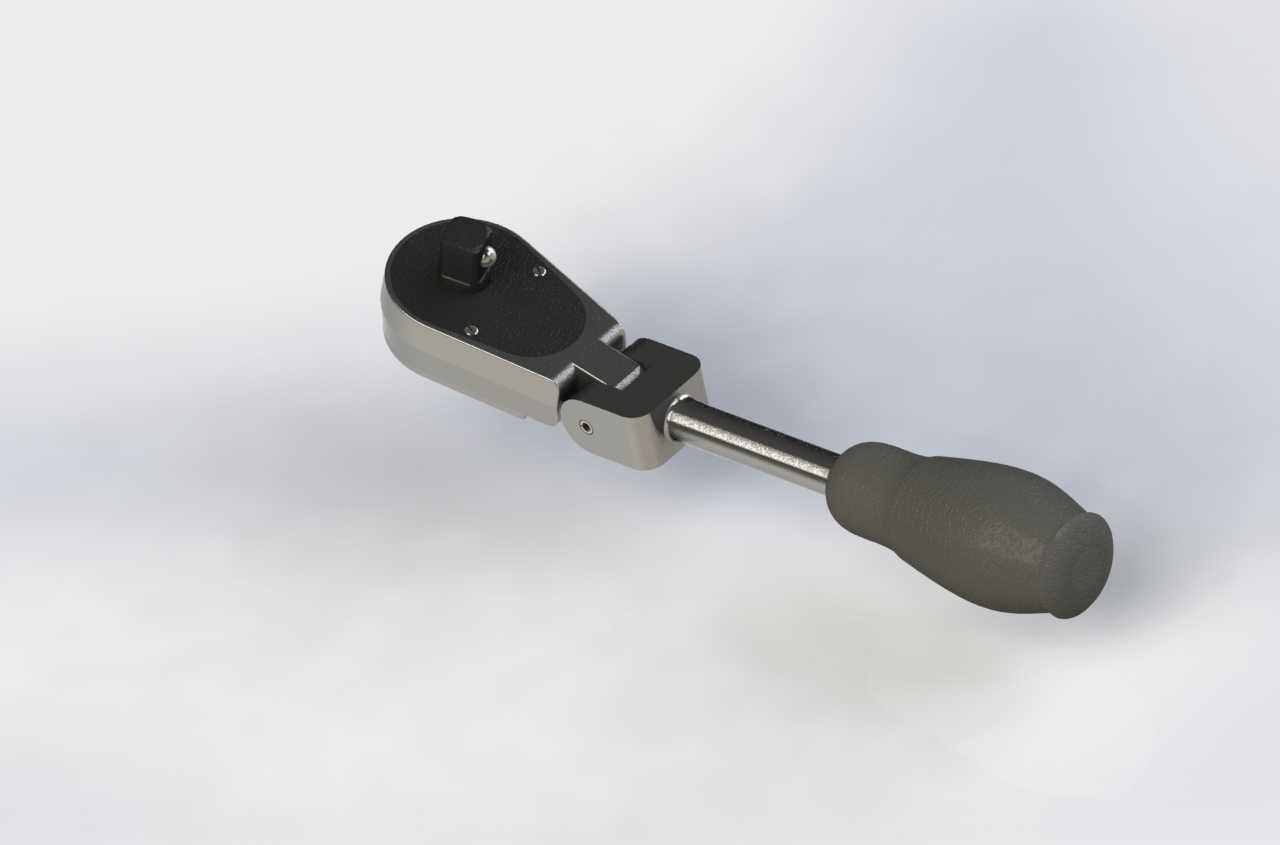

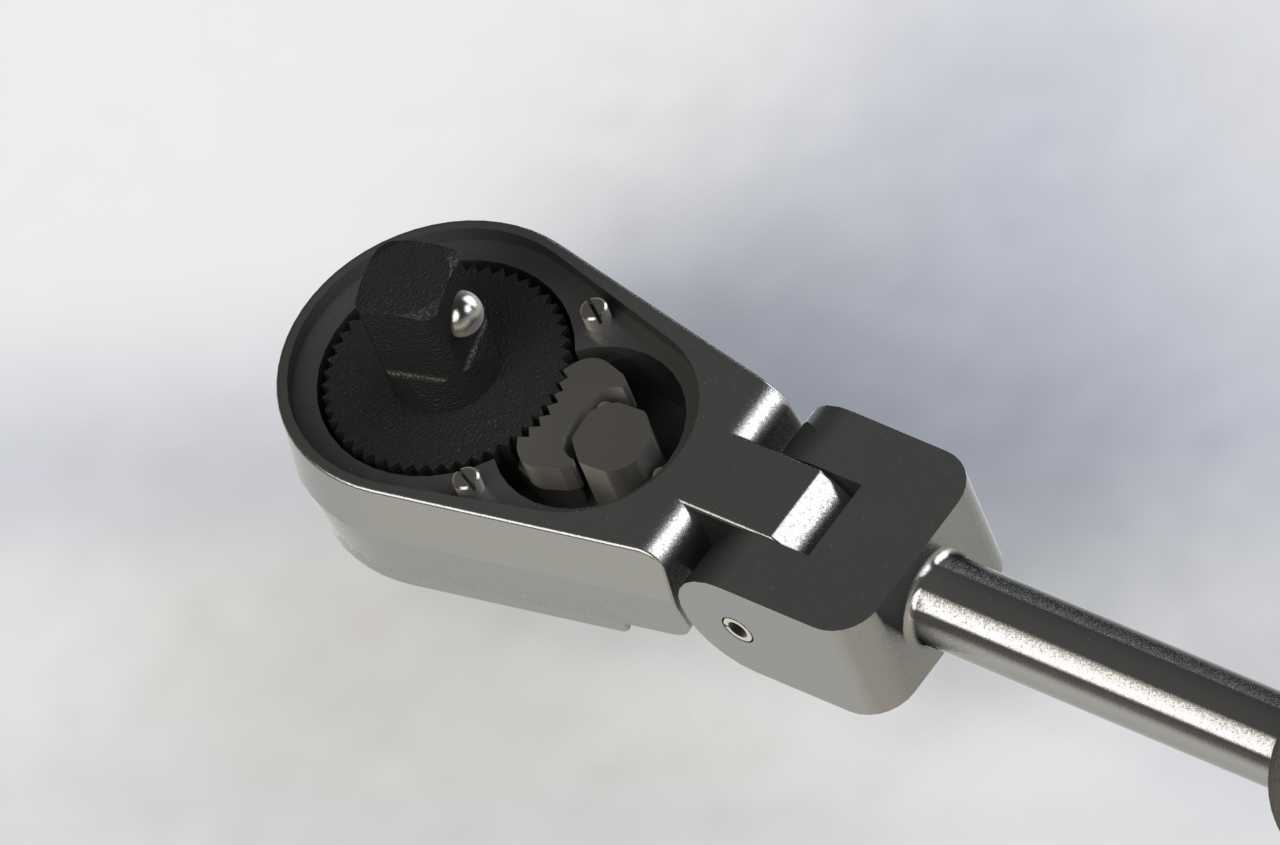

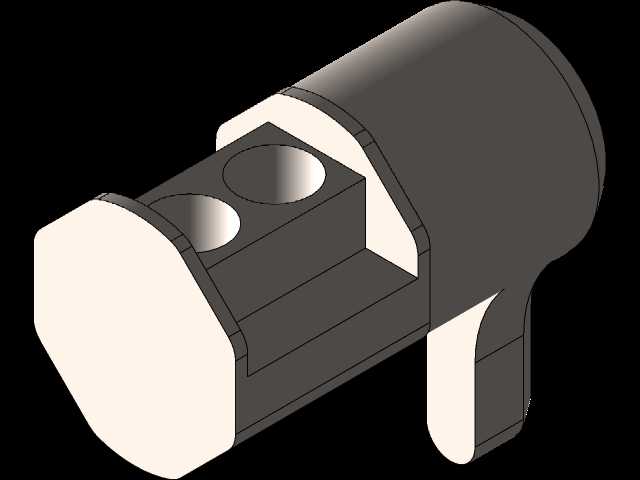

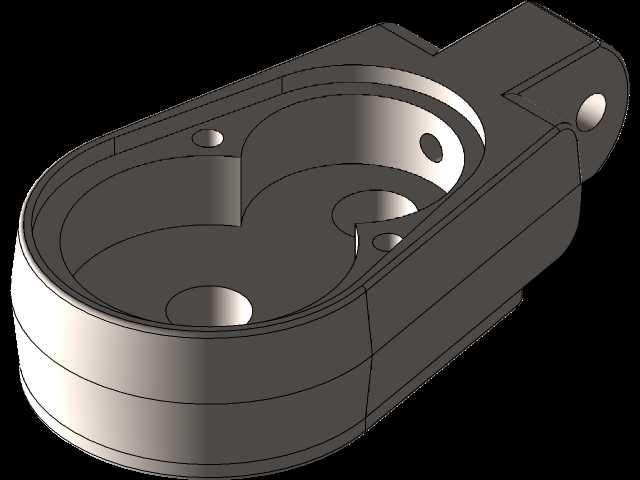

这款手动棘轮套筒扳手是面向设备维保、机械装配、家用维修场景设计的常用紧固作业工具，适配3/8英寸规格的标准套筒，可覆盖常规规格螺栓、螺母的拆装作业需求，在汽修维保、产线装配、五金维修等场景中能大幅降低作业强度，提升拆装效率。扳手核心采用50齿棘轮配合双爪棘爪的传动结构，这种结构设计相比单爪棘轮结构，拥有更小的单次扳动转角，在空间狭窄、操作余量有限的作业场景中，仅需7.2度的转动空间即可完成一次棘爪啮合推进，无需完全脱开工件反复调整扳手角度，能很好适配发动机舱内部、设备框架夹缝等操作空间受限的作业位置。双爪棘爪的结构设计可以让两个棘爪交替与棘轮齿啮合受力，相比传统单棘爪结构，能将作业时的受力均匀分散到两个啮合齿面上，大幅降低单齿承受的冲击载荷，既可以提升扳手整体的额定承载扭矩，也能减少棘轮齿磨损、棘爪崩断的故障概率，延长工具的整体使用寿命。整体结构采用分体式设计思路，棘轮头部集成了换向拨块结构，仅需拨动拨块即可快速切换拧紧、拧松的作业方向，无需将扳手从紧固件上取下翻面，进一步简化操作流程。手柄部分采用长直杆结构设计，符合人体工学的施力角度，作业时可以通过杠杆原理放大手部施加的扭力，同时杆身与棘轮头采用铰接式连接结构，允许头部相对于手柄产生小角度的偏摆，能更好适配不平整作业面的操作需求。在安装边界与尺寸适配方面，棘轮头部的驱动方头严格遵循3/8英寸驱动方的通用标准尺寸，可与市面上所有同规格的标准套筒、转接头、延长杆完美适配，无需额外定制配件；头部整体外径控制在紧凑尺寸范围内，可伸入沉孔、窄槽等位置对内部紧固件进行操作，不会因为头部体积过大出现干涉问题；杆身长度经过力学优化，既保证足够的力臂长度降低施力强度，也避免长度过长导致在狭小空间内无法完成整周转动。整体结构的所有配合面都预留了合理的间隙公差，保证棘轮转动顺滑无卡滞，同时棘爪部位预留了弹簧安装位，依靠弹簧提供的预紧力让棘爪始终与棘轮齿保持紧密贴合，避免作业时出现滑牙、脱开的问题，整体结构兼顾了操作便捷性、结构耐用性与场景适配性，能满足多场景下的紧固件拆装作业需求。
