适配L7812CV稳压芯片的PCB安装散热器结构

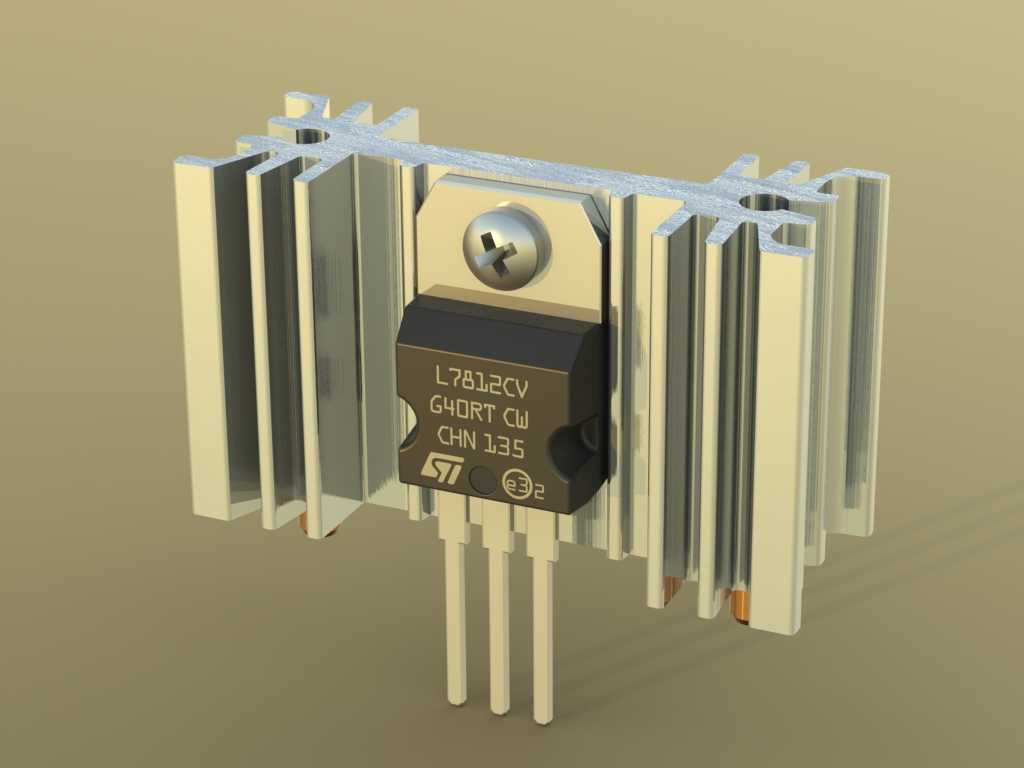

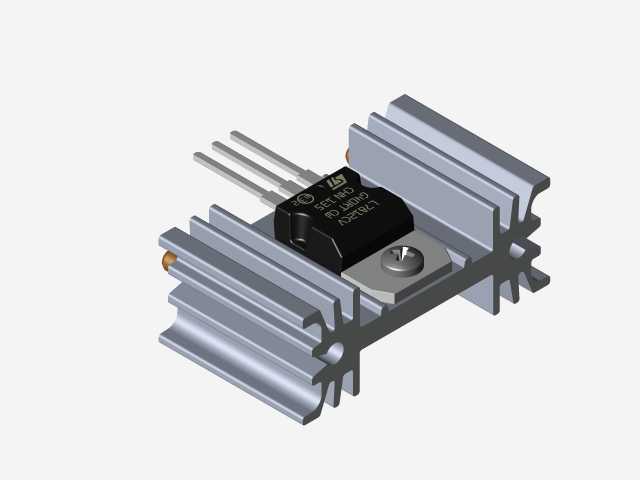

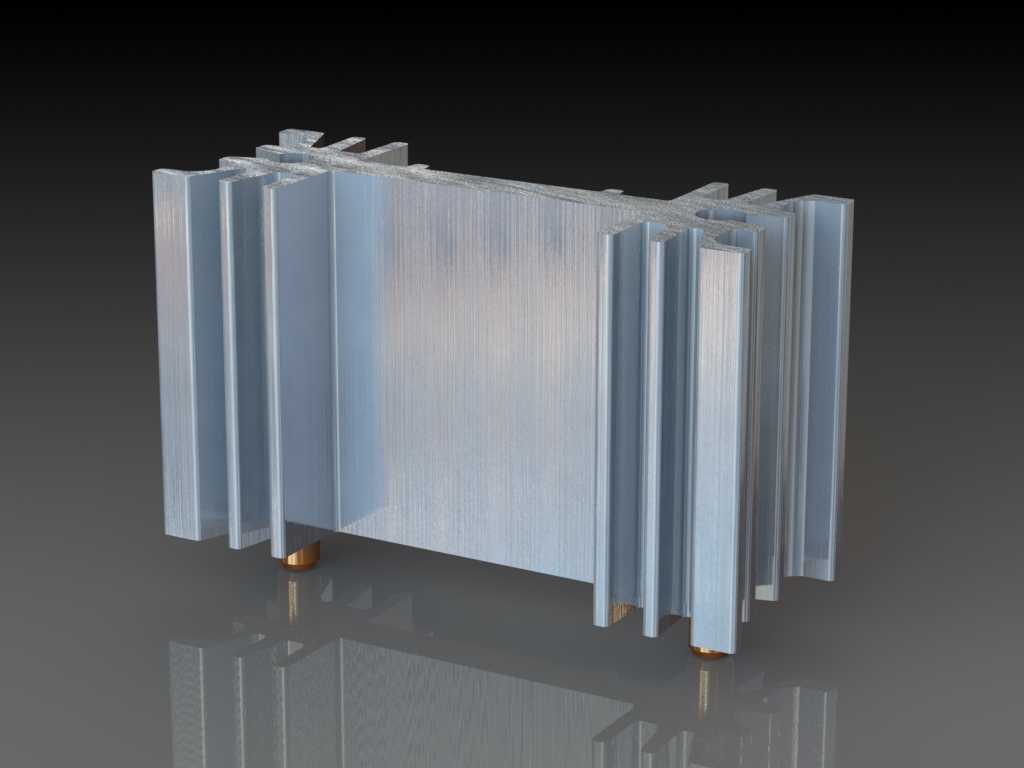

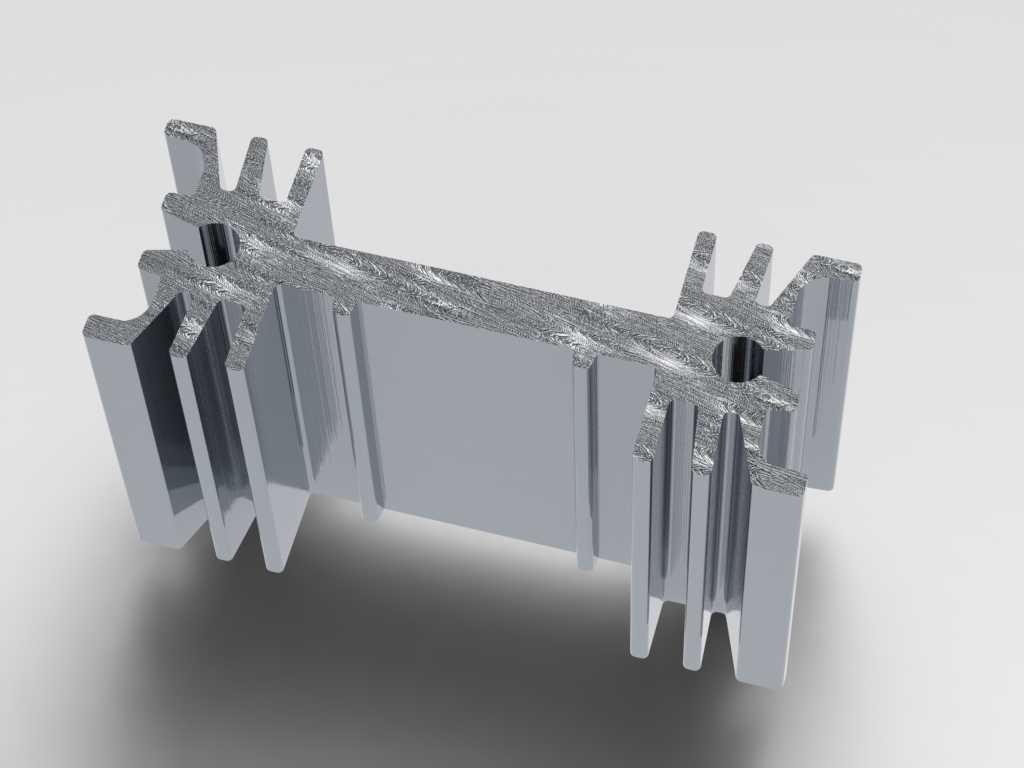

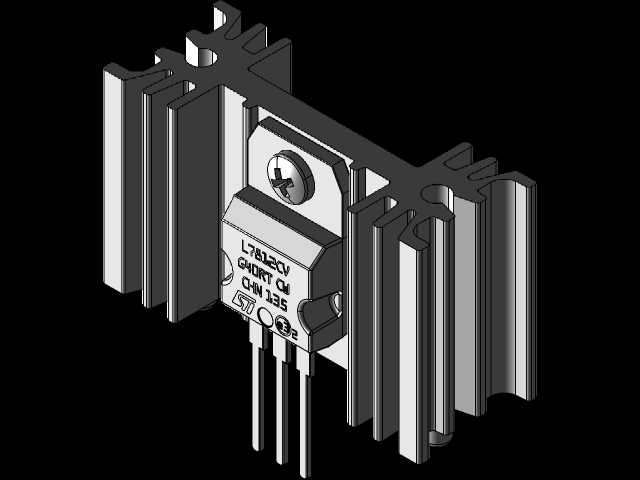

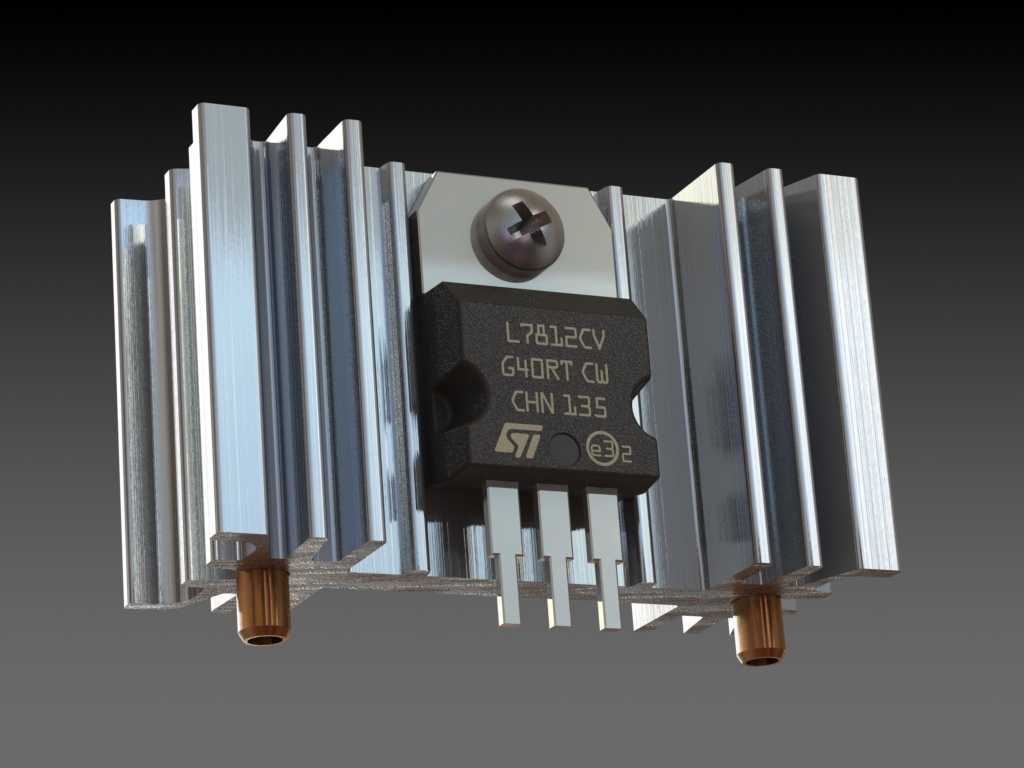

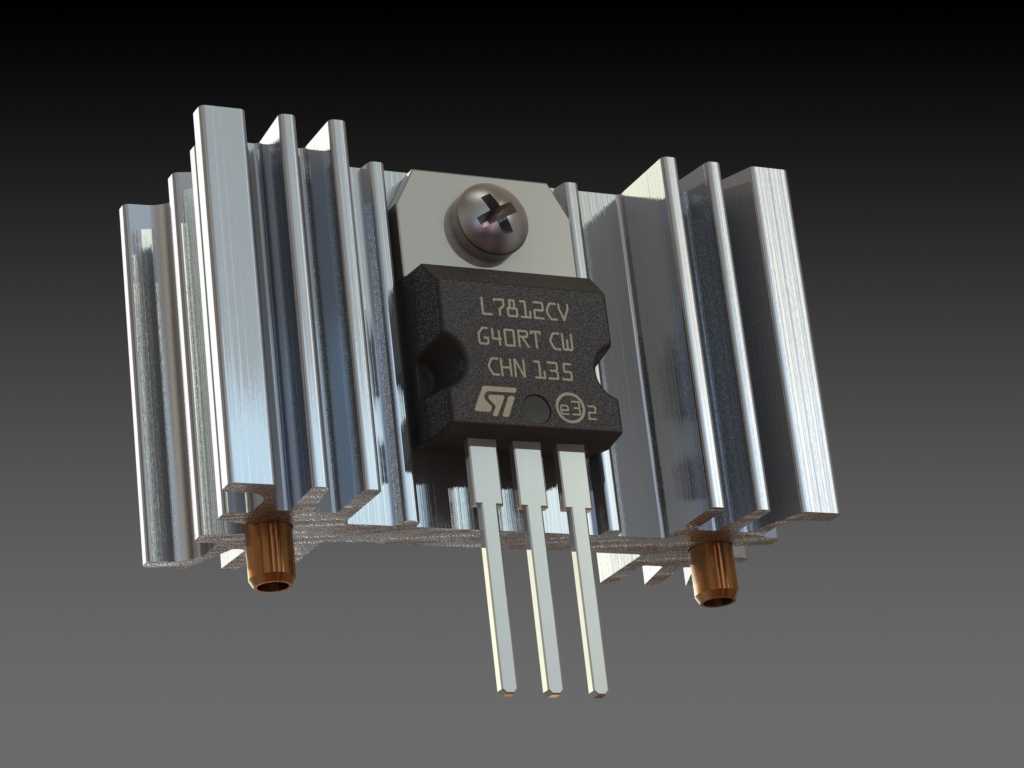

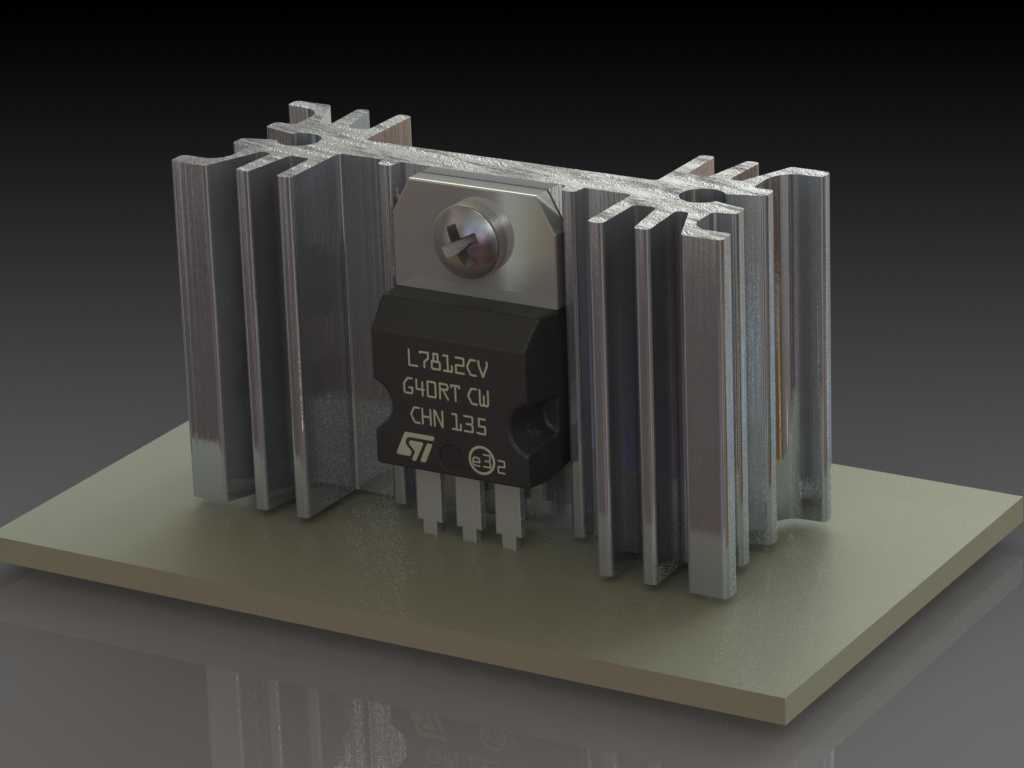

这款散热组件是专门针对TO220AB封装的L7812CV线性稳压器设计的板载散热结构，主要应用在小功率直流稳压电源模块、工控电路板辅助供电回路、消费类电子内置电源板、小型机电设备控制板等场景中，解决线性稳压器在带载工况下的结温过高问题，避免芯片因过热触发过温保护导致输出电压波动，或是长期高温工作缩短器件使用寿命。在实际电路应用中，L7812CV作为固定12V输出的三端线性稳压器，当输入输出压差较大、负载电流接近额定值时，器件自身耗散功率会转化为大量热量，仅靠芯片塑封本体自然散热无法满足温升降额要求，这款配套散热器通过紧密贴合芯片的金属散热面，将芯片工作产生的热量快速传导至散热鳍片区域，借助鳍片增大的散热面积与空气形成对流换热，把器件工作温度控制在安全区间内。从设计思路来看，这款散热器采用挤压铝型材裁切成型的工艺路线，鳍片采用平行等距的直肋结构，在有限的板上安装空间内尽可能拓展散热表面积，同时直肋结构的风阻较低，无论是设备内部自然对流散热，还是搭配小尺寸轴流风扇进行强制风冷，都能获得稳定的散热效率。散热器与芯片的接触区域做了平整化处理，保证安装后芯片金属背面与散热器接触面紧密贴合，减少接触热阻，中间预留的螺丝安装孔位可通过单颗螺丝将芯片与散热器锁紧固定，避免长期使用后出现贴合松动导致散热性能下降。在安装边界设计上，散热器底部预留了对应PCB安装孔的铜柱定位结构，两个带内螺纹的铜柱刚好对应PCB上预设的安装孔位，安装时可将散热器整体通过铜柱焊接或螺丝锁附在PCB板面上，既保证散热器与PCB的固定强度，又能让散热器与PCB板面保持合适的安全间距，避免鳍片触碰板上其他走线或元件造成短路风险。尺寸设计上，散热器整体宽度刚好覆盖TO220封装芯片的散热面，鳍片高度控制在板载元件允许的限高范围内，不会超出常规工控板卡、电源模块的外壳内部安装空间，芯片的三个直插引脚从散热器下方的预留空隙中穿出，可直接插入PCB对应的焊盘孔进行波峰焊或手工焊接，安装过程无需额外调整引脚形态，适配常规TO220封装元件的PCB焊盘布局规范。散热器的边缘做了钝化倒角处理，避免生产装配过程中锋利的型材切口划伤操作人员或是损坏板上其他元件，整体结构兼顾散热效率、安装便利性与板上空间适配性，能够满足绝大多数12V小功率线性稳压场景的散热需求。
