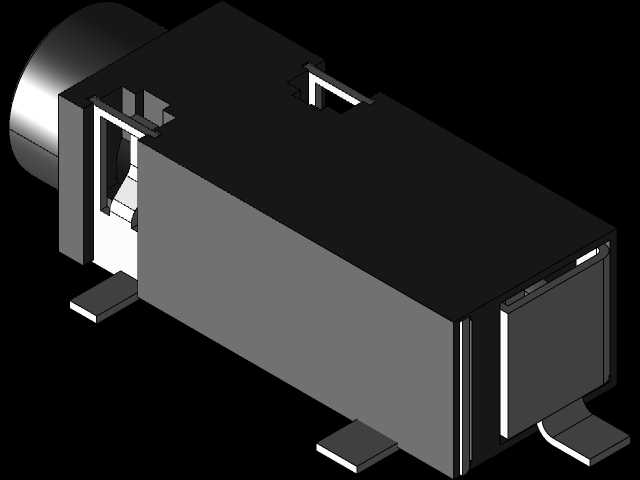

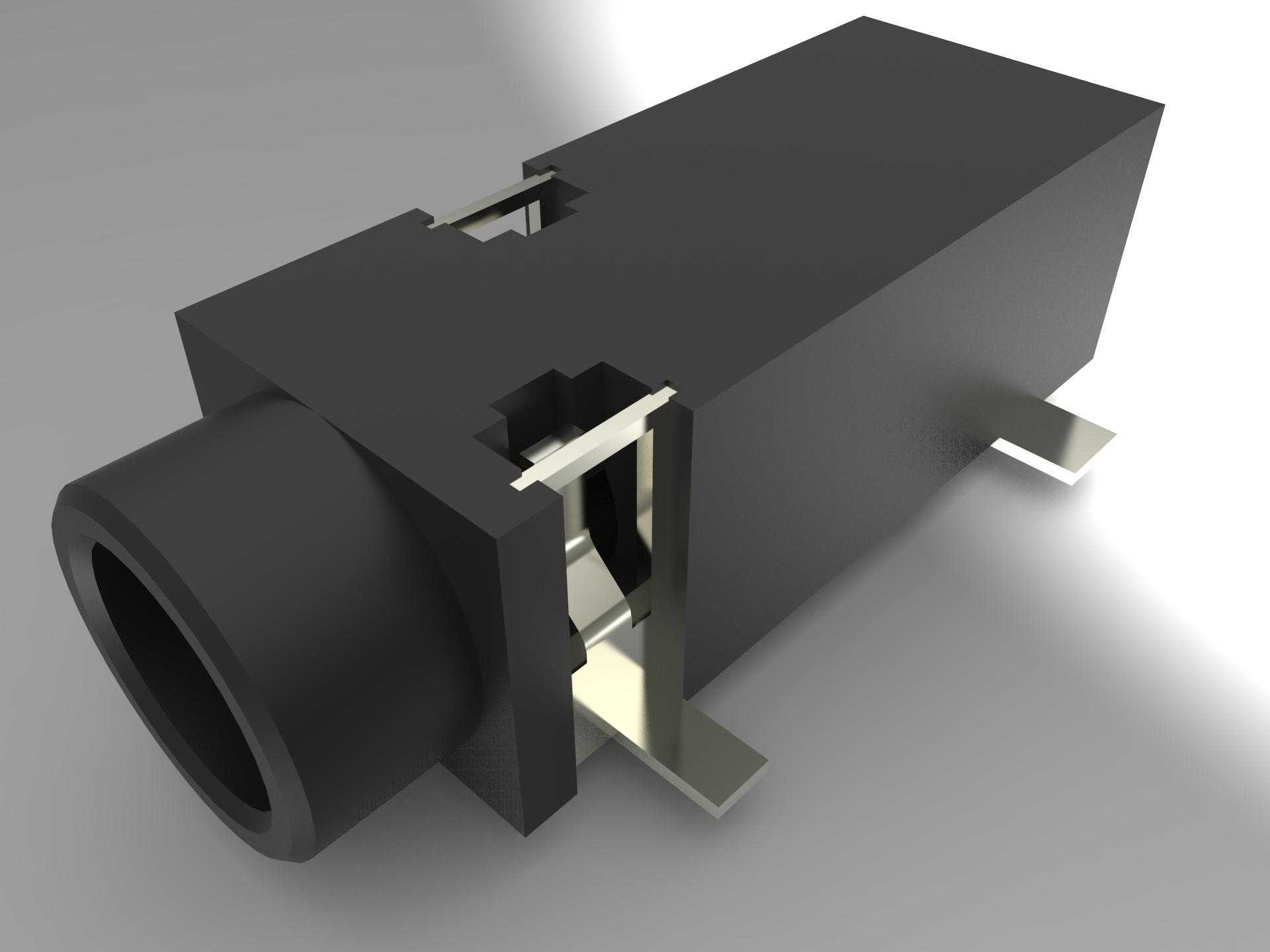

贴片式3.5毫米音频插孔结构设计

这款贴片式3.5毫米音频插孔，是消费电子、工业音频设备领域应用极为广泛的板载连接部件，主要承担模拟音频信号的传输接驳功能，可实现耳机、外置麦克风、音频输入输出线缆与设备主板的稳定连接，常见于笔记本电脑、台式机前置面板、便携音频播放器、工业控制音频终端、车载影音模块等产品中，是模拟音频信号通路里不可或缺的基础连接组件。从实际使用场景来看，这类插孔需要兼顾频繁插拔的耐用性、贴片焊接的适配性以及信号传输的稳定性，日常使用中要承受数百次以上的插头插拔动作，同时要适配SMT回流焊的高温工艺，不会在焊接过程中出现塑料壳体变形、金属端子移位的问题。在功能特性设计上，这款插孔采用卧式贴片安装结构，金属端子直接伸出壳体底部，无需额外插件引脚，能够完美适配表面贴装生产线的自动化焊接流程，大幅提升主板组装的生产效率；插孔内部设置多组弹性接触弹片，分别对应音频声道、麦克风信号以及接地回路，弹片采用高弹性铜合金材质，表面做镀镍镀金处理，既可以保证插头插入后接触紧密无松动，避免出现接触不良导致的音频杂音、断连问题，也能提升抗氧化耐腐蚀能力，延长产品的使用寿命。设计思路上，整体采用黑色耐高温工程塑料作为主体壳体，将内部金属导电部件完全包裹隔离，既可以实现不同信号端子之间的绝缘防护，避免相邻引脚出现短路问题，也能为插拔动作提供足够的结构支撑，防止频繁受力导致的壳体开裂；壳体侧面设置定位卡扣结构，在SMT贴装时可以精准卡在PCB板的定位孔位上，避免焊接过程中出现位置偏移，保证焊接精度。从安装边界来看，这款插孔整体为长方体卧式结构，音频插入口位于壳体一端，安装时贴附在PCB板表面，整体高度较低，不会占用过多的板上垂直空间，能够适配轻薄型电子设备的内部堆叠设计；三个贴片焊接引脚分别排布在壳体底部两侧，焊接后与PCB板焊盘牢固结合，能够承受插头插拔时的侧向推力，不会出现引脚脱焊、插孔松动的问题；插孔入口处做了导向倒角设计，插头插入时可以自动导正位置，避免硬插导致的内部弹片变形损坏，同时入口内部设置防呆结构，仅允许标准3.5毫米音频插头以正确角度插入，防止误插对部件造成损伤。
