MMCX射频同轴连接器插孔插头结构

本次呈现的是MMCX系列射频同轴连接器的插孔与插头组件，这类连接器是射频信号传输链路中的核心互联部件，广泛应用在无线通信终端、微波测试设备、航空航天机载电子模块、小型化射频收发装置、车载影音射频系统以及物联网无线传感节点中，承担着高频信号低损耗转接、同轴线缆与电路板端可靠互联的核心作用，能够在有限的设备内部空间里完成射频信号的稳定传输，避免信号反射、衰减与外界电磁干扰侵入链路。

从功能特性来看，这套插头与插孔采用卡扣式快速插拔结构，相比传统螺纹连接的射频接头，插拔操作更便捷，连接到位后有清晰的卡扣反馈，同时具备良好的抗振动性能，在设备存在小幅振动的使用场景下也能保持稳定的电气连接，不会出现接触松动导致的信号中断问题。接头的接触件采用镀金工艺处理，既能够降低高频信号传输时的接触电阻，减少信号插入损耗，也具备优秀的防氧化耐腐蚀能力，可在不同温湿度环境下长期保持稳定的接触性能，适配DC到6GHz频段的射频信号传输需求，满足绝大多数民用及工业级射频设备的信号传输带宽要求。

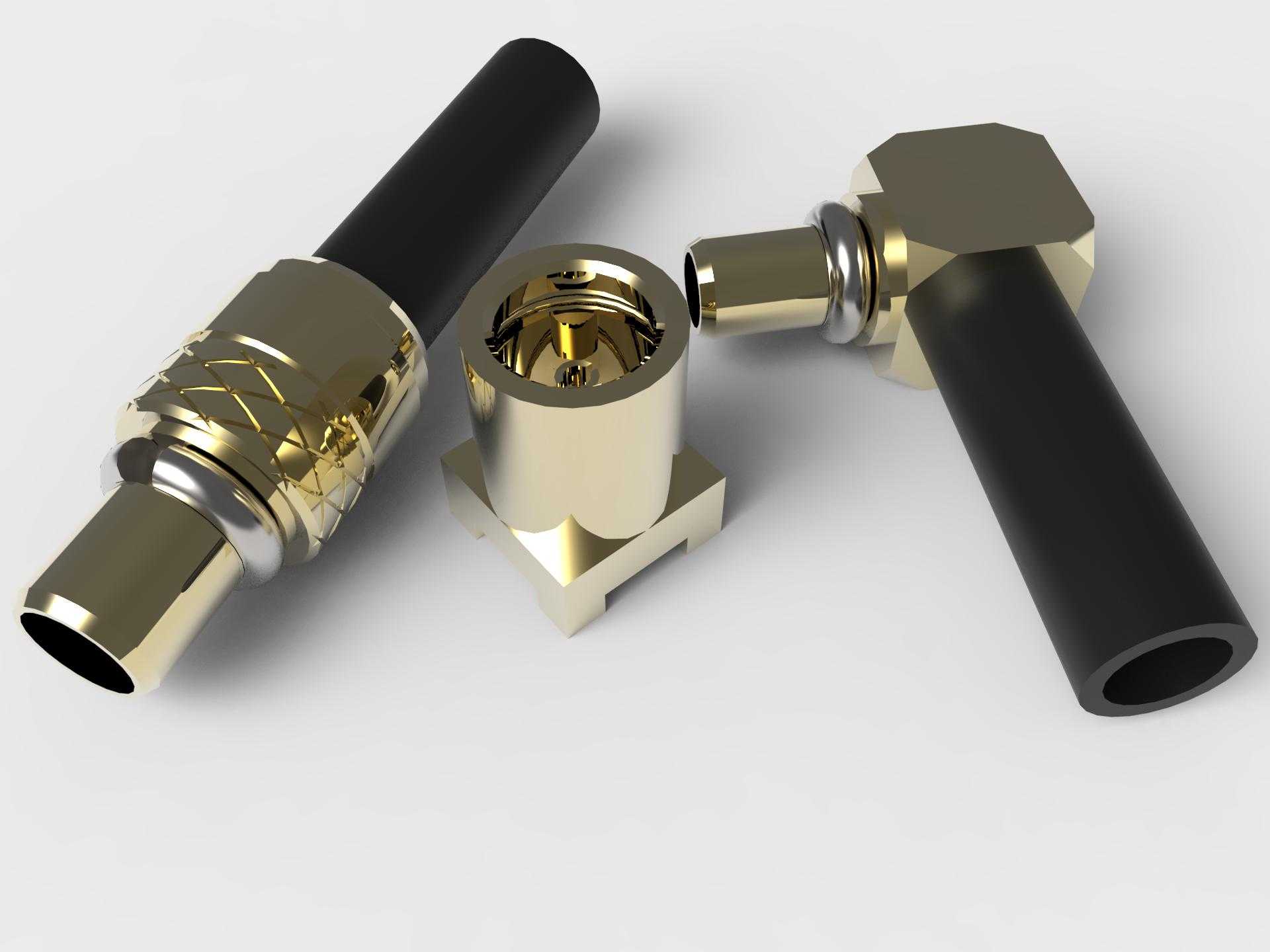

在设计思路上，这款连接器充分考虑了小型化设备的空间限制，整体结构紧凑，直式插头与弯式插头两种形态分别适配不同的安装走线场景：直式插头适用于线缆垂直引出的安装位，弯式插头则适用于设备内部空间局促、线缆需要平行于安装面走线的场景，能够大幅减少线缆弯折半径，避免线缆过度弯折导致的芯线断裂、屏蔽层破损问题。插孔端采用板端安装结构，底部带有定位固定座，可直接通过焊接或卡扣方式固定在电路板上，中心接触件与电路板射频走线精准匹配，保证阻抗连续性，将信号反射系数控制在极低水平。

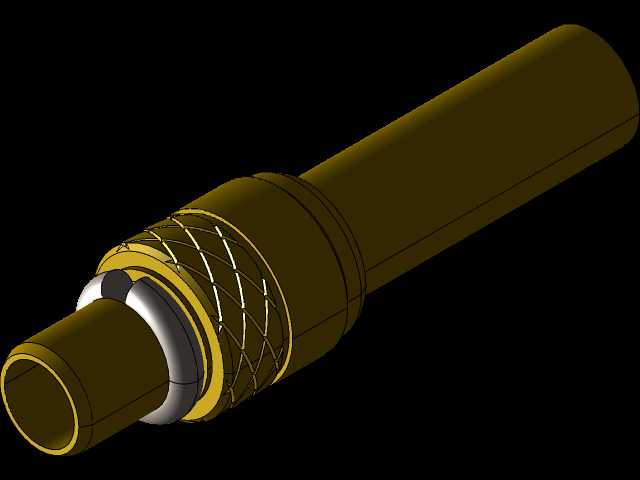

从安装边界来看，直式插头的整体外径控制在极小尺寸范围内，适配常见的细径射频同轴线缆压接安装，压接部位设计有防滑滚花结构，压接后线缆与接头的结合力强，能够承受一定的线缆拉扯力而不脱落；弯式插头的六角结构方便安装时使用工装夹持拧紧，不会在装配过程中损伤接头外壳。板端插孔的安装定位脚间距符合行业通用标准，能够直接适配市面上主流的MMCX封装焊盘，无需额外修改电路板设计即可完成替换安装，接头插合后的整体高度较低，不会占用过多的设备内部堆叠空间，非常适合高密度安装的小型化电子设备使用。整套组件的结构设计兼顾了电气性能、机械可靠性与装配便捷性，能够满足各类小型射频设备的互联需求。
