电子电路实验用无焊面包板结构设计

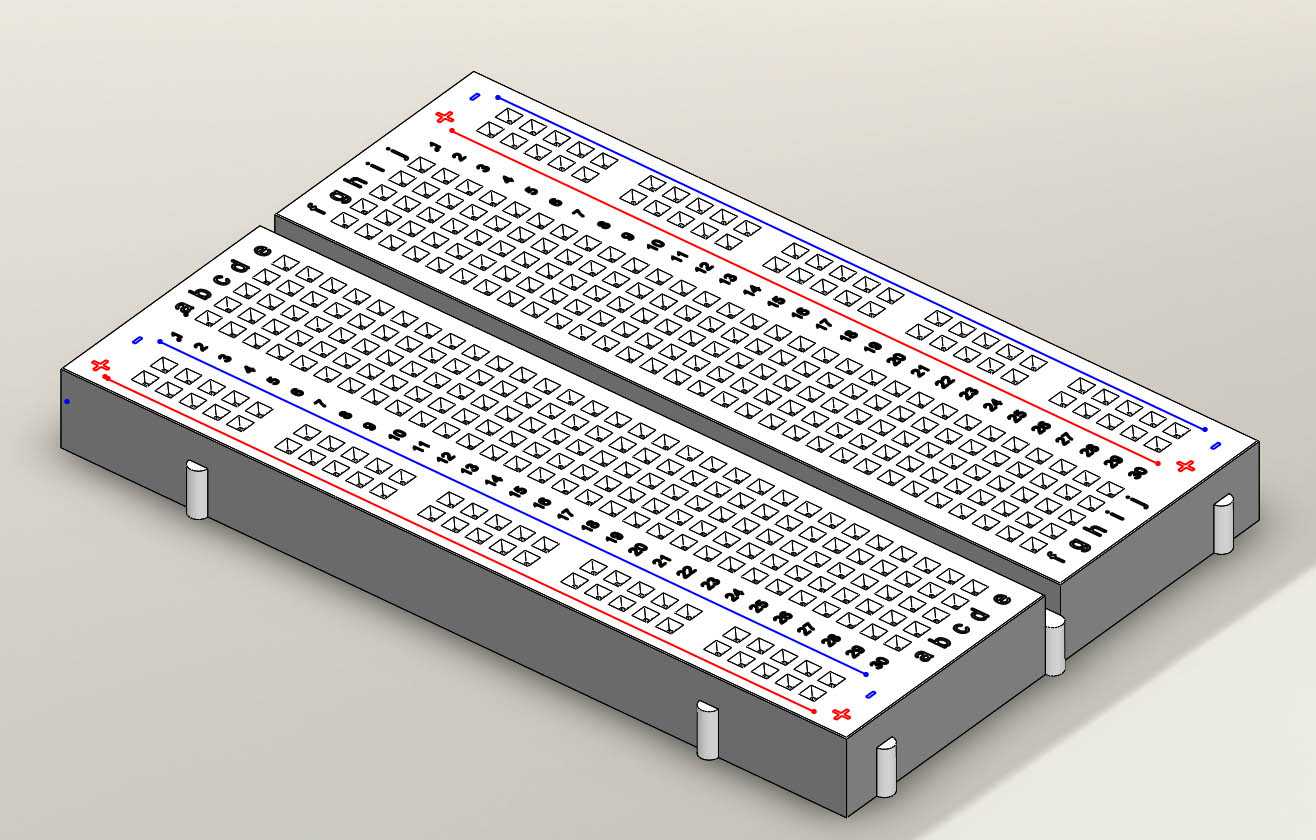

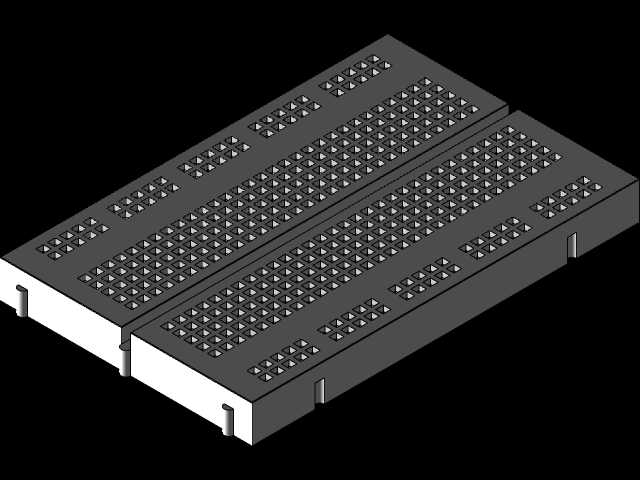

这款无焊试验板是电子电路研发、教学实训场景中极为常用的基础接线载体，主要面向高校电子信息类专业课程实验、电子爱好者DIY原型搭建、小型嵌入式项目功能验证、电路方案前期可行性测试等场景使用，能够替代传统焊接式电路搭建方式，大幅降低电路试错的物料损耗与时间成本，尤其适合需要频繁调整电路连接逻辑的开发阶段使用。产品整体采用双组独立接线区拼接的结构布局，主体基座为耐绝缘、抗形变的工程塑料材质，表面的接线插孔按照标准间距排布，分为上下两侧的电源总线区与中间的元件插接区，电源总线区沿板体长边方向贯通，分别对应正负极供电线路，采用红蓝标识线做极性区分，避免接线时出现电源反接的失误；中间元件插接区按照列组做连通设计，每列5个插孔内部通过金属弹片连通，可满足单颗直插元件引脚同时连接多路导线的接线需求，适配常规0.5-0.8mm线径的单股铜芯导线与标准直插封装的电阻、电容、二极管、三极管、小型集成电路等元件的插接需求。设计过程中充分考虑了日常使用的耐用性需求，内部接触弹片采用弹性优异的磷青铜材质，表面做镀镍防氧化处理，能够保证上千次插拔后仍保持稳定的接触压力，避免出现接触不良导致的电路信号异常；基座底部设置有凸起的支撑柱，既可以将板体抬离安装台面，避免底部引脚意外接触台面造成短路，也可以通过支撑柱实现多块试验板的拼接扩展，当需要搭建更大规模的实验电路时，可将多块同规格试验板通过侧边的拼接结构组合为更大的接线平台，无需额外固定配件即可保持拼接后的整体平整度。产品的外形尺寸适配常规实验台的摆放空间，板体边缘做圆角处理避免日常使用中划伤操作人员，表面的插孔旁印有清晰的行列编号标识，方便实验过程中记录接线位置、排查电路故障，无需额外做标记即可快速定位对应接线点位，大幅提升电路调试的效率。在安装边界上，该试验板既可以直接平放在实验台面使用，也可以通过底部的固定孔位配合螺丝安装在定制的实验支架或设备外壳内部，作为永久原型电路的承载载体使用，安装时仅需预留出板体四周的接线操作空间即可，无需额外预留散热间隙，因为板体本身无发热元件，仅作为电路连接载体使用，适配绝大多数桌面级电子实验场景的安装需求。
