40mm规格拧入式工业合页结构设计

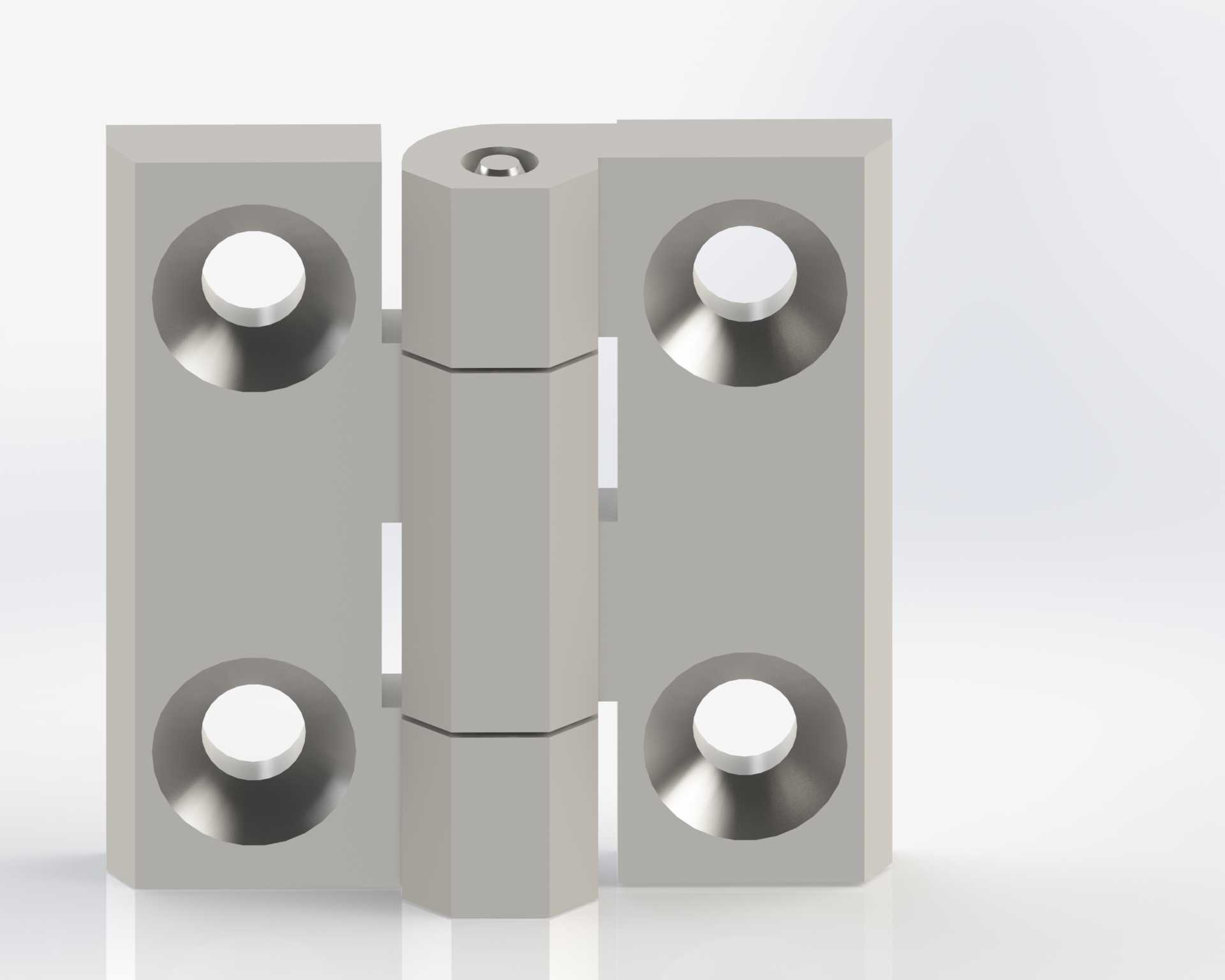

这款拧入式铰链主要面向工业柜体、设备防护门、小型机箱舱门等场景设计，是各类需要频繁开合的钣金结构、型材框架结构中常用的活动连接部件，能够实现两个相邻构件之间的绕轴转动连接，同时保证连接后的结构在开合过程中无松脱、无错位，适配需要定期开启检修、日常操作启闭的工业设备配套场景，在电气柜、自动化设备外罩、小型工业设备舱门、试验箱门体等场景中都能稳定发挥连接作用。从功能特性来看，这款铰链采用对称式双页片搭配中间转轴的结构设计，两侧页片各设置两个沉头安装孔，安装时紧固件可以完全沉入沉孔内部，不会突出页片表面，既能够避免安装后突出的螺丝头剐蹭操作人员或周边管线，也能让安装后的页片与安装面完全贴合，保证连接的稳固性，不会因为长期开合出现页片翘边、连接松动的问题。中间的转轴部分采用分段式柱体结构，转轴与页片的配合间隙经过合理设计，既保证开合过程转动顺滑无卡滞，也能控制径向晃动量在极小范围内，避免门体安装后出现下垂、错位的问题，同时转轴顶端设置有拧入式紧固结构，安装时可以通过该结构调整转轴的配合松紧度，适配不同厚度的安装场景，也能在长期使用出现磨损后适当调整紧度，延长部件的使用寿命。在设计思路上，这款铰链优先考虑了工业场景的耐用性与安装便捷性，整体采用对称式布局，没有多余的异形结构，既降低了加工制造的难度，也能保证安装时不需要区分左右方向，减少现场安装的选型麻烦。页片的边缘都做了小圆角过渡处理，没有尖锐的毛刺棱角，避免安装和使用过程中划伤操作人员。外形尺寸上这款铰链的标称规格为40mm，对应的页片宽度、转轴总高度都适配常规的工业型材、钣金门板的安装边界，两个安装孔的孔距符合通用的工业五金安装孔位标准，可以直接替换同规格的常规合页产品，不需要对原有安装面进行二次打孔修改。安装时只需要在两个待连接的构件上对应打好安装孔，将两侧页片分别贴紧安装面，拧入沉头螺丝完成固定，再调整转轴顶端的紧固结构到合适的转动阻尼即可，安装完成后门体可以实现0到180度范围内的顺畅开合，能够满足绝大多数工业设备门体的开合角度需求，同时整体结构的承重能力适配中小型门体的重量需求，长期反复开合也不会出现结构变形、转轴卡顿的问题，能够在常规工业车间环境下长期稳定使用，不需要频繁维护更换。
