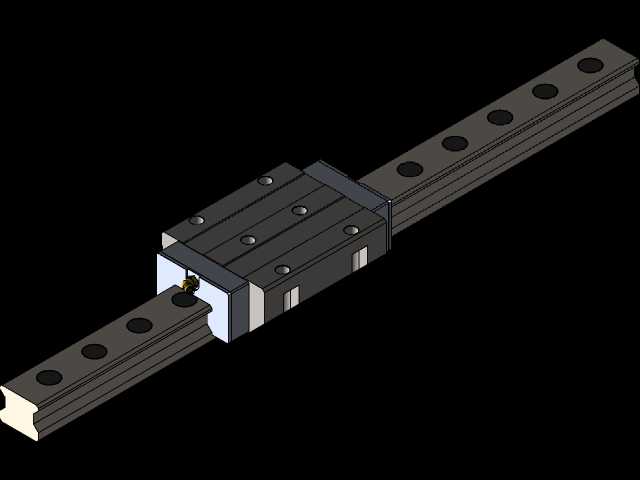

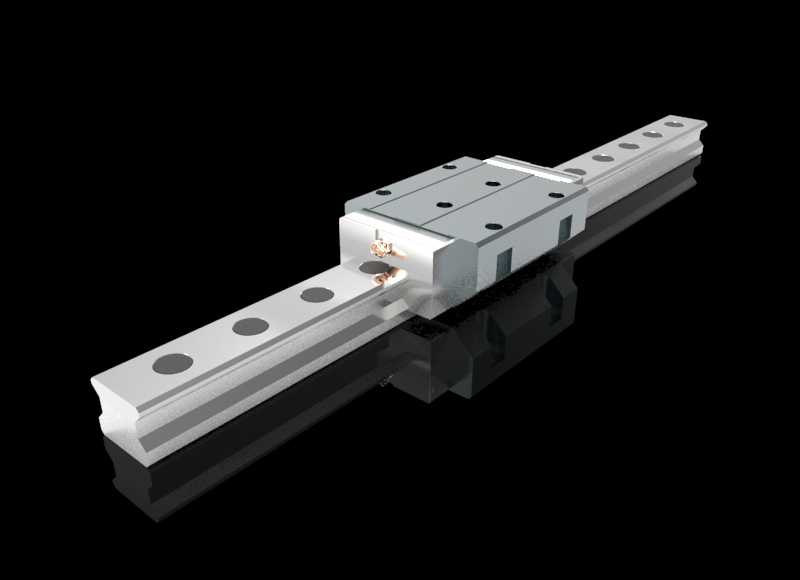

高刚性重载滚珠直线导轨滑块组件

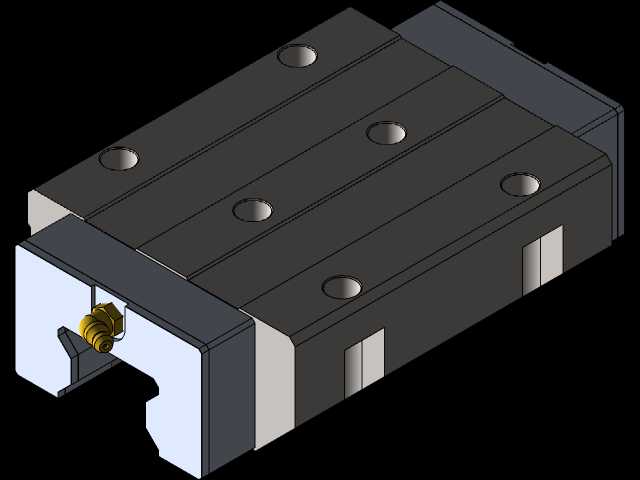

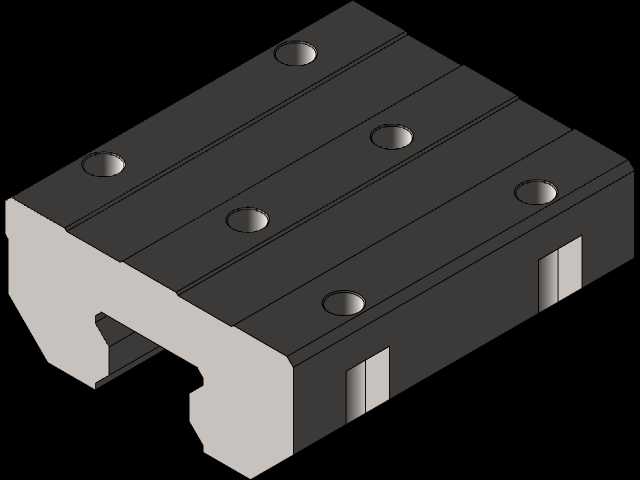

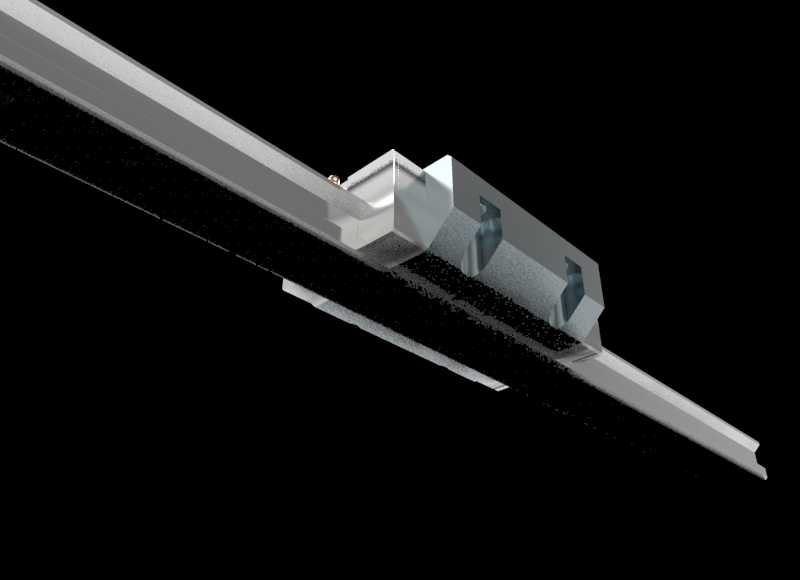

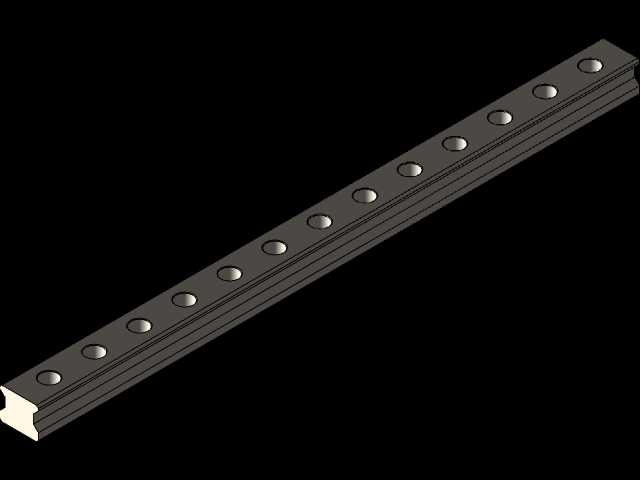

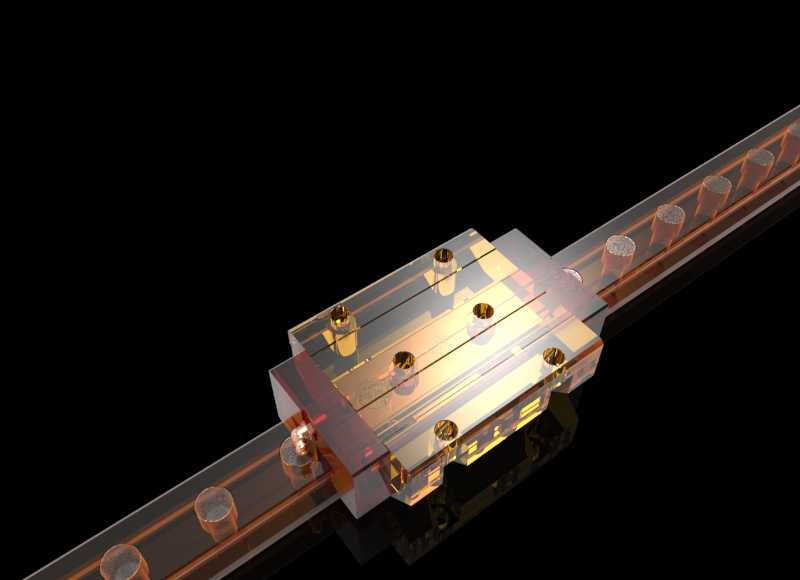

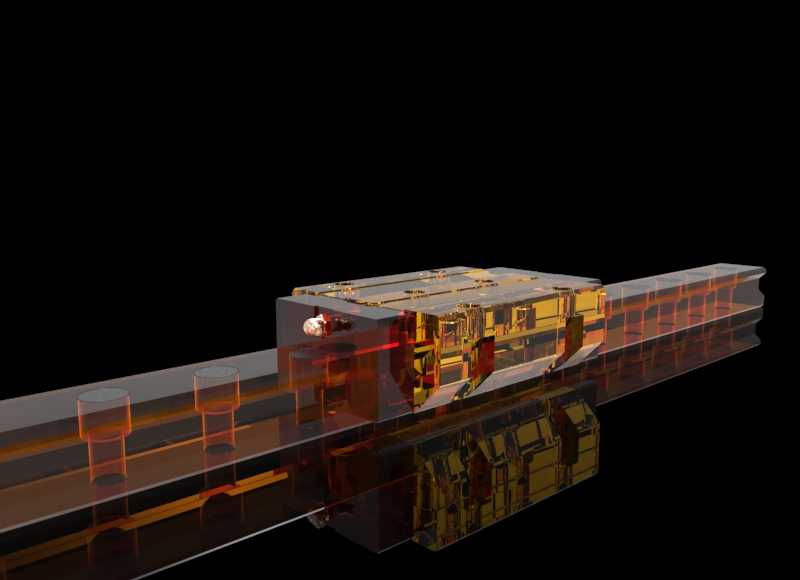

这款直线导轨滑块组件是精密线性传动系统的核心导向承载部件，广泛应用于数控加工中心、龙门铣床、高精度磨床等金属切削设备的进给轴系，也在自动化装配流水线、工业机器人行走轴、半导体晶圆搬运设备、精密检测仪器的直线运动单元中承担核心导向功能，能够在高速往复运动工况下持续提供稳定的运动精度与承载能力。从实际使用场景来看，该类导轨可同时承受径向载荷、反径向载荷与双向侧向载荷，相比传统滑动导向结构摩擦阻力仅为滑动导轨的五十分之一，低速运行时无爬行现象，能够实现微米级的进给定位精度，大幅提升设备的加工一致性与运动平稳性。在产品功能设计上，滑块内部采用四列圆弧接触式滚珠滚道结构，滚道与滚珠的接触角设计为45度等载荷分布，各方向承载能力均衡，同时搭配端部回流循环结构，保证滚珠在滚道内顺畅循环无卡滞，滑块端面设置有接触式密封端盖与底部防尘刮板，能够有效阻挡加工过程中产生的金属切屑、切削液、粉尘进入滑块内部滚道，延长内部滚珠与保持架的使用寿命，滑块侧部预留的油嘴接口可直接接入设备集中润滑系统，定期补充润滑脂即可维持长期稳定的运行状态。设计过程中充分考虑了安装适配性，导轨基准面与滑块基准面均做了精密磨削处理，安装孔采用等间距标准沉孔设计，可直接适配市面上主流设备的安装台面尺寸，无需额外做安装孔位改造，滑块的安装孔位采用通用螺纹孔布局，可直接连接工作台、滑座等运动负载部件，安装时只需将导轨基准侧贴紧设备安装台的定位台阶，按对角顺序锁紧安装螺钉即可完成初步装配，后续通过调整滑块预压等级即可适配不同负载、不同刚性要求的使用场景，预压等级可根据实际工况从轻预压到中预压选择，既可以满足高速轻载搬运场景的低阻力需求，也能满足重载切削场景的高刚性抗振需求。从安装边界来看，导轨单根长度可根据设备行程需求拼接，拼接处采用精密对位销结构保证拼接后的滚道平顺度，滑块整体外形紧凑，高度方向尺寸经过优化，在保证内部滚珠循环空间足够的前提下尽可能压缩整体高度，降低运动单元的整体重心，提升高速运动时的稳定性，导轨两侧的安装沉孔深度经过精准计算，锁紧螺钉后螺钉头部不会高出导轨上表面，不会对滑块的往复运动造成干涉，滑块两端的密封端盖突出量控制在极小范围内，能够缩短设备两端的极限行程死区长度，提升设备的有效行程利用率。
