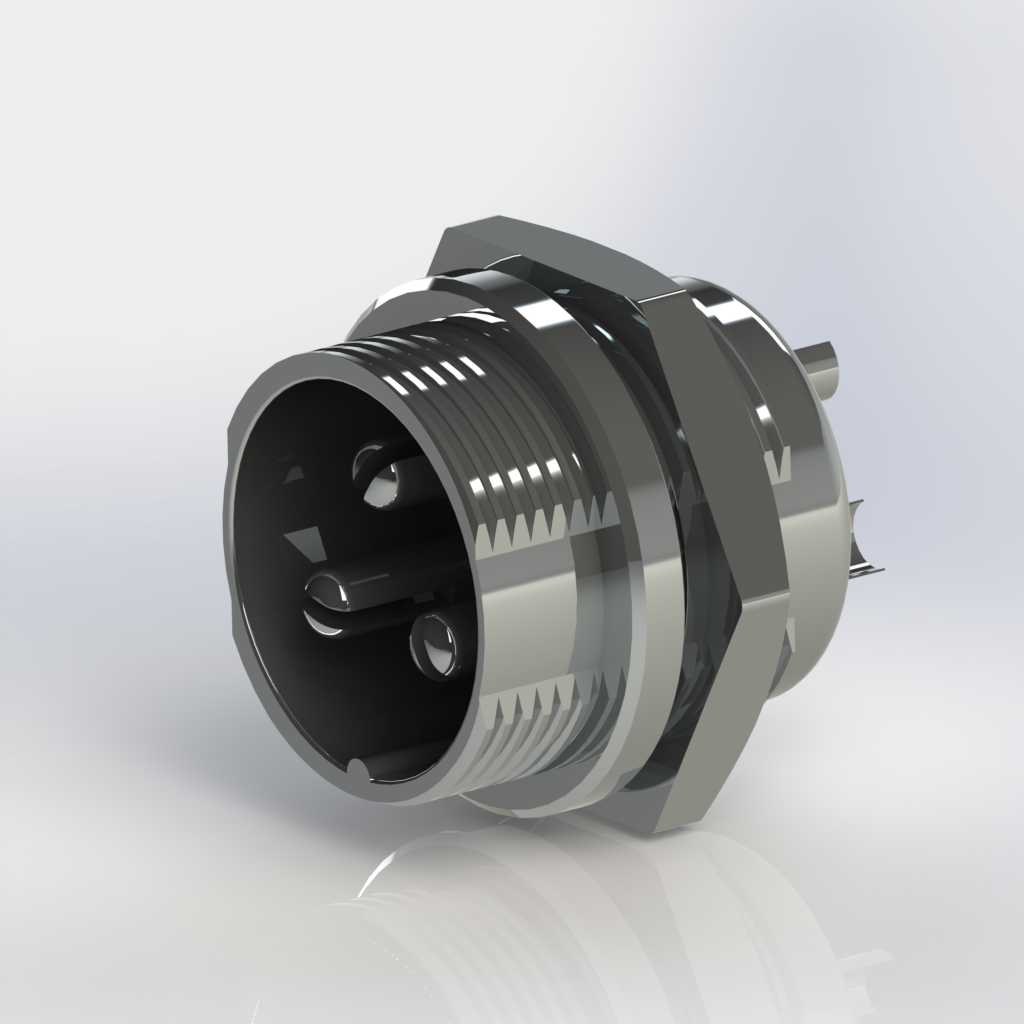

三针式面板安装音频连接接头结构设计

该三针式音频连接接头主要应用于专业音频传输场景，覆盖舞台演出设备、演播室音视频系统、工业对讲装置、专业录音外设等领域的信号链路搭建，作为音频信号传输的核心接驳部件，承担着麦克风拾音信号向调音台、音频处理器、功放设备稳定传输的关键作用，可在频繁插拔的使用场景下保持稳定的信号导通性能，避免接触不良引发的电流杂音、信号中断问题。从实际使用功能来看，该接头采用公端插针结构设计，三根导电插针分别对应音频信号的正极、负极与屏蔽接地端，能够有效隔绝外界电磁干扰对弱音频信号的影响，保障拾音信号的纯净度；接头外侧设置的外螺纹与六角锁紧法兰结构，可在面板开孔安装时通过配套螺母实现牢固的面板固定，安装后接头与设备面板贴合紧密，能够承受常规的线缆拉扯外力，不会出现接头松动、移位的情况，适配各类需要在设备壳体、操作面板上预设音频输入接口的设备装配需求。在产品设计思路上，该结构优先考虑了工业与专业音频场景的耐用性需求，插针部位采用高导电铜材作为基底，表层做镀镍防氧化处理，既保证了信号传输的低阻抗特性，又能提升插针的耐磨性能，延长反复插拔的使用寿命；接头外壳采用锌合金压铸成型，外部做哑光镀铬处理，具备优秀的抗锈蚀、抗磕碰能力，可适应演出场地、工业车间等复杂使用环境的温湿度与外力冲击条件；内部绝缘基座采用耐高温工程塑料注塑成型，能够精准固定三根插针的相对位置，避免插针偏移引发的接触错位，同时实现插针之间、插针与金属外壳之间的可靠绝缘，杜绝信号串扰、短路等故障隐患。从安装边界与外形尺寸来看，该接头为面板穿装式结构，外螺纹段适配行业通用的面板开孔尺寸，六角法兰的对边宽度符合常规音频接口的安装空间预留标准，安装时无需额外定制特殊开孔工具，采用通用扳手即可完成锁紧固定；接头尾部预留焊线杯结构，可适配不同线径的屏蔽音频线缆焊接，焊接完成后可配套尾部线夹固定线缆外皮，避免线缆拉扯导致焊点开脱；接头插合端的尺寸公差严格遵循通用音频连接器的适配标准，可与同规格的母端接头实现顺畅插拔，插合后具备适度的锁紧阻尼，既不会出现插合过松容易脱落的问题，也不会因插拔阻力过大造成使用不便。整体结构在满足信号传输核心功能的前提下，兼顾了安装便捷性、环境适应性与长期使用的可靠性，能够覆盖多场景下的麦克风音频接驳需求。
