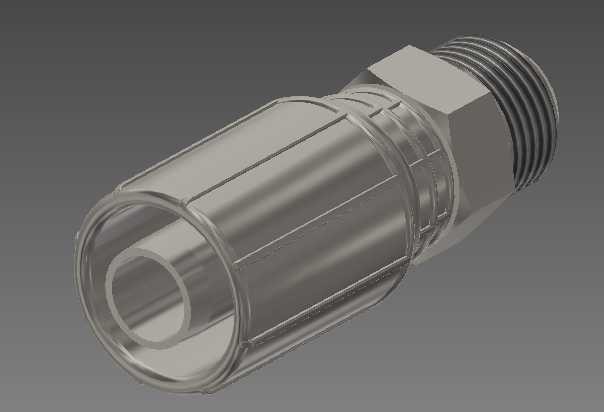

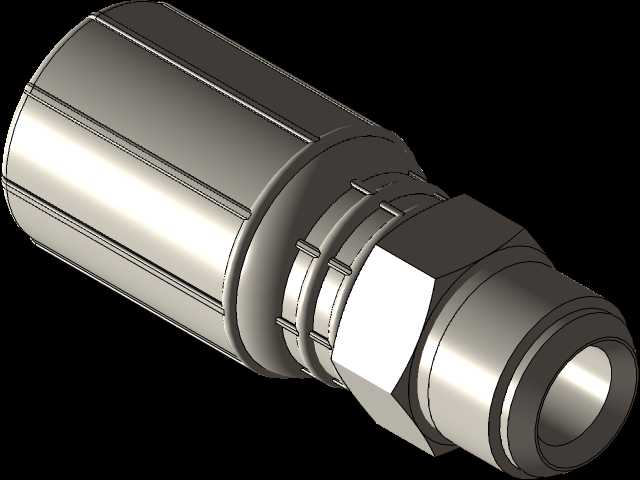

JIC外螺纹直通液压管路公接头

该款JIC规格公接头主要应用于工业液压系统、流体输送管路、气动控制回路等场景，是液压站、工程机械液压管路、机床润滑系统、注塑机液压回路中不可或缺的管路连接件，承担着不同管路段之间的刚性连接、介质导通与密封防漏的核心作用，适配矿物液压油、乳化液、压缩空气等多种常规工业流体介质的输送需求。从功能特性来看，这款接头采用JIC标准74度外锥密封结构，依靠锥面的紧密贴合实现金属硬密封，无需额外加装密封垫片即可耐受中高压工况下的介质冲击，抗脉冲压力性能优异，能够在设备频繁启停、管路压力波动的工况下保持长期稳定的密封效果，避免管路渗漏引发的设备故障与介质浪费。接头一端为标准外螺纹结构，可直接旋入对应内螺纹的阀块、泵体、油缸接口，另一端为卡套式接管结构，可适配对应外径的硬质金属管路，安装时无需对管路进行扩口或焊接，仅需拧紧锁紧螺母即可通过卡套的咬合实现管路的固定与密封，大幅降低现场管路装配的操作难度，也方便后期设备维护时的管路拆卸与更换。在设计思路上，这款接头充分考虑了工业现场的安装便利性与工况适应性，中部设置的一体式六角台结构完全适配标准开口扳手的操作尺寸，安装时可直接施加扭矩完成紧固，无需额外设计夹持位，避免安装过程中对接头本体造成损伤；接头内部流道采用等径直通设计，无突变台阶与死角，能够最大程度降低介质流经时的阻力损失，减少管路内的紊流与压力损耗，同时也避免介质残留引发的管路堵塞问题。从安装边界来看，接头整体为同轴直通结构，径向最大尺寸为中部六角台的对边宽度，安装时仅需预留对应扳手操作的径向空间即可，轴向长度紧凑，可适配空间局促的阀组集成安装场景，外螺纹端的标准螺纹长度可保证完全旋入对应接口，不会出现螺纹啮合不足导致的脱开或密封失效问题，接管端的锁紧行程经过精准设计，可保证卡套完全咬合管路外壁，同时不会因过度挤压导致管路变形缩径，兼顾连接强度与通流能力。
