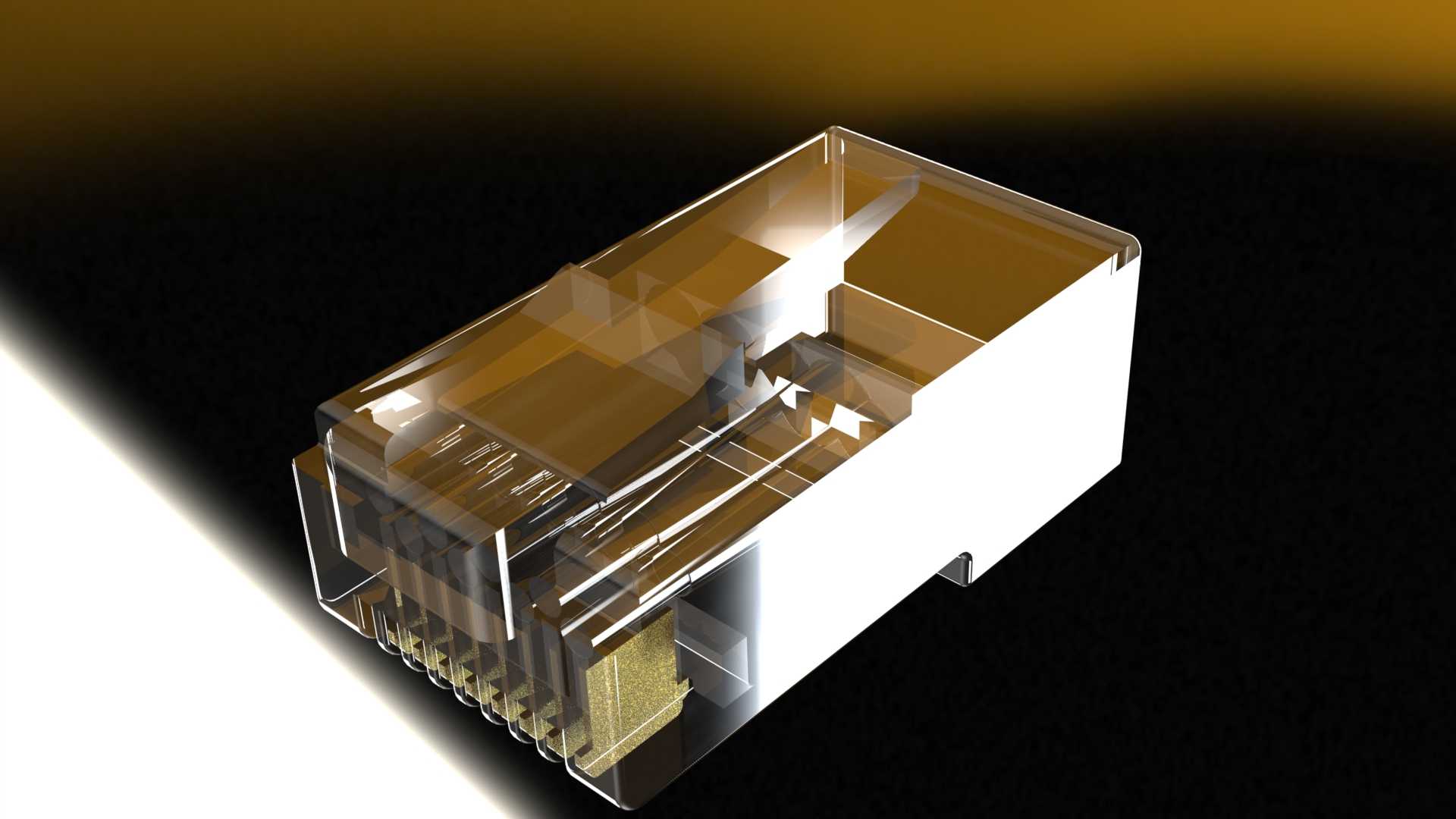

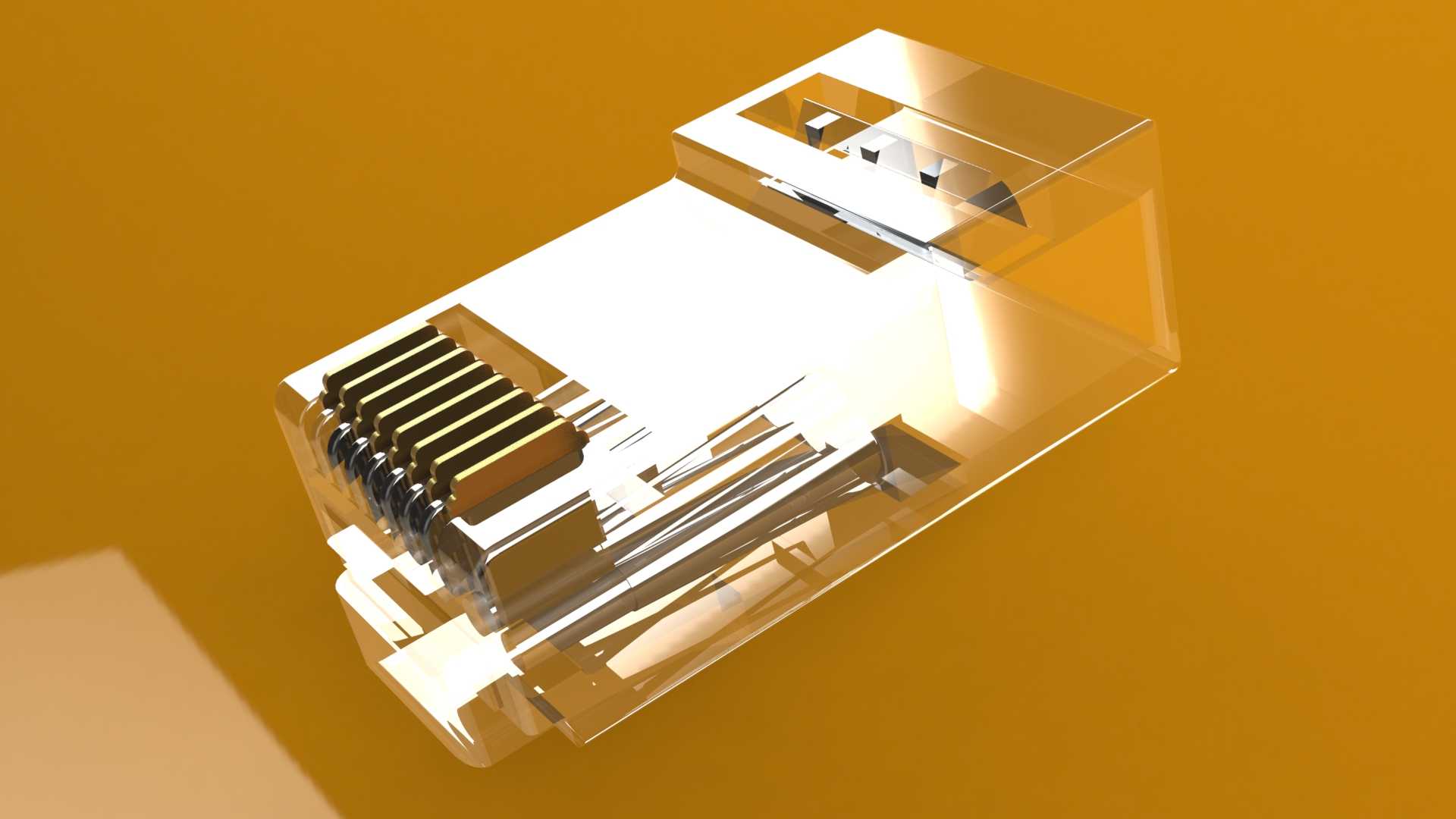

透明结构RJ45网线水晶头三维数模

这款RJ45水晶头是以太网布线场景中应用最广泛的端接连接件，日常覆盖家庭宽带组网、办公局域网搭建、数据中心机柜跳线、工业设备以太网通讯链路、安防监控网络布线等诸多场景，是实现网线与网络设备端口物理连接、保障电信号稳定传输的核心基础部件，所有采用双绞线传输的以太网链路，都需要通过这类接头完成端接，才能接入交换机、路由器、网卡、工控网络模块等设备。从功能特性来看，这款水晶头采用八芯触点对位设计，匹配标准双绞线的四对差分线芯排布，前端镀金接触弹片采用错位排列结构，插入设备RJ45端口时能与端口内的弹性针脚紧密贴合，降低接触电阻，减少信号传输过程中的回波损耗与串扰，保障千兆以内以太网的信号传输稳定性；接头尾部的线芯卡槽采用分层导向结构，能够将梳理平整的八根线芯精准固定到对应针脚位置，避免压接后出现线芯错位、短路的问题；外壳前端的弹性卡扣采用韧性工程塑料结构，插入端口后能自动卡合锁定，防止日常使用中网线被意外拉扯导致接头脱落，按压卡扣即可轻松拔出，兼顾连接可靠性与操作便捷性。从设计思路来看，这款模型完全遵循通用RJ45接头的行业通用尺寸规范，整体外形采用半包裹式结构，透明PC材质的上半外壳可以直观观察内部线芯的排布是否到位，方便压接前检查线序是否正确，下半部分的实体结构为内部金手指与线芯压接位置提供足够的结构强度，避免压接过程中外壳开裂；内部的线芯导槽做了渐变收窄设计，线芯插入时可以顺着导槽顺滑滑入对应位置，降低穿线难度，前端弹片的位置做了加厚处理，提升卡扣的抗疲劳强度，经过多次插拔后依然能保持足够的卡合力。从安装边界来看，这款接头的外部尺寸完全匹配标准RJ45端口的安装空间，插入设备端口后外露部分的尺寸适配常规网线护套的套接范围，压接完成后可以搭配标准RJ45防尘套、网线护套使用，不会出现尺寸干涉；触点间距、弹片高度、接头整体宽度厚度都符合通用接插件的互换性要求，可以兼容所有标准RJ45网络端口，无需额外调整即可适配不同品牌的网络设备，压接时匹配标准8P水晶头压接钳即可完成端接作业，不需要特殊定制工具。
