IN-12A型辉光数码管结构设计

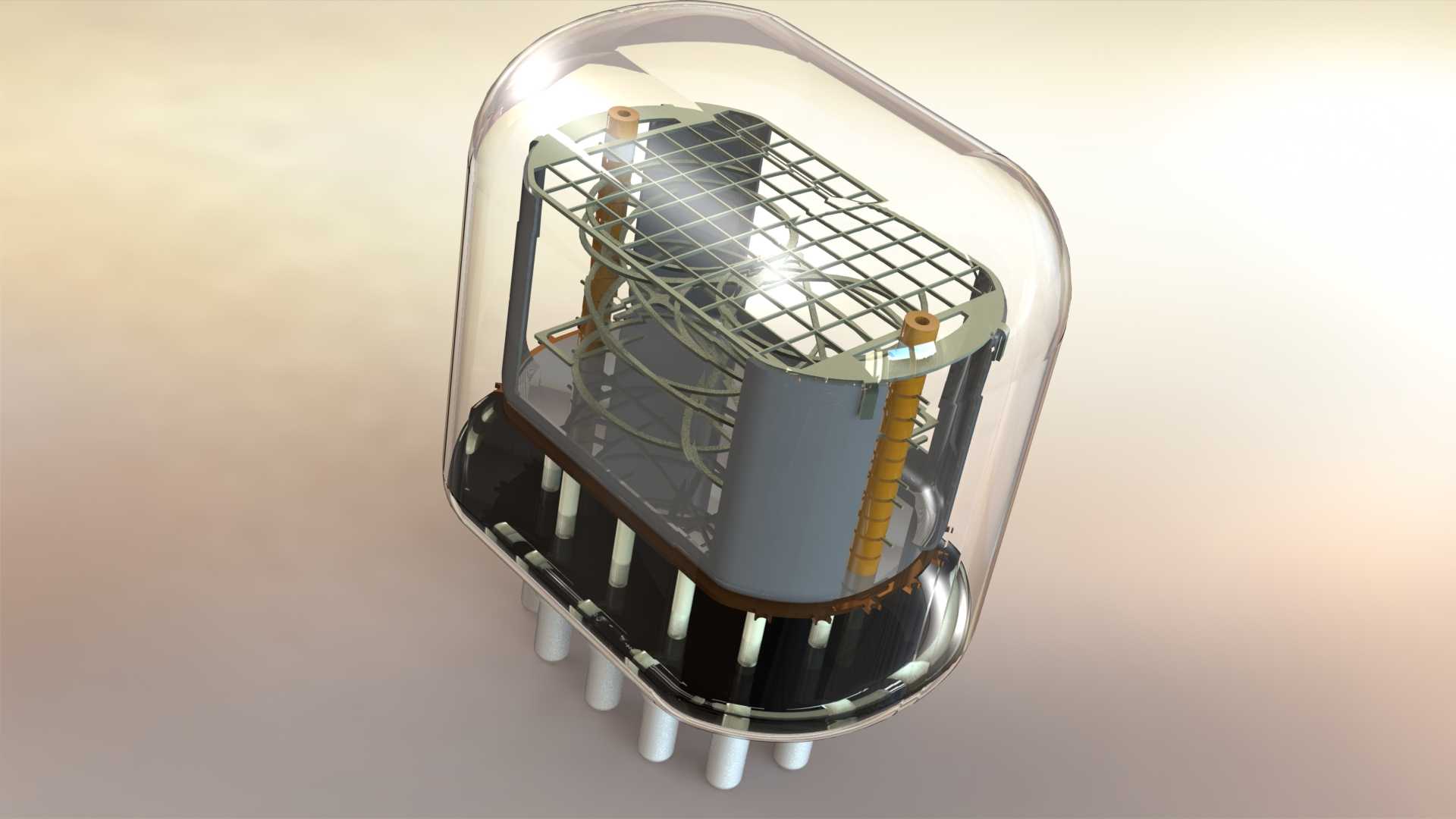

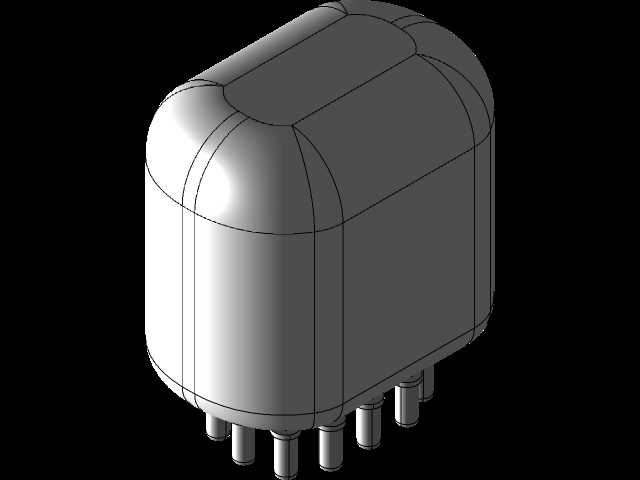

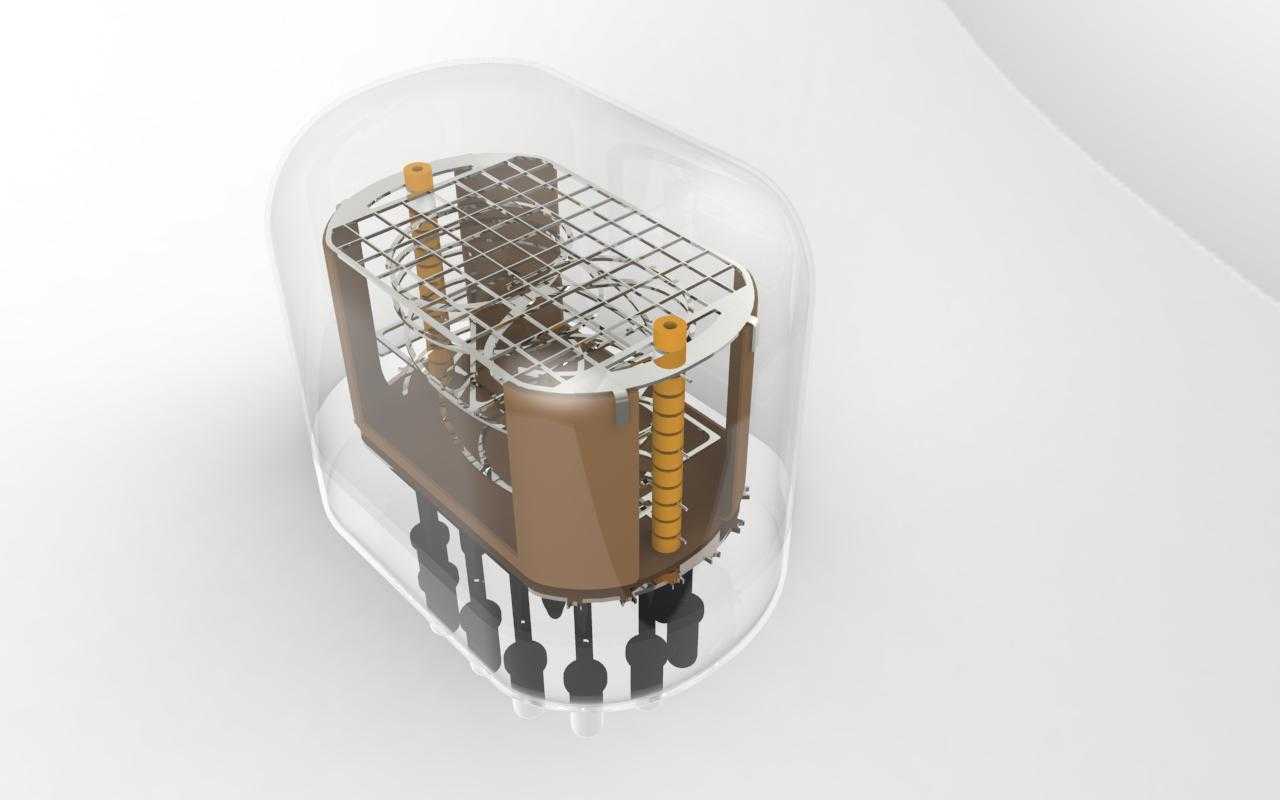

这款IN-12A型辉光数码管是复古电子显示领域的经典元器件，广泛应用于复古电子时钟制作、工业设备数显面板改造、蒸汽朋克风格电子装置搭建、老式仪器仪表维修替换等场景，是电子爱好者打造复古风数码作品、工业设备维保替换老旧显示部件的核心元器件。作为冷阴极辉光放电显示器件，它依靠内部充入的惰性气体在阴极施加合适电压时产生辉光，点亮对应形状的阴极字符来实现数字显示，相较于现代LED数码管，它拥有独特的橙黄色暖调辉光，显示质感柔和富有复古氛围感，不存在LED点阵的颗粒感，在暗光环境下的视觉辨识度极高，同时具备优秀的抗电磁干扰能力，能在复杂电磁环境的工业场景中稳定工作。在产品设计层面，这款数码管采用了经典的玻壳封装结构，外部为高透硼硅玻璃吹制的圆角长椭形外壳，玻璃壳体厚度均匀，既能够隔绝外界水汽、粉尘对内部电极的侵蚀，也能最大程度减少光线折射，让内部阴极的辉光可以无遮挡地向外传递，保证显示角度覆盖正面120度范围，满足多视角观察需求。内部核心的阴极组件采用栅格框架式固定结构，0到9共十个数字形状的阴极金属片按照层叠顺序排布在框架内，每个阴极引脚独立引出，阳极采用金属网罩结构环绕在阴极外侧，既保证辉光放电的电场均匀分布，也能避免阴极之间出现串光干扰，内部的支撑立柱采用绝缘耐高温材质，配合金属固定件将所有电极精准定位，避免运输、使用过程中电极移位导致显示故障。底部的引脚采用标准间距直插式设计，引脚直径与通用IC插座匹配，安装时可以直接焊接在PCB板对应焊盘上，也可以搭配管座实现插拔式安装，方便后期维修替换。玻壳底部与底座采用高温熔封工艺实现密封，保证内部惰性气体不会泄漏，底座采用绝缘电木材质，具备优秀的绝缘性能与耐高温特性，能够承受焊接时的高温而不变形。在安装边界设计上，这款数码管的整体外形为圆润的椭圆柱结构，安装时需要在面板上预留匹配的圆形开孔，玻壳与面板之间可以搭配橡胶密封圈实现防尘固定，引脚伸出底座的长度满足波峰焊与手工焊接的操作需求，底部引脚的排布遵循标准间距规范，不需要额外定制转接板即可适配通用辉光管驱动电路，在设计配套装置时，只需要预留出玻壳的高度空间与引脚焊接空间，即可完成整管的安装固定，不需要额外设计复杂的固定结构。
