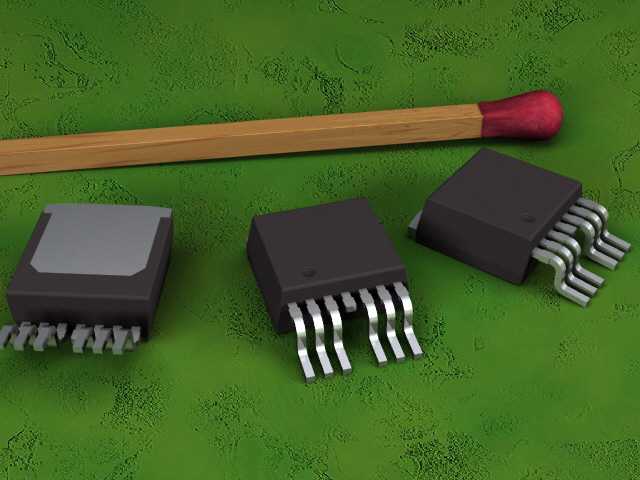

TO263贴片式IC封装电子元件结构

TO263贴片封装是功率半导体器件领域应用极为广泛的表贴封装形式，这类封装元件常被用于各类电源管理电路、电机驱动模块、汽车电子控制单元、工业变频设备的核心板卡中，承担功率转换、信号放大、电路通断控制等核心功能，是中小功率电子设备实现紧凑化设计的关键承载结构。从实际应用场景来看，这类封装元件适配回流焊的批量生产工艺，无需像直插元件那样进行波峰焊或手工插装，能够大幅提升SMT生产线的组装效率，同时减少电路板的通孔占用，让板卡布局可以更紧凑，适配消费电子、工业控制、车载电子等多领域的高密度布线需求。从功能特性来看，该封装自带的大面积散热焊盘能够直接与PCB板上的散热覆铜区域贴合，在工作时可以快速将芯片工作产生的热量传导到板卡散热层，相比小尺寸贴片封装拥有更优的载流能力与散热表现，能够承载数安到数十安的工作电流，满足中小功率器件的散热与电气连接需求。在设计思路上，这类封装的引脚采用了鸥翼型成型结构，六个信号引脚与一个中间散热连接端的布局，既保证了芯片与外部电路的信号连通可靠性，也通过中间的大面积连接端兼顾散热与结构固定作用，引脚的成型弧度经过精准设计，在焊接时能够有效缓冲热胀冷缩带来的应力，避免焊点因温度循环出现开裂失效，同时引脚的共面度控制在极小公差范围内，保证SMT贴装时所有引脚都能与焊盘充分接触，减少虚焊风险。从外形尺寸与安装边界来看，这类封装的本体长宽尺寸适配常规的表贴元件贴装吸嘴规格，能够被通用SMT贴装设备直接拾取，安装时需要在PCB上预留对应尺寸的焊盘区域，散热焊盘位置可根据散热需求设计过孔阵列连接到内层散热铜皮，周边需要预留足够的爬电距离，满足高压应用场景下的电气安全要求，元件本体高度较低，不会对板卡上方的结构件安装造成干涉，适配各类薄型化电子设备的内部空间布局要求。在结构细节上，封装本体采用黑色耐高温塑封材料包裹内部芯片，能够抵御焊接时的高温冲击，同时隔绝外界水汽、粉尘对内部芯片的侵蚀，金属引脚采用镀锡处理，拥有优秀的可焊性与抗氧化能力，保证产品在长期存储与使用过程中依然具备可靠的焊接性能。
