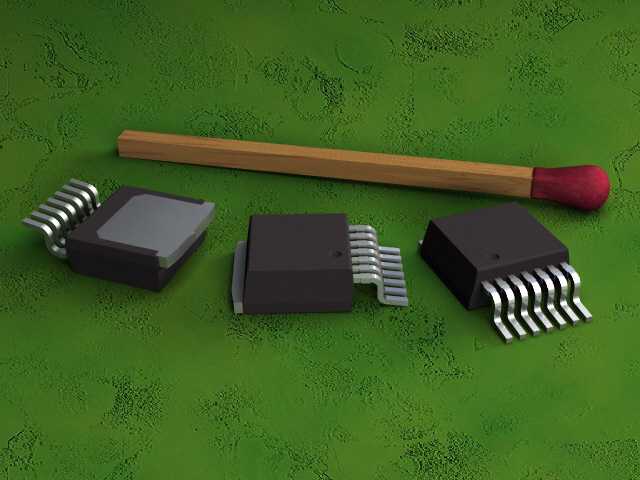

TO263七引脚表面贴装电子元器件结构

项目分类:3D模型 发布时间:2021-05-20 ID:181309
  • TO263七引脚表面贴装电子元器件结构
  • TO263七引脚表面贴装电子元器件结构
  • TO263七引脚表面贴装电子元器件结构

这款七引脚表面贴装封装器件,是功率半导体领域应用极为广泛的基础元器件,日常在消费类电子电源管理模块、工业控制驱动板卡、车载电子供电回路、通信设备信号调理单元中都能见到它的身影,主要承担功率开关、线性稳压、信号放大、电路保护等核心功能,是板级电路实现电能转换、信号调控的关键载体。从实际应用场景来看,这类封装器件适配回流焊的批量生产工艺,能够在SMT自动化生产线上完成高速贴装,相比传统直插器件大幅压缩生产环节的人工成本,同时贴装后的器件与PCB板面贴合度更高,抗震性能更优,能适应车载、工业设备等存在持续振动的复杂工况,在大电流导通工况下,贴装面的散热焊盘可以直接与PCB板上的覆铜散热区域贴合,将器件工作产生的热量快速传导至板体散出,保障器件长时间工作的结温处于安全区间,避免过热导致的性能衰减或失效。在产品设计思路上,这款封装结构充分平衡了电气性能、散热能力与安装便利性,主体采用黑色耐高温环氧塑封料包裹内部半导体芯片,塑封壳体的棱角做了微小圆弧过渡,避免生产转运过程中边角崩裂损伤内部结构;七根引脚采用高导电率的铜合金基材冲压成型,引脚表面做镀锡处理,既保证焊接时的润湿性,也能长期抵御氧化锈蚀,引脚的成型弧度经过精准校准,贴装时每个引脚都能与PCB焊盘平稳接触,不会出现虚焊、翘脚等工艺问题;器件底部预留的大面积裸露散热焊盘,与内部芯片的载片台直接连通,热阻远低于普通塑封封装,能承载数安培的持续工作电流。从安装边界来看,这款封装的整体外形紧凑,引脚间距符合行业通用的表面贴装标准,PCB设计时只需按照标准封装尺寸预留焊盘与散热区域,就能完成适配,不需要额外设计定制化的安装结构,器件贴装后整体突出板面的高度较低,能够适配超薄型电子设备的内部堆叠需求,不会占用过多的板上垂直空间,在多器件密集布局的板卡上,也能和周边电容、电阻等无源器件保持足够的安全间距,避免焊接时出现连锡短路问题。在实际选型应用中,这类封装的器件可以覆盖从几伏到数十伏的工作电压区间,适配不同功率等级的电路设计需求,不管是小功率的消费电子供电,还是中等功率的工业驱动回路,都能找到对应参数的同封装器件替换,电路迭代时不需要重新调整PCB封装尺寸,大幅缩短产品的研发改型周期。
