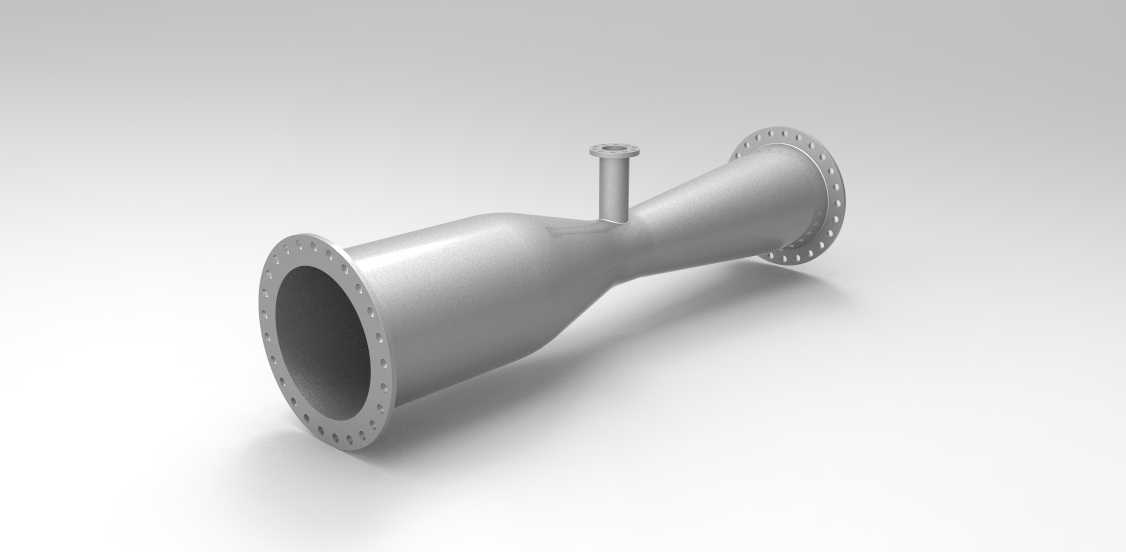

带侧支管法兰连接文丘里喷嘴结构设计

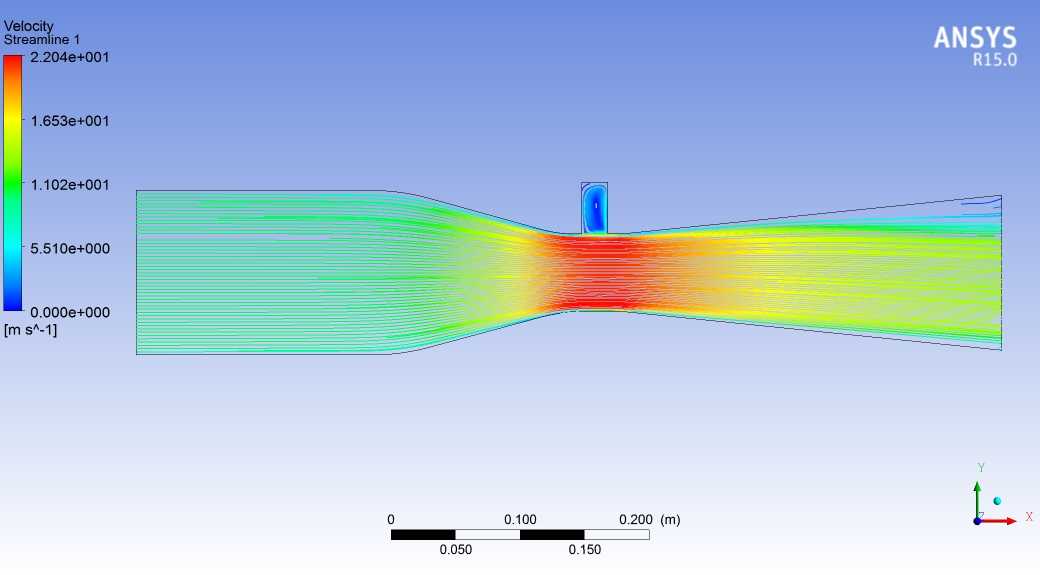

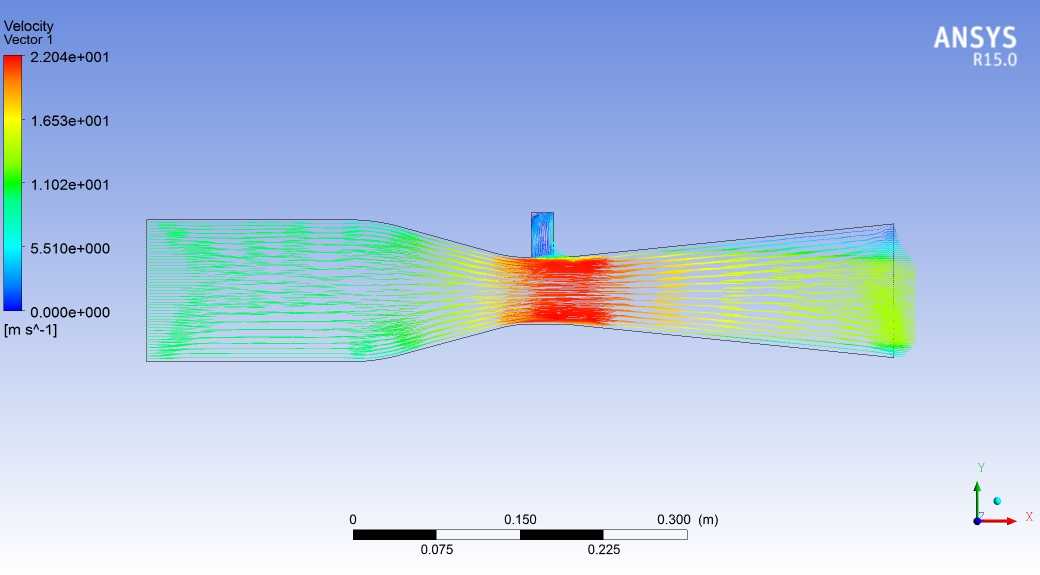

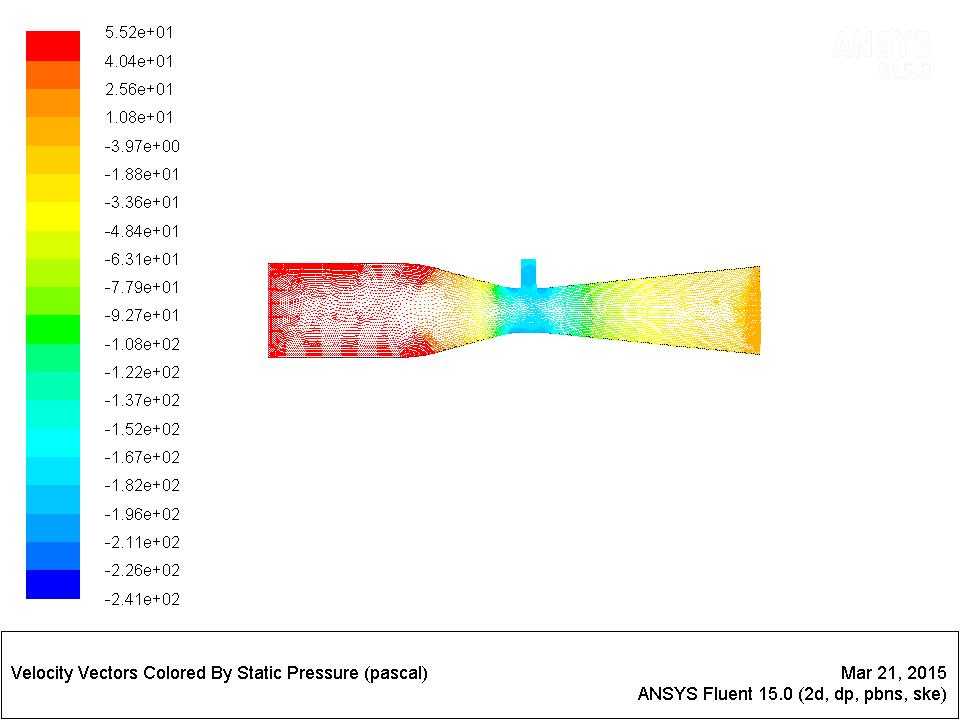

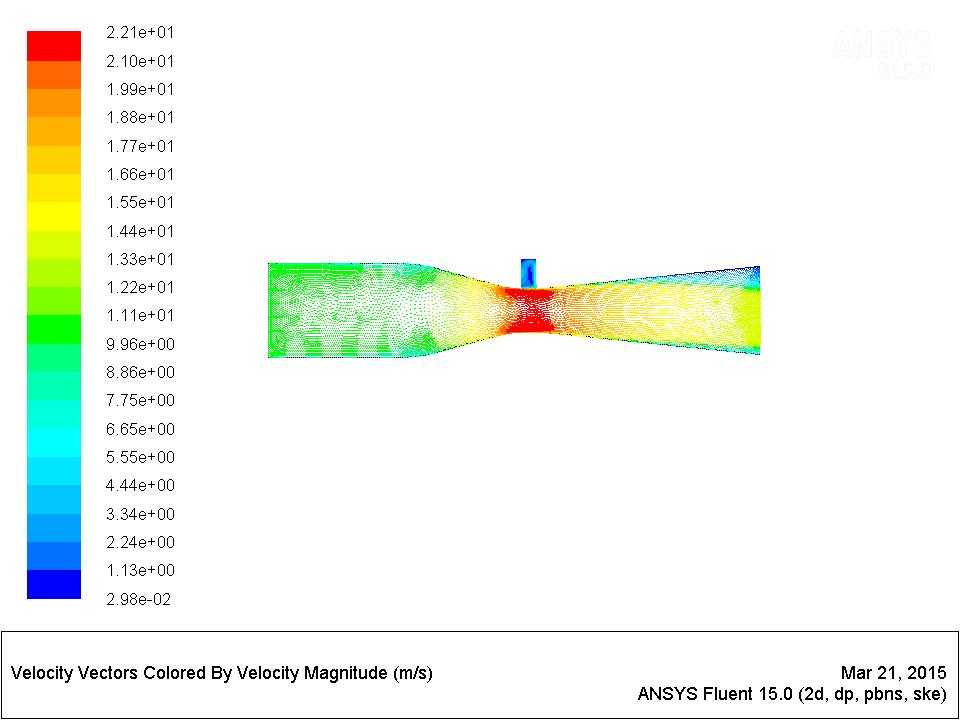

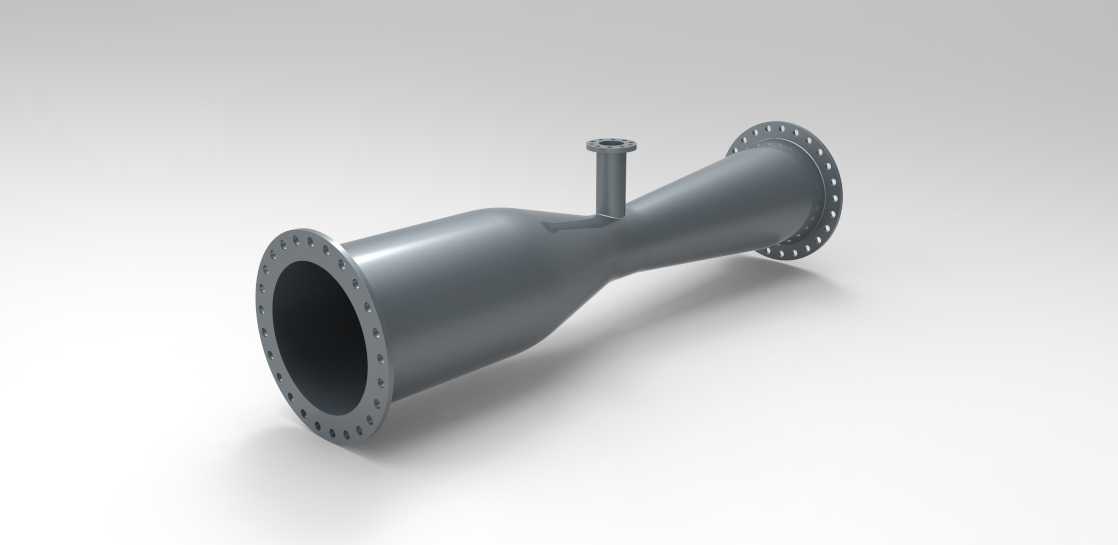

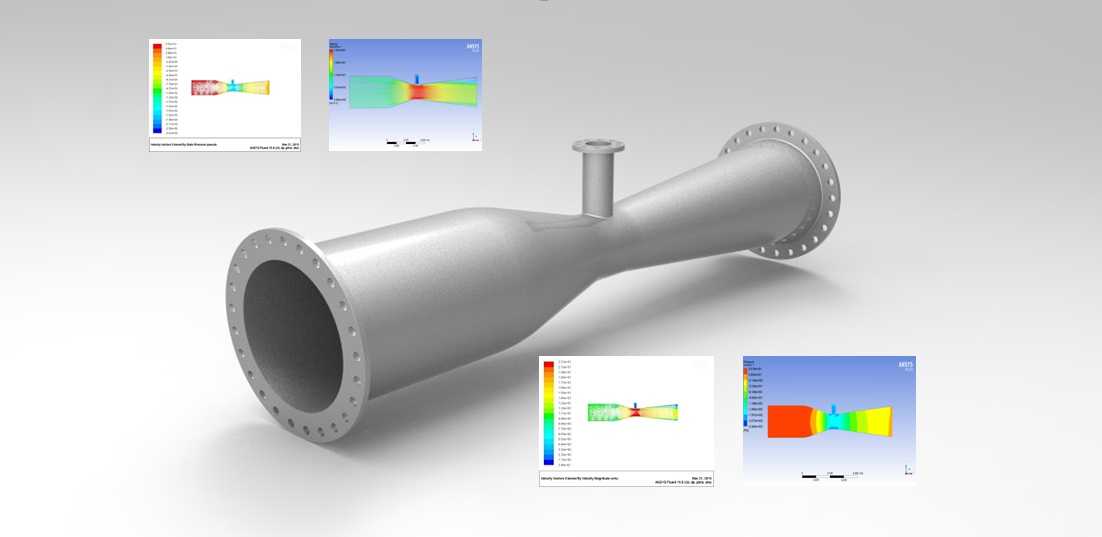

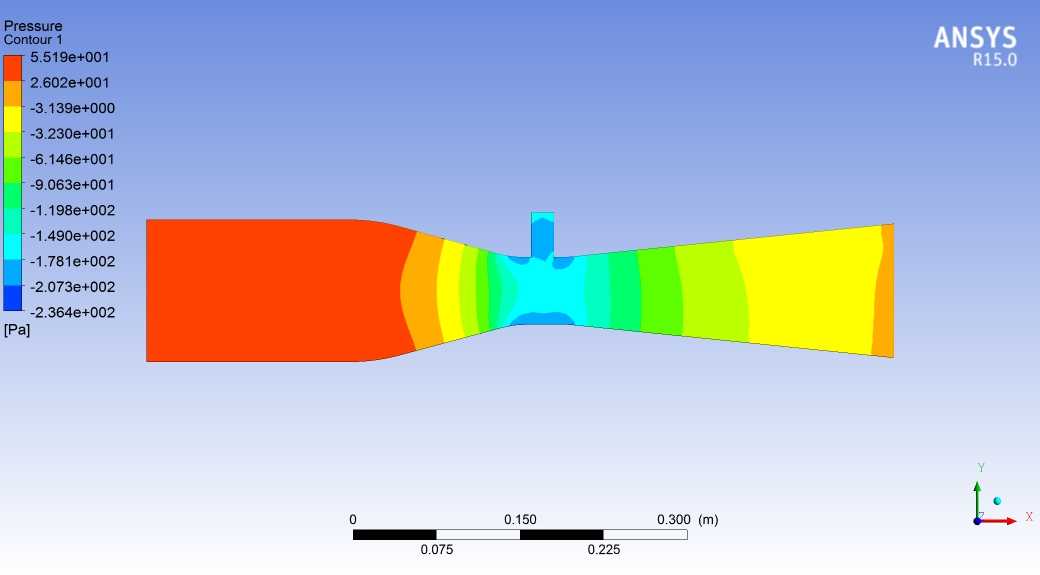

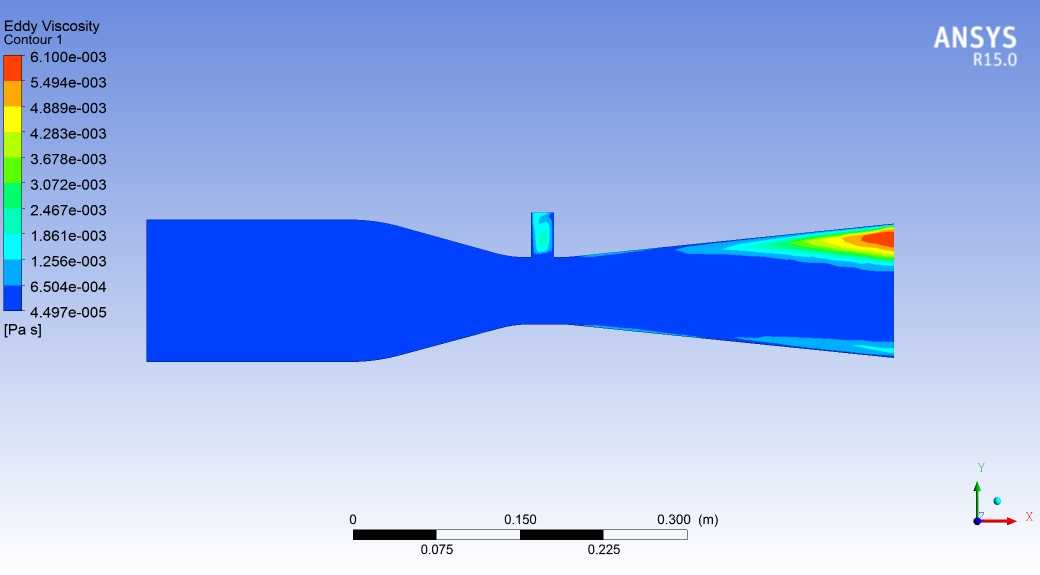

这款文丘里喷嘴结构主要应用于流体输送管网中的介质混合、流量计量、喷射引流场景，常见于化工流体配料、废气喷淋处理、燃油喷射系统、暖通空调气流调节等工况中，可利用文丘里效应实现低压引流、精准节流、多介质均匀混合的功能，相比普通孔板节流结构，它的流体压损更低，运行过程中产生的流体噪声更小，长期运行不易被介质中的杂质堵塞，适配含少量固体颗粒的气液两相介质输送工况。整体结构采用两端法兰对接的安装形式，两端法兰均匀布置螺栓孔，可直接与同公称通径的工业管道法兰配对安装，安装时仅需保证两端法兰密封面贴合、螺栓对角均匀紧固即可，无需额外调整安装角度，适配水平、垂直等多种管道走向的安装需求。结构中部设置的垂直侧支管为引流介质入口，可接入待混合的第二种流体，当主流体从入口端进入收缩段时，流道截面逐步缩小，流体流速快速提升，在喉道位置形成稳定的低压区，侧支管接入的介质会在压差作用下被自动吸入主流道，跟随高速主流体进入扩散段，在扩散段内流道截面逐步扩大，流体流速逐步降低、压力回升，两种介质在这个过程中完成充分的动量交换与均匀混合，无需额外配置搅拌动力装置即可实现高效混合效果。设计过程中重点优化了收缩段与扩散段的锥角参数，收缩段采用平缓收缩的锥面过渡，避免流体在壁面处形成涡流造成额外压损，扩散段的锥角控制在合理范围内，既保证流体压力高效回收，也避免锥角过大导致流体脱壁引发的振动与噪声。侧支管的接入位置设置在喉道前端的低压区起始位置，保证引流介质可以顺畅进入主流道，不会出现主流体倒灌入侧支管的情况。两端法兰的密封面采用突面结构，适配常用的非金属平垫片与金属缠绕垫片，可满足不同压力等级的管路密封需求。整体流道内壁做顺滑过渡处理，没有突兀的台阶与棱角，减少流体流动过程中的阻力损失，同时避免介质中的固体颗粒在结构内部沉积堵塞。配套的流体仿真分析覆盖了不同入口流速、不同引流介质压力下的内部流场分布，验证了结构在常规工况范围内的压损、混合均匀度、引流效率均满足设计预期，可直接用于对应工况的管路系统搭建，也可根据实际管路的通径、压力参数调整法兰尺寸、喉道直径、侧支管通径等参数，适配不同的处理量与混合比例需求。
