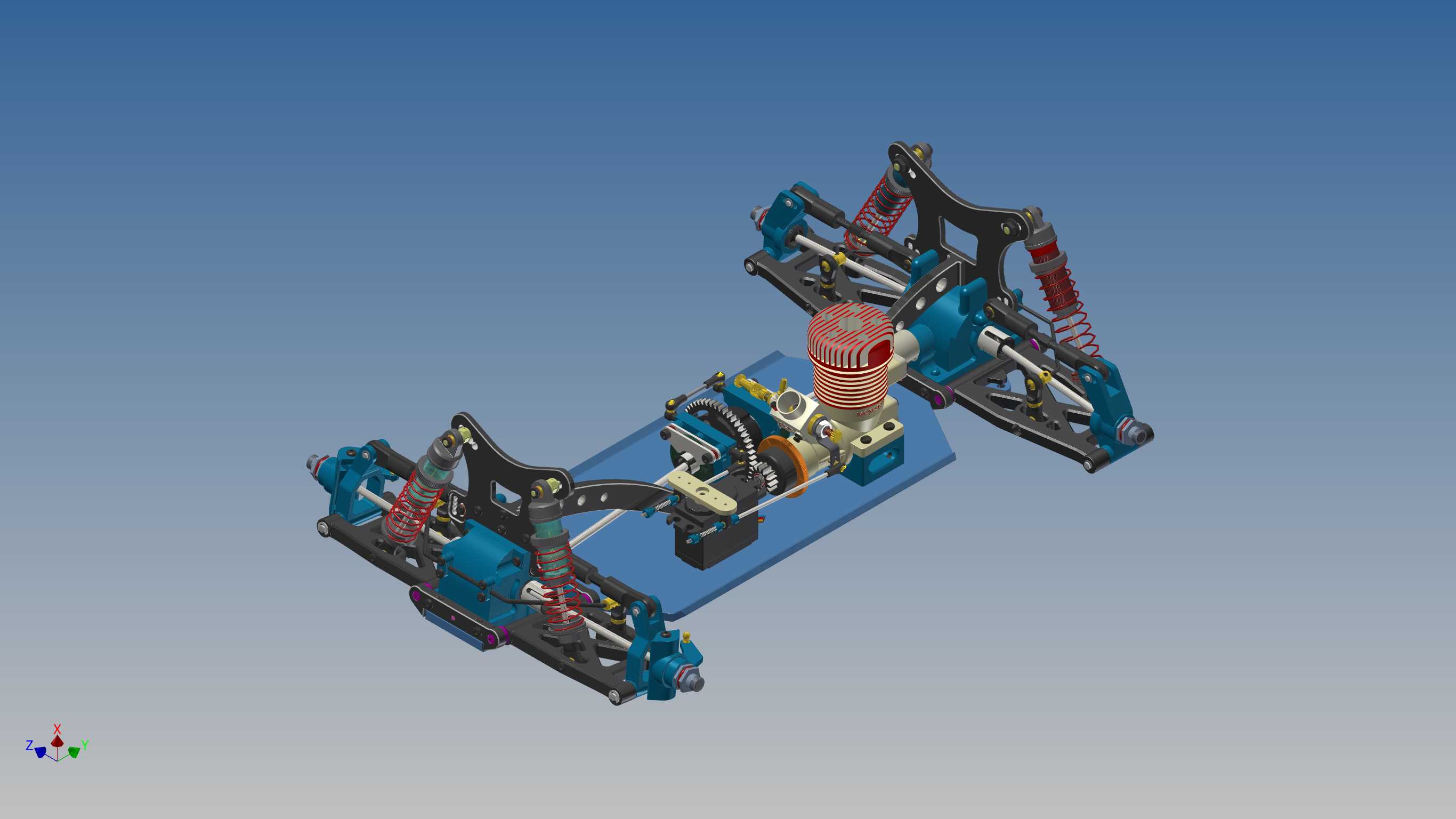

小型车辆双叉臂悬架动力传动总成

该套动力传动总成主要面向小型轻量化轮式载具、实验教学小车以及小型特种作业代步车辆的底盘开发场景，可直接作为小型四轮载具的底盘核心动力与行走承载单元使用，能够为整车提供动力输出、振动过滤、行驶导向以及载荷承载的完整功能，适配场地巡检小车、教学实验演示车、小型休闲代步车等多种对底盘集成度要求较高的应用场景。整套总成采用前后对称的双叉臂独立悬架结构，左右两侧的悬架单元完全对称布置，每侧悬架都集成了上下控制臂、螺旋弹簧与阻尼减震器、转向节以及轮毂连接位，能够在车辆行驶过程中独立过滤单侧车轮受到的路面冲击，避免单侧颠簸直接传递到车身与动力单元，大幅提升行驶过程中的平顺性与轮胎抓地能力。中间集成的单缸动力单元通过齿轮传动结构将动力输出到两侧传动半轴，直接驱动车轮转动，省去了额外的传动转接结构，有效压缩了整套底盘总成的纵向占用空间，能够适配轴距较短的小型载具布置需求。在设计思路上，整套总成优先考虑集成化与模块化特性，将动力单元、传动结构、悬架系统、行走连接位全部整合在同一安装底板上，安装时只需要将底板与车身框架进行固定，连接好油门控制与转向拉杆即可完成底盘部分的装配，大幅降低小型载具的底盘开发难度与装配工作量。悬架部分的减震器采用倾斜布置方式，在有限的垂直安装空间内获得了更长的减震行程，能够更好地吸收小幅颠簸与较大冲击，同时上下控制臂的铰接点位置经过优化，在车轮上下跳动时能够将轮距变化与主销参数的波动控制在合理范围内，减少轮胎的异常磨损，保证行驶过程中的转向稳定性。整套总成的安装边界规整，整体外轮廓为矩形结构，左右两侧的轮毂安装位突出于主体底板，安装时只需要预留出车轮转动与跳动的空间即可完成布置，不需要额外设计复杂的避让结构，动力单元的进气、散热部位都预留了充足的操作空间，方便后续连接供油、散热附属部件，转向摇臂的位置也预留了标准的拉杆连接接口，能够适配多数小型转向舵机与转向拉杆的安装尺寸，可直接用于整车原型的功能验证与结构测试。
