双辊立式滚压成形台结构设计

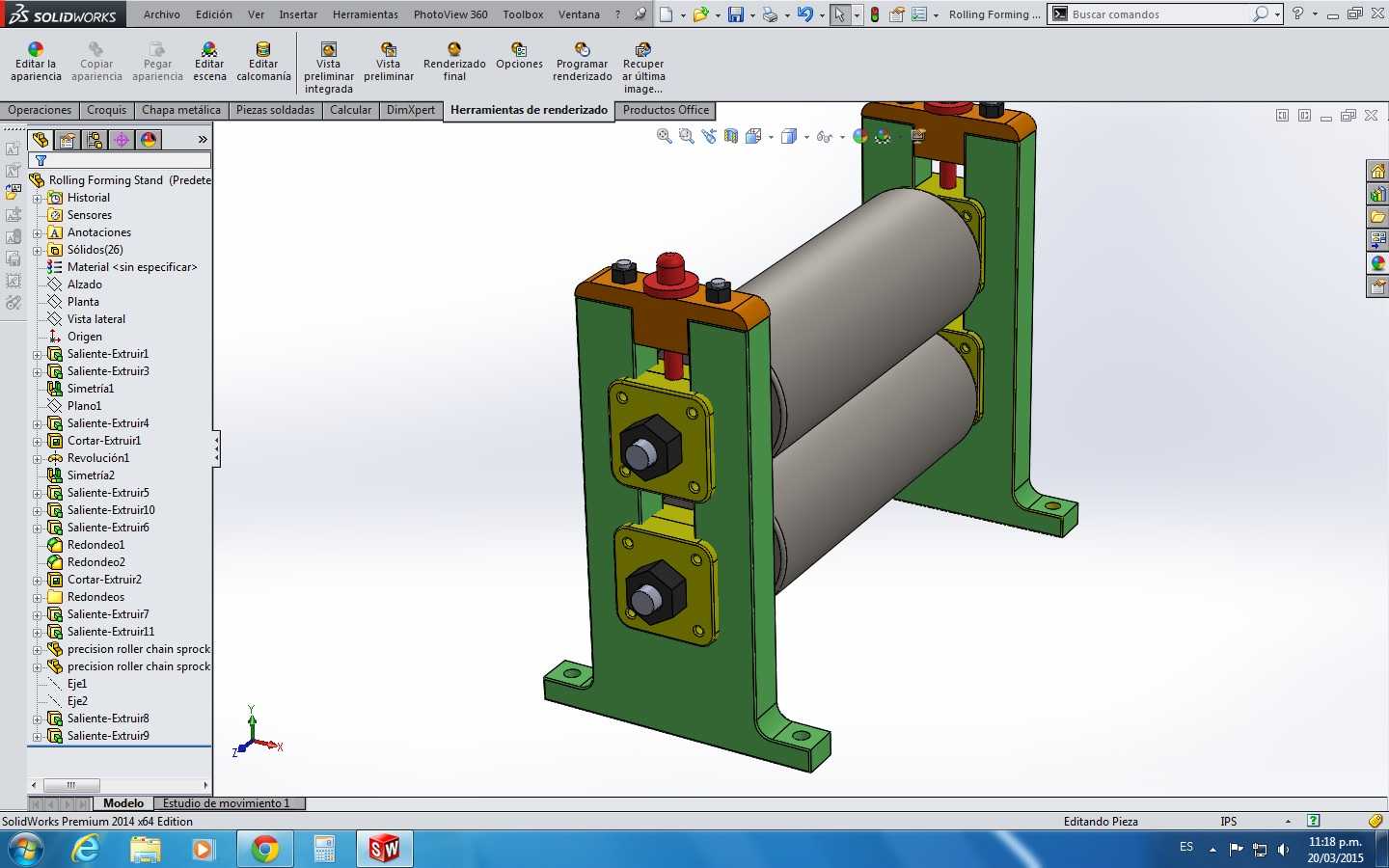

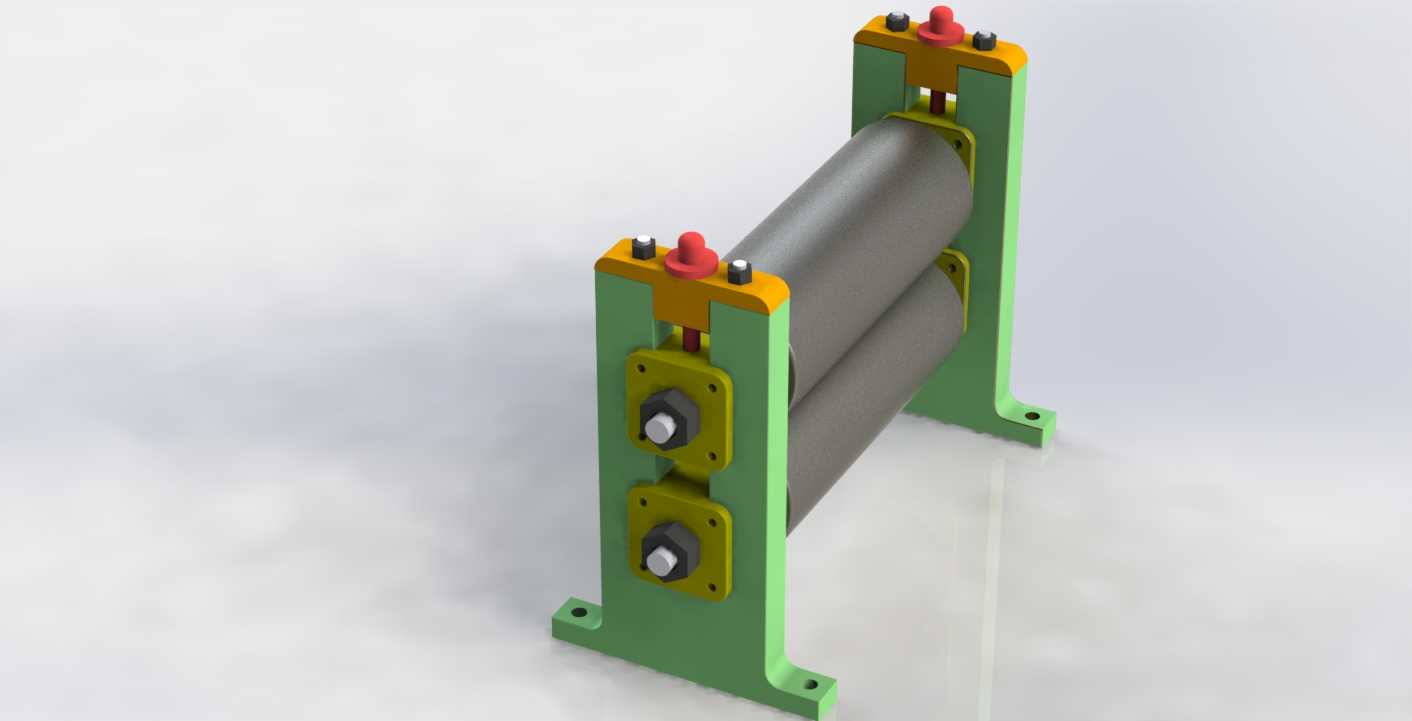

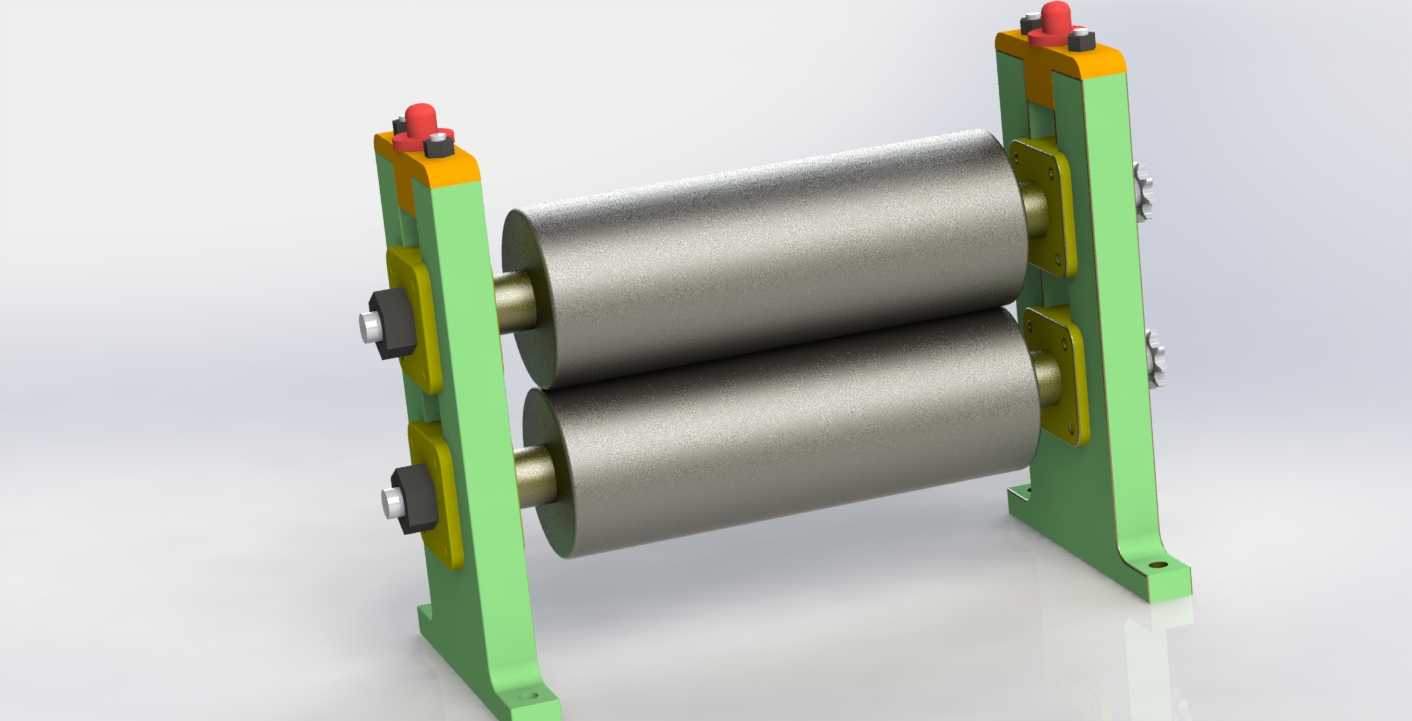

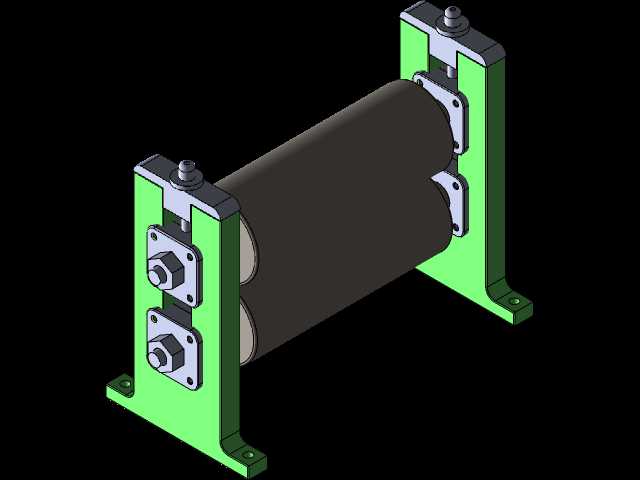

该滚压成形台主要应用于金属带材、薄板材的连续压制成形工序，常见于五金制品加工、小型金属型材生产、钣金预成型等作业场景，可完成薄金属板的整平、压痕、初步辊轧成型等加工动作，也可适配软质复合材料、橡塑片材的压合作业，作为生产线前端的预成型单元，能够为后续的裁切、折弯、冲压工序提供厚度均匀、形变一致的坯料，有效降低后续加工的尺寸偏差。设备采用双辊平行立式布局，两根作业辊水平平行布置，通过两侧立式机架承载辊轴的转动载荷，机架采用立式支脚结构，底部预留安装固定孔位，可直接通过螺栓锁紧在加工工作台或者生产线基座上，安装时需保证两支脚的安装平面平面度公差不超过0.1mm，避免辊轴倾斜导致压合间隙不均。设备的辊隙调整结构设置在机架顶部，通过顶部的调节旋钮配合锁紧件，可精准调整两根压辊之间的作业间隙，适配0.2mm到5mm厚度范围内的不同材质坯料加工，调整完成后通过侧边的锁紧螺栓固定间隙值，避免作业过程中辊隙偏移影响加工精度。两侧机架上设置的轴承安装座采用分体式压板固定结构，既能够保证辊轴转动的同轴度，也方便后期维护时快速拆卸更换压辊，适配不同表面纹路、不同直径的作业辊，满足压花、整平、预弯等不同的工艺需求。机架主体采用立式门型结构，整体受力均匀，能够承受辊压作业时产生的径向挤压力，避免作业时机架产生形变影响加工精度，支脚向外延伸的安装边增大了设备的支撑跨度，提升了设备运行时的稳定性，即使在较大辊压力作业工况下也不会出现晃动偏移。压辊采用光滑圆柱面设计，辊面经过精加工处理，表面粗糙度低，不会在加工坯料表面留下压痕划伤，保证加工后坯料的表面质量。设备整体结构紧凑，占用安装空间小，既可以单独作为小型加工设备手动送料完成小批量零件加工，也可以接入自动化生产线，配合送料机构、收料机构实现连续化滚压作业，适配多品类小批量的柔性加工需求。设计时充分考虑了作业的操作便捷性，顶部的调节手轮位置符合人工操作的人体工学高度，操作人员站在设备正面即可快速完成间隙调整、锁紧等操作，无需额外借助登高工具，两侧的辊轴端预留了动力连接位，可根据需求接入减速电机实现电动驱动，也可保留手动调节结构用于实验室小试样件的试制加工，整体结构兼顾了手动作业的灵活性和电动升级的拓展性。
