金属螺栓式气动隔膜输送泵结构设计

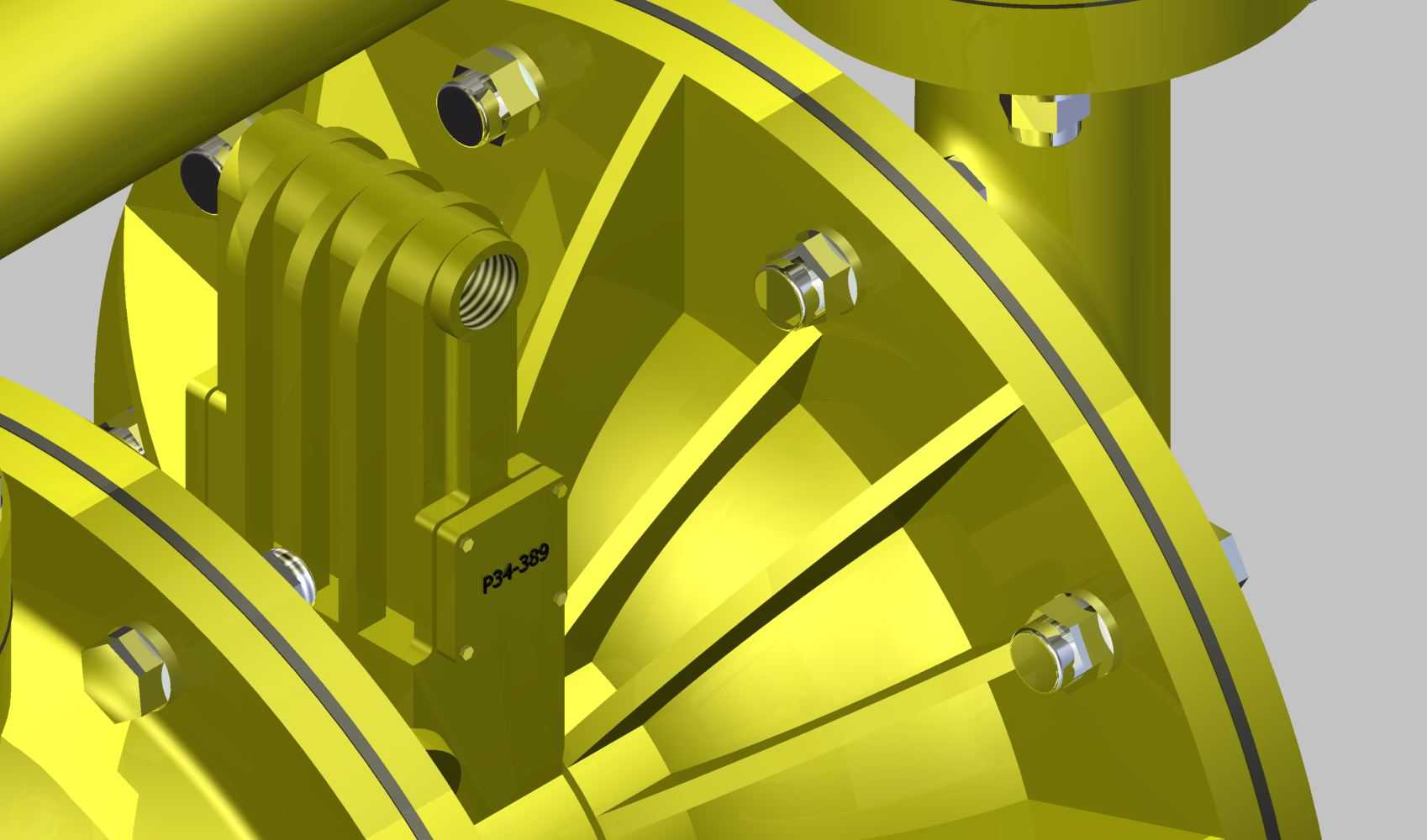

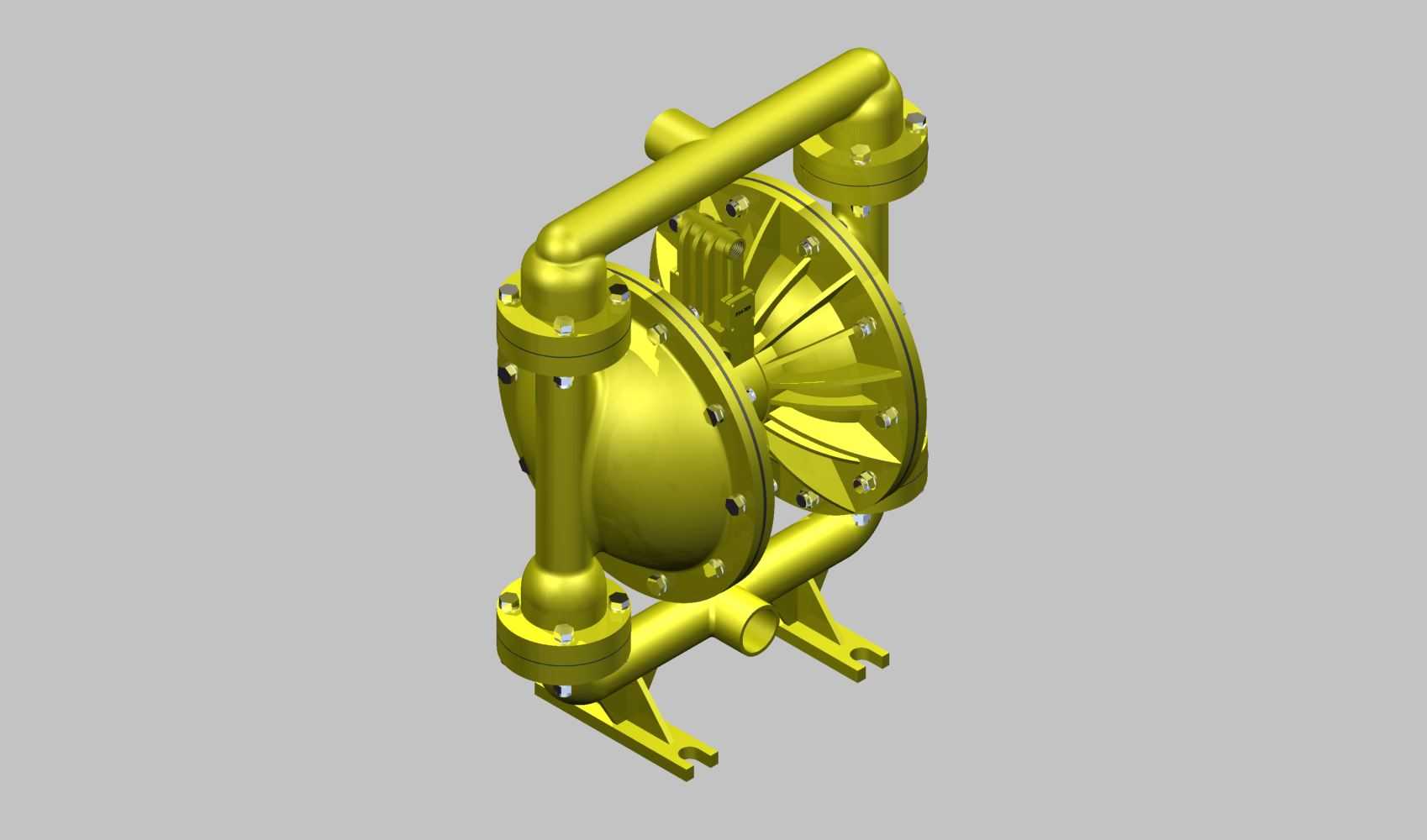

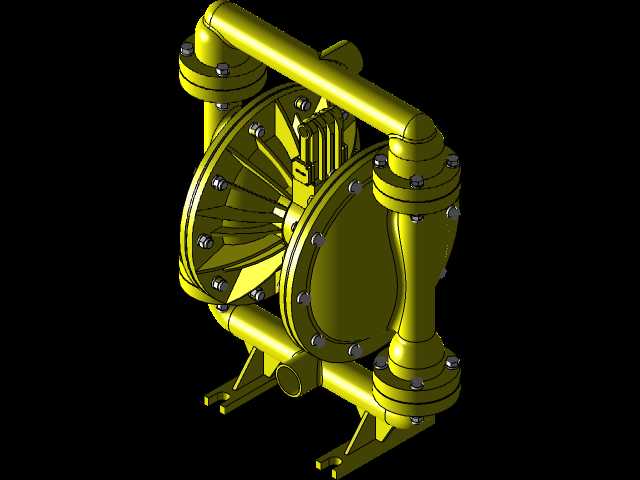

这款金属螺栓隔膜泵是面向流体输送场景打造的容积式输送设备，核心适配各类工业生产环节中对腐蚀性、带颗粒、高粘度流体的输送需求，在精细化工、油品储运、涂装作业、污水处理、食品加工等领域都有广泛的应用空间，尤其适合输送常规离心泵难以处理的含杂质介质、易挥发易燃易爆介质以及对剪切敏感的物料，依靠气压驱动的工作原理，设备在运行过程中不会产生电火花，完全满足防爆作业区域的使用要求，同时不会出现电机过载烧毁的故障，运行稳定性更强。从功能特性来看，该款隔膜泵采用双隔膜对称驱动结构，通过压缩空气带动配气阀换向，推动两侧隔膜交替往复形变，改变泵腔内部容积完成介质的吸入与排出，整个输送过程中介质不会与驱动侧的气动部件接触，既避免了输送介质被污染，也防止腐蚀性介质侵蚀驱动组件，大幅延长设备的使用寿命。泵体整体采用金属材质打造，连接部位全部采用螺栓紧固密封结构，相比卡箍式连接的隔膜泵，能够承受更高的工作压力，在长距离输送、高扬程输送场景下也不会出现密封渗漏的问题，同时金属材质的泵体具备更强的抗磕碰、抗腐蚀性能，能够适应车间、户外工地等复杂的作业环境。在设计思路上，这款泵充分考虑了现场安装与维护的便捷性，整体采用对称式布局结构，进出料口与进气口采用统一的管螺纹规格，无需额外定制转接头即可快速对接现场管路，底部设计的一体式安装支脚带有标准安装孔位，既可以直接落地放置使用，也可以通过螺栓固定在机架、移动小车上，适配不同的安装场景。泵体的管路走向采用圆弧过渡设计，尽可能降低介质在泵内流动的阻力，减少介质残留，同时避免大颗粒介质在泵腔内卡滞，提升输送含颗粒介质时的通过性。从安装边界来看，该泵的吸入口、排出口以及进气口均采用标准1又1/2NPT管螺纹尺寸，最大流量可达到每分钟123美制加仑，安装时需要预留足够的管路操作空间，在进气侧加装调压过滤装置，保证驱动气源的洁净度，同时在进出口管路加装软连接，减少泵体运行时的振动传递到管路系统。设备整体结构紧凑，没有外露的旋转部件，运行过程中无需额外添加润滑油，日常维护仅需要定期检查隔膜磨损情况、紧固连接螺栓即可，运维成本远低于同参数的电动输送泵，同时具备自吸能力，无需提前灌泵就可以抽取低位槽罐内的介质，在槽车卸料、罐区倒料、临时输送作业中使用十分灵活。
