DN15微型电动不锈钢二通球阀结构设计

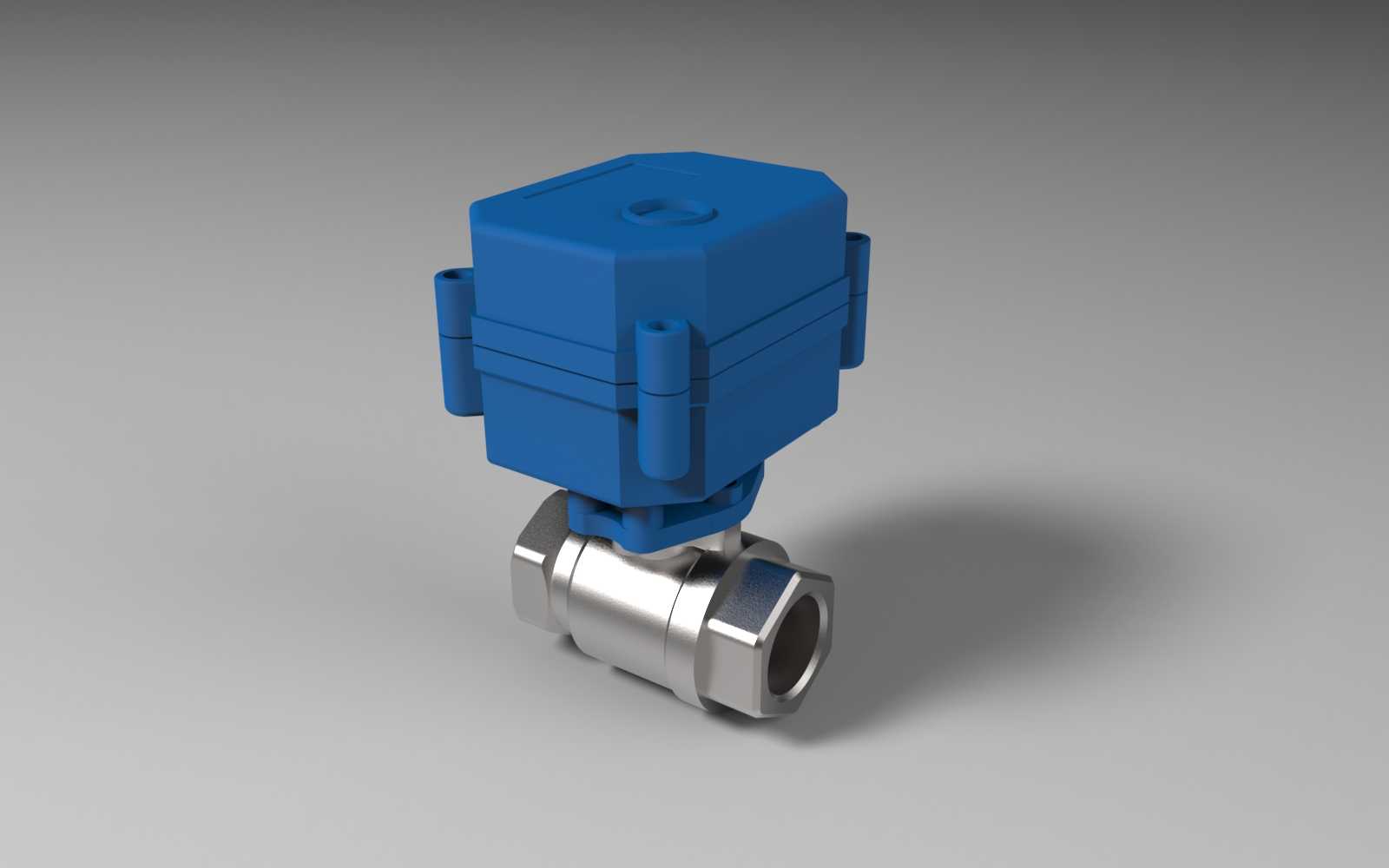

这款微型电动球阀是面向小口径流体管路通断控制场景开发的控制元件，目前在小型自动化设备流体回路、民用净水设备管路、小型暖通供水支路、实验室流体控制装置、机器人配套冷却管路等场景中有着广泛应用，能够替代传统手动球阀实现电控化的流体通断操作，无需人工近距离操作即可完成管路开关动作，适配空间紧凑、需要远程控制或自动控制的管路布设场景。从实际用途来看，该款球阀核心作用是控制管路内水、弱腐蚀性流体、低压气体等介质的通断，相比同口径电磁阀，它具备开关状态保持能力，到位后无需持续供电维持状态，能耗更低，同时全开状态下流道通畅无明显节流，流阻远小于常规电磁阀，不会对管路流量造成额外损耗，适合需要长时间保持通断状态、对管路压损有要求的小口径管路系统。在功能特性设计上，上部的蓝色壳体是电动执行机构的防护外壳，采用工程塑料材质注塑成型，具备基础的防尘防溅能力，能够适配多数室内非强腐蚀环境的使用需求，执行器内部集成减速齿轮组与位置检测结构，能够在接收到开关控制信号后驱动下部阀芯旋转90度完成通断切换，到位后自动切断驱动电源，避免电机长时间堵转损坏。下部的阀体部分采用不锈钢材质锻造成型，进出端为标准内螺纹接口，适配常规1/2英寸也就是DN15规格的管路连接，阀芯采用通孔球体结构，搭配密封阀座实现可靠的介质密封，关闭状态下能够承受常规低压管路的静压无渗漏。在设计思路上，这款产品优先考虑了小空间安装的适配性，整体结构紧凑，执行器与阀体采用直连式结构，没有额外的外置传动部件，整体外形方正简洁，执行器侧面预留的安装凸耳可以搭配固定支架完成阀体在设备内部的固定，避免管路振动导致阀体移位。外形尺寸与安装边界方面，该款球阀整体高度较低，阀体部分的六角结构可以适配普通扳手完成管路拧紧操作，安装时仅需要在管路对接位置预留出扳手操作空间与上部执行器的接线空间即可，不需要额外预留大尺寸操作空间，能够嵌入到设备内部紧凑的管路排布中，进出接口的同轴度设计保证了管路对接时不会产生额外的安装应力，密封面的公差设计保证了常规安装扭矩下即可实现可靠密封，不会出现安装过紧导致阀体变形或者安装过松出现渗漏的问题。
