32mm口径PVC材质双由令止回阀结构设计

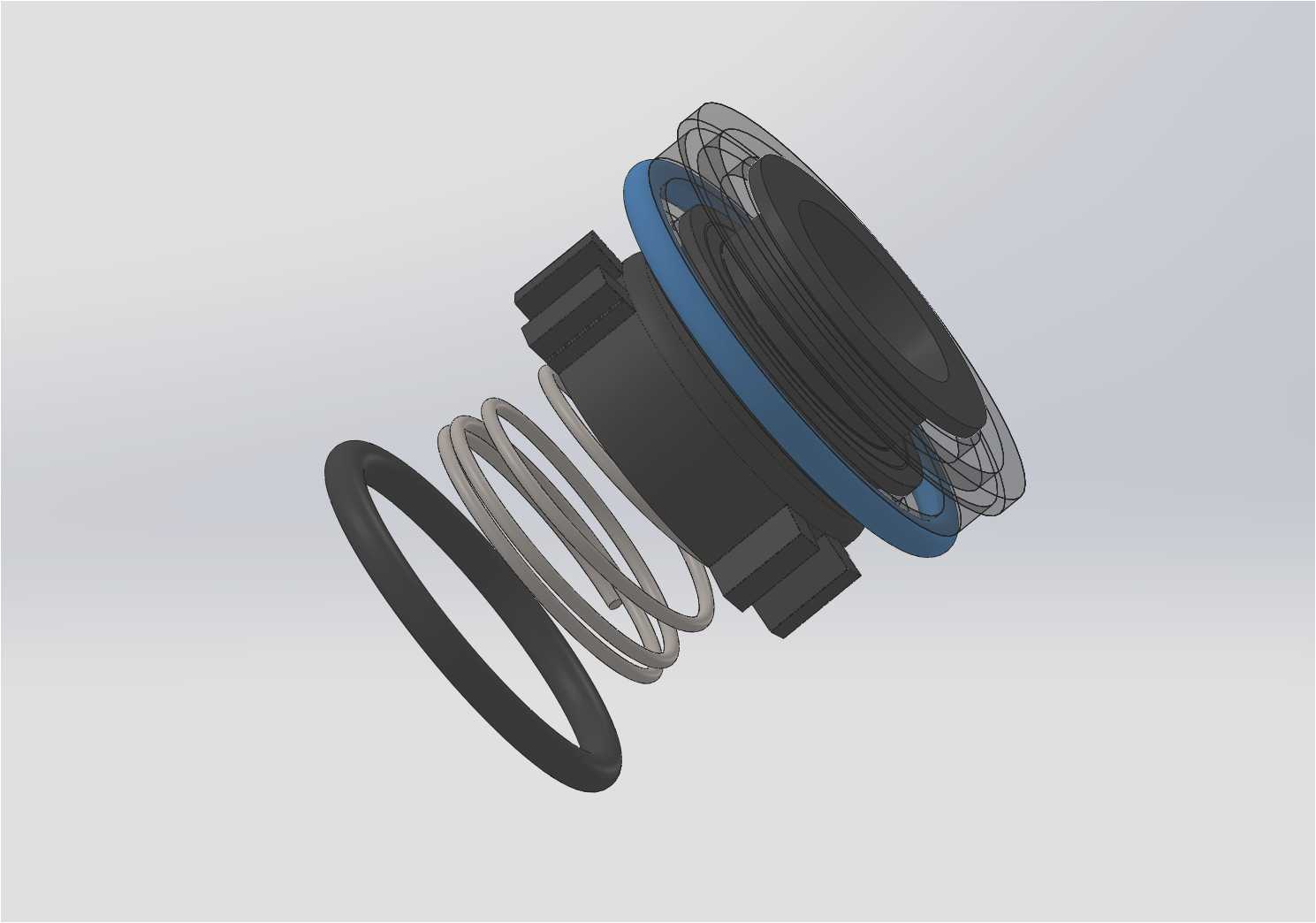

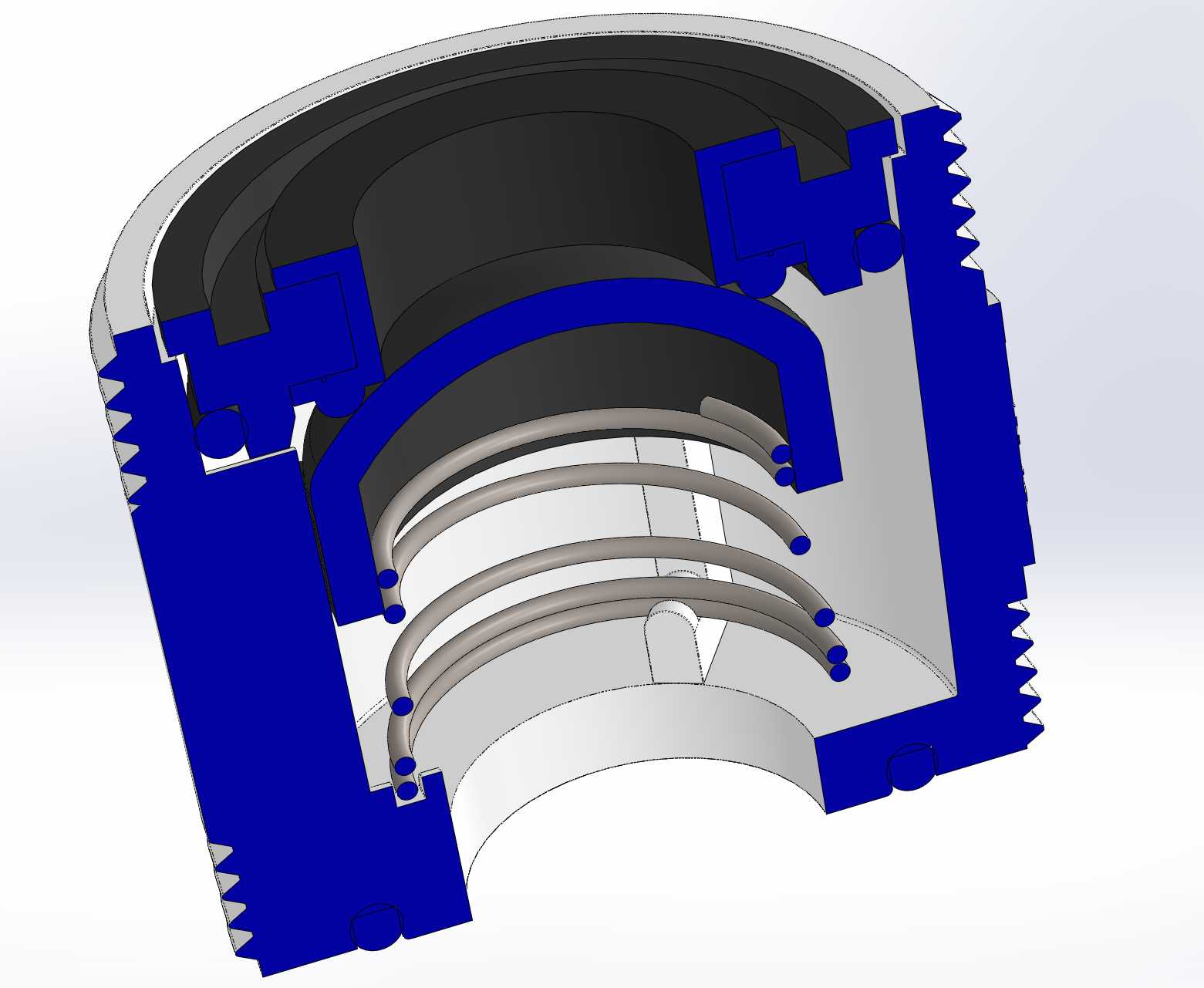

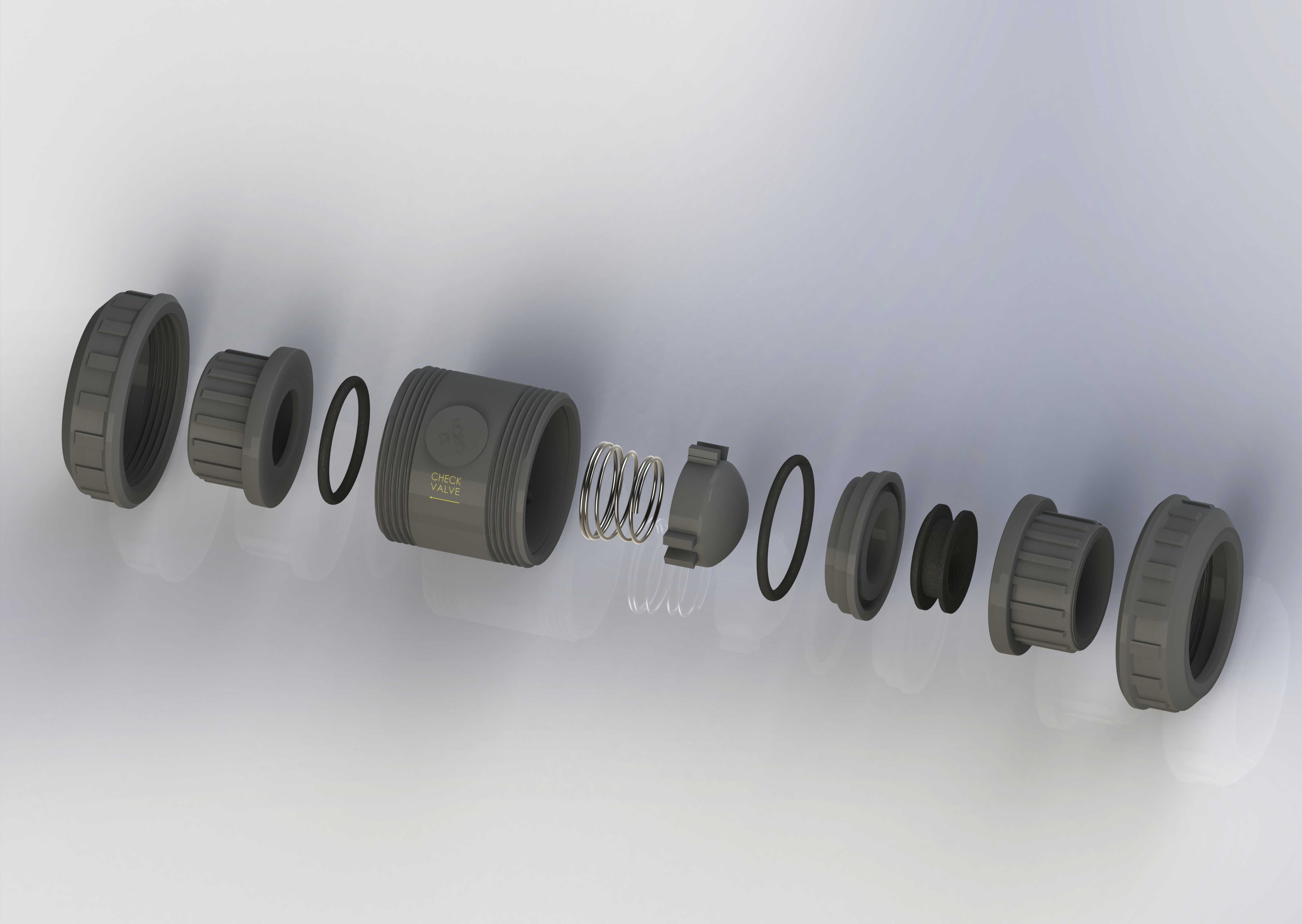

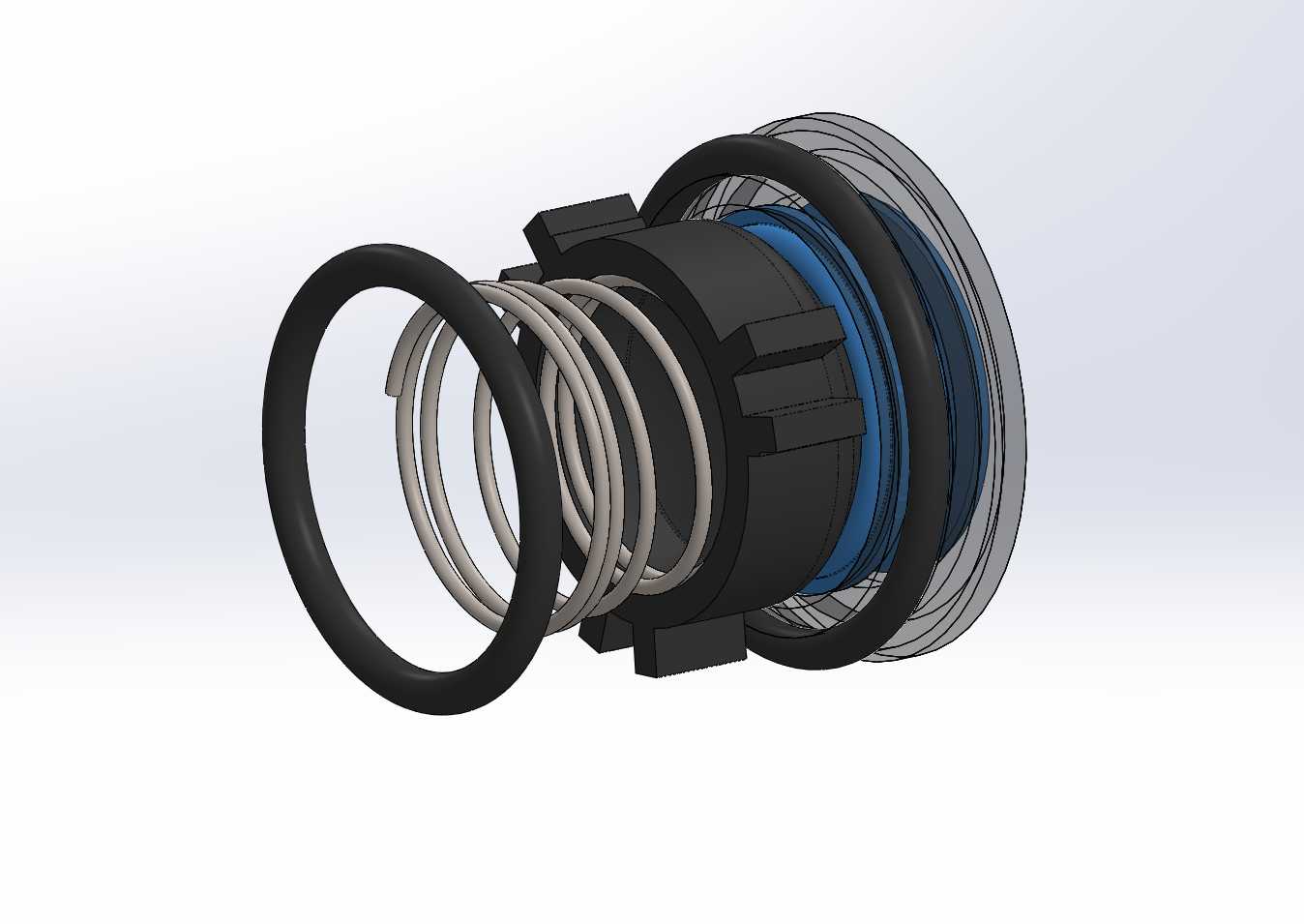

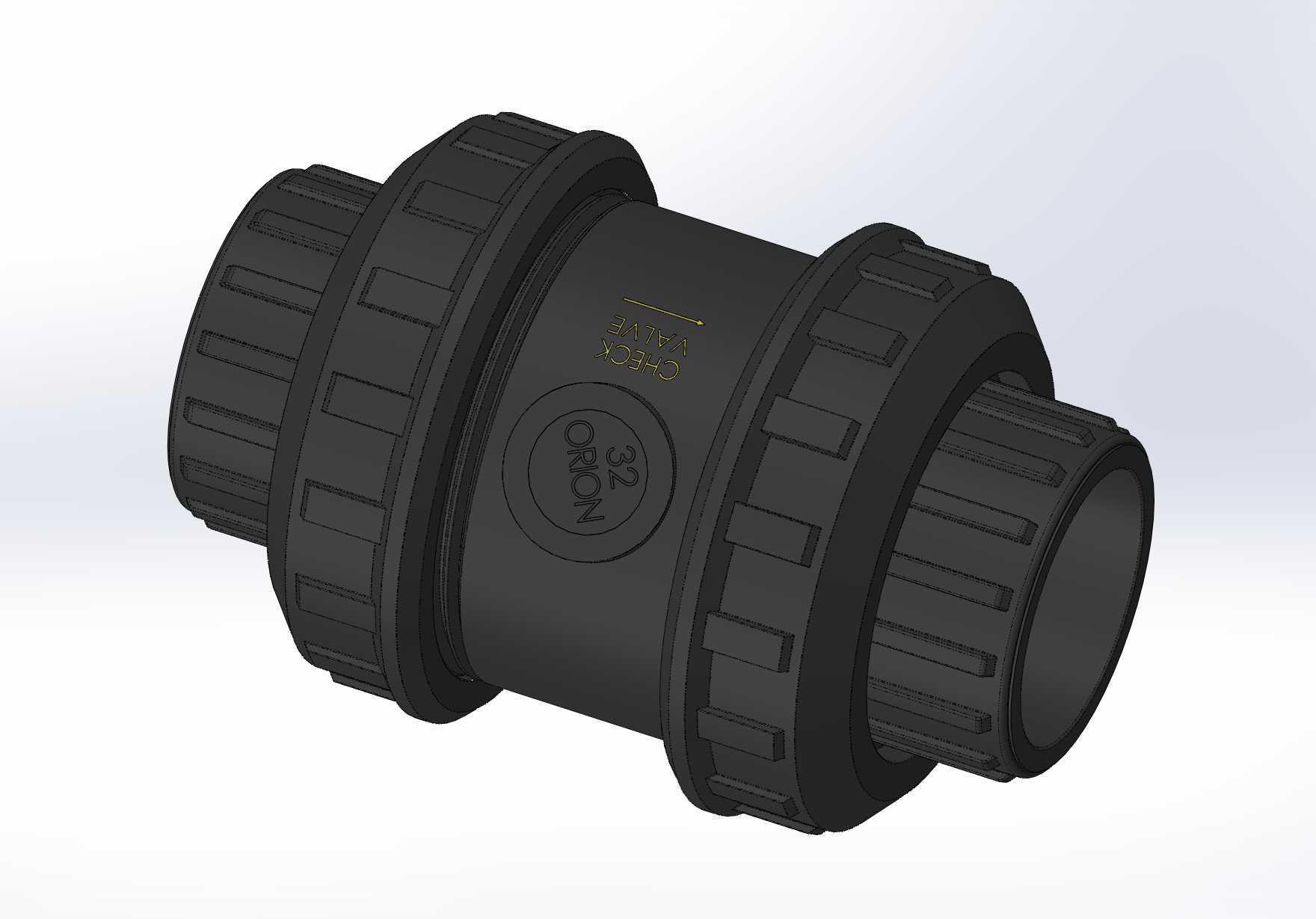

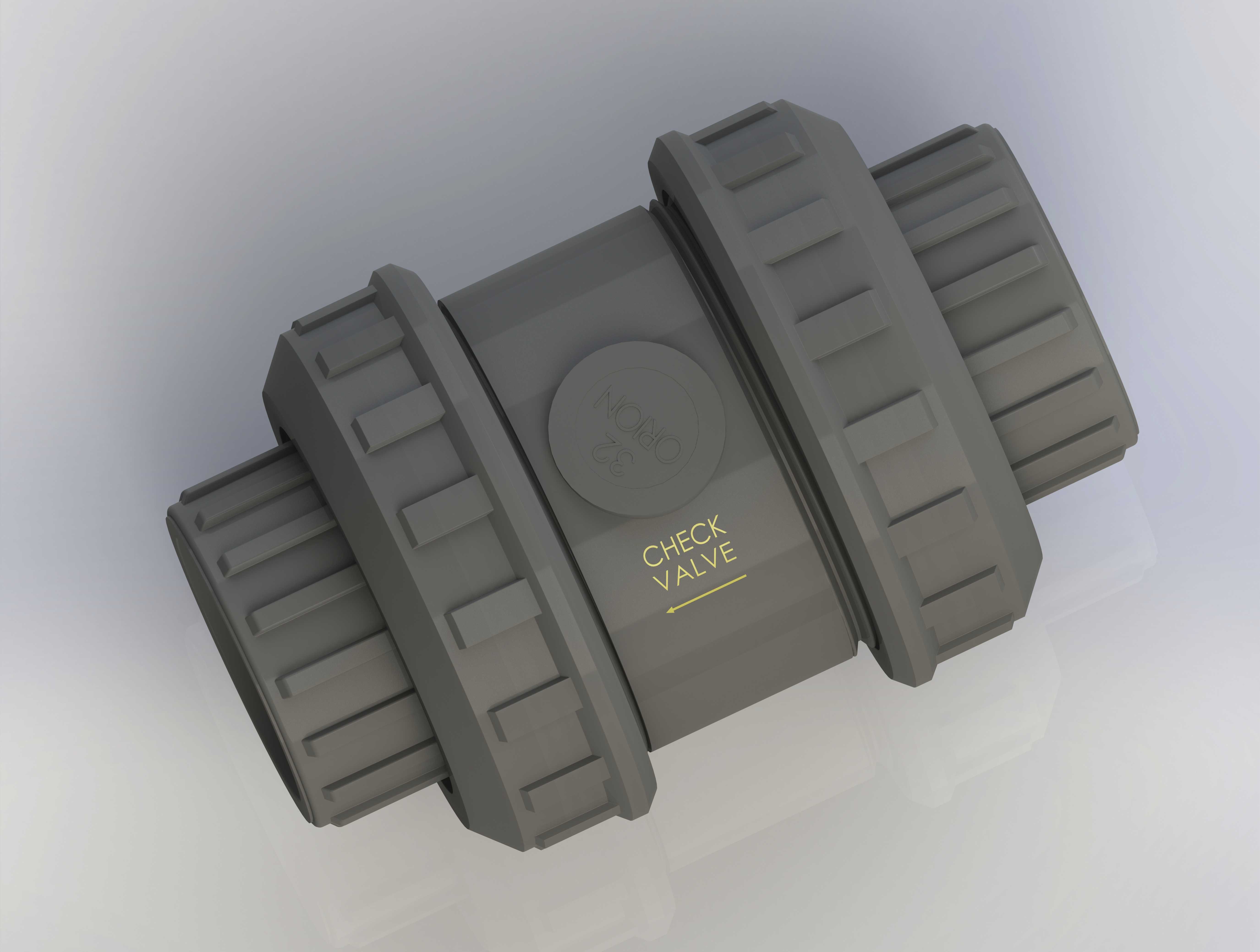

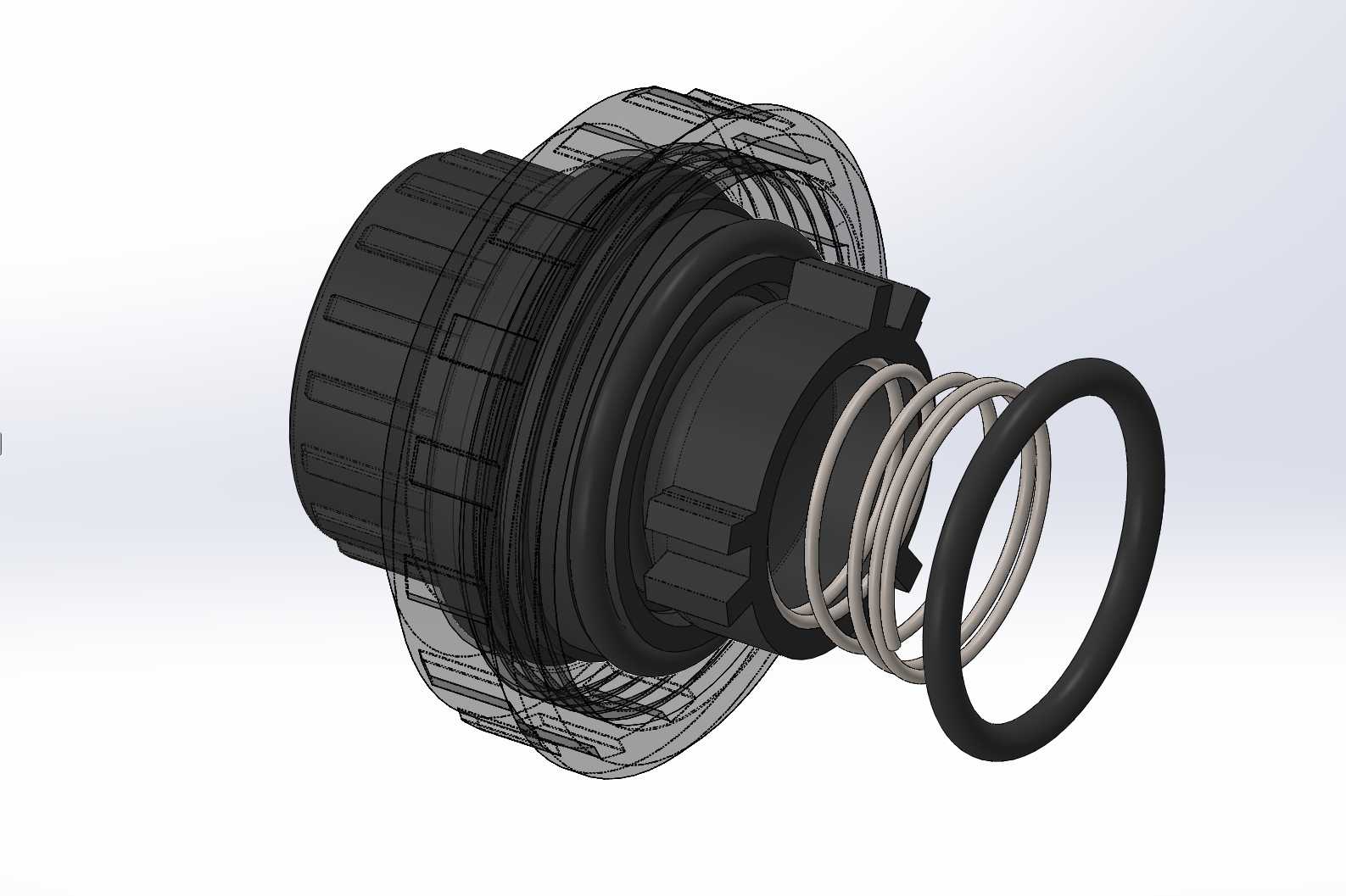

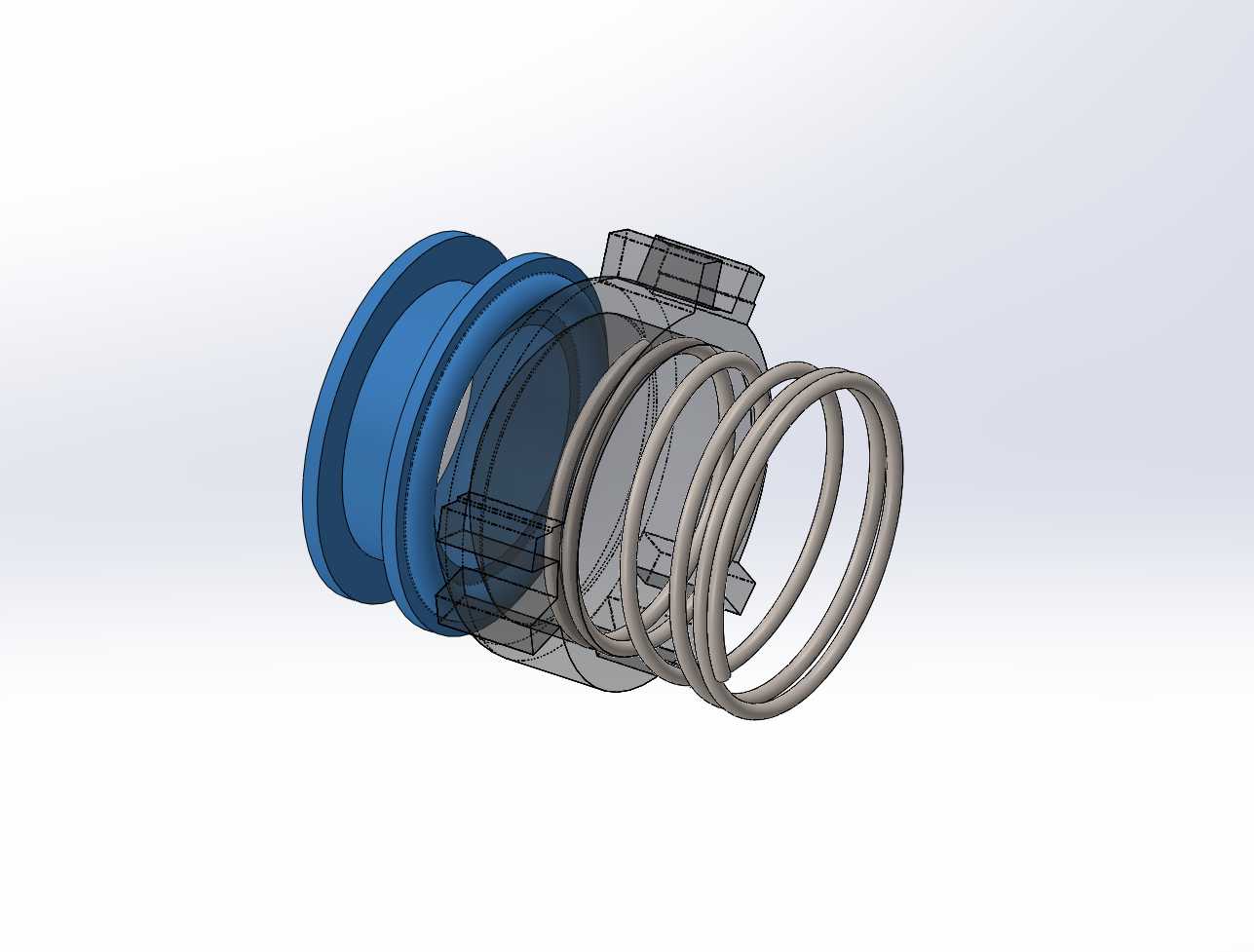

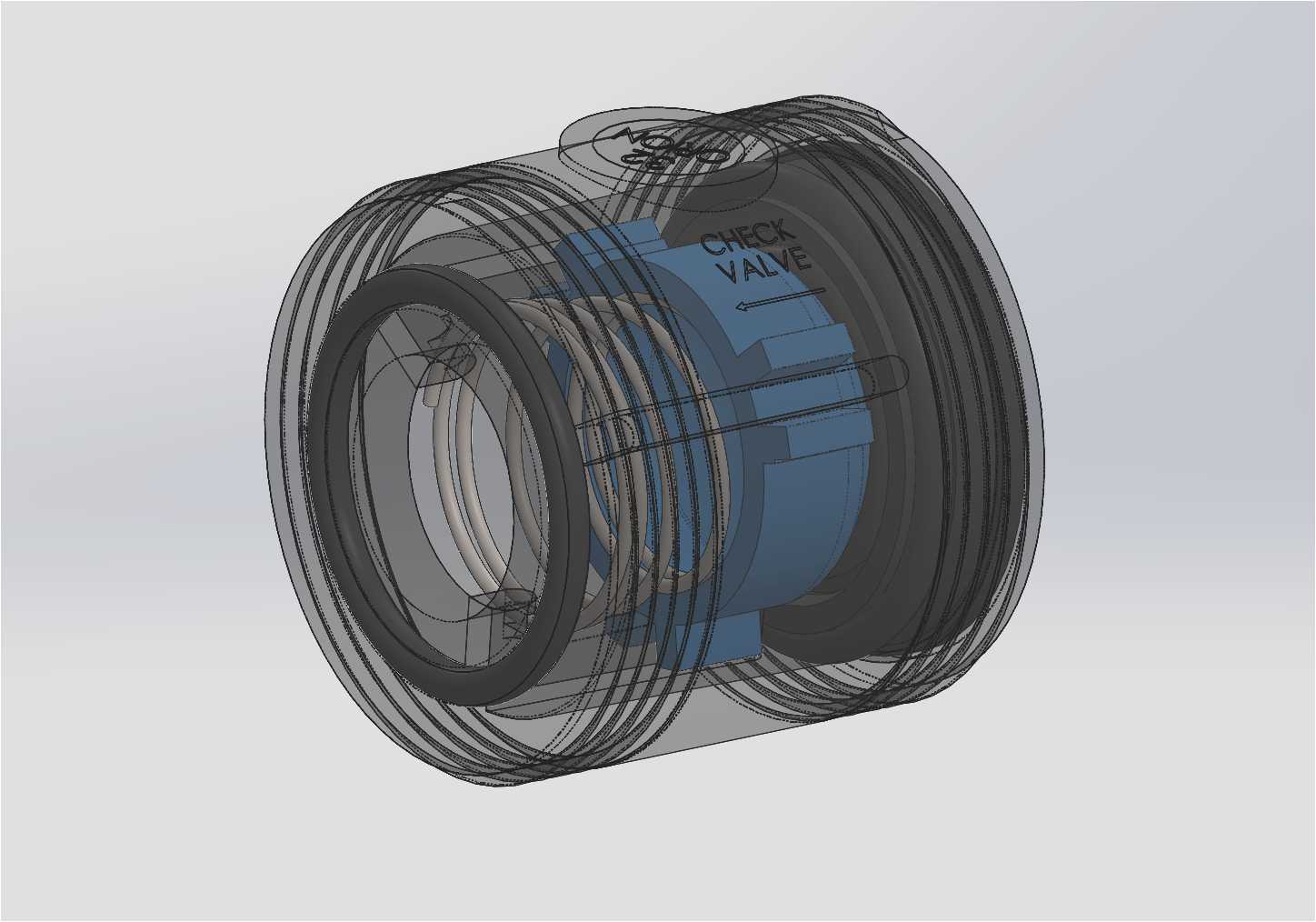

这款32mm口径的PVC止回阀，主要应用在民用给排水、小型化工流体输送、泳池水循环、农用灌溉等低压常温流体管路系统中，核心作用是管控管路内流体的单向流动，避免流体倒流引发的泵体叶轮反转、管路介质回流污染、水位倒灌等实际工况问题，是低压流体输送管路中不可或缺的基础控制部件。从实际功能特性来看，这款止回阀采用弹簧辅助复位的升降式止回结构，当管路内流体正向流动时，流体压力会克服弹簧预紧力与阀瓣自重，推动阀瓣沿轴向抬升，让管路形成通畅的过流通道，流体可以顺畅通过；当流体出现反向流动趋势时，弹簧复位力叠加反向流体的压力，会快速推动阀瓣贴合密封面，瞬间截断管路通道，彻底阻断流体反向通行的路径，相比无弹簧的摆式止回阀，它可以适配水平、垂直等多种安装朝向，不会因为安装角度影响密封止回的效果。在设计思路上，这款产品采用了双由令活接的结构形式，两端的活接螺母可以独立旋转，安装时不需要转动整段管路或者阀体本身，只需要对齐管口后拧紧两端的活接螺母即可完成固定，极大降低了狭小管路空间内的安装难度，后期维护拆卸时也不需要大范围拆解相邻管路，只需要松开活接螺母就能单独取下阀体进行检修或者更换。整个阀体的零部件全部集成在单一阀体内腔中，包含两端由令接头、阀体主体、密封O型圈、复位弹簧、导向阀瓣、密封垫片等全部零件，所有过流部件都采用PVC材质打造，自重较轻同时具备优秀的耐弱酸弱碱腐蚀能力，适配大部分水性流体、低浓度腐蚀性流体的输送场景。从安装边界来看，这款止回阀的公称通径为32mm，和常规PVC32mm给水管的外径尺寸完全匹配，活接接头的内孔尺寸和管口贴合精度经过匹配设计，安装后不会出现通径缩口的问题，能保证管路的设计过流能力；阀体整体的轴向长度控制在适配常规管路安装间距的范围内，不需要额外调整管路预留空间就能直接替换同口径的其他同类型止回阀，两端的密封采用径向O型圈加端面密封的双重密封结构，在0.6MPa的常规工作压力下不会出现渗漏问题。阀瓣的运动路径设计有专门的导向结构，在流体通过时阀瓣不会出现偏摆卡顿，能保证长期使用过程中启闭动作的可靠性，弹簧部件采用防腐涂层处理，避免长期接触流体出现锈蚀失效，整体结构没有多余的外露部件，外表面光滑无突出棱角，安装后不会在管路中形成额外的磕碰风险，也不容易积留杂物影响管路整洁。
