偏心轴安装式包胶导向滚轮结构设计

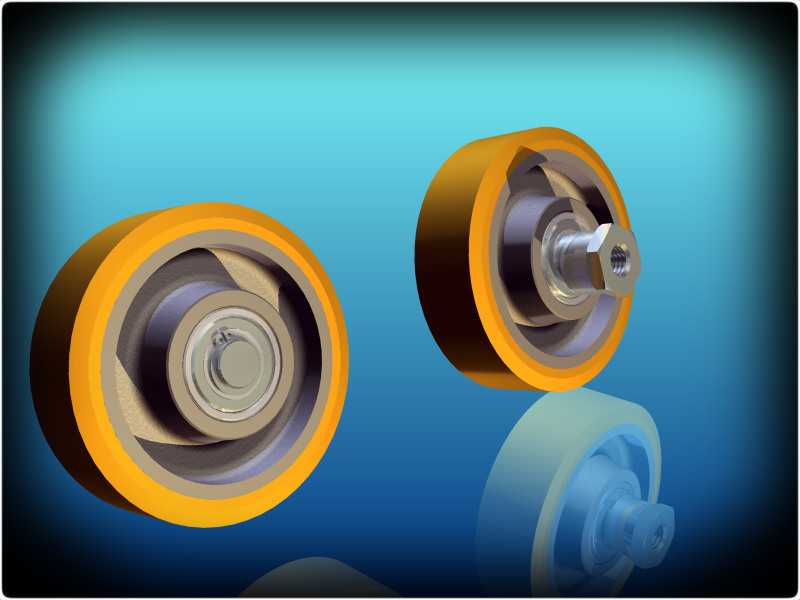

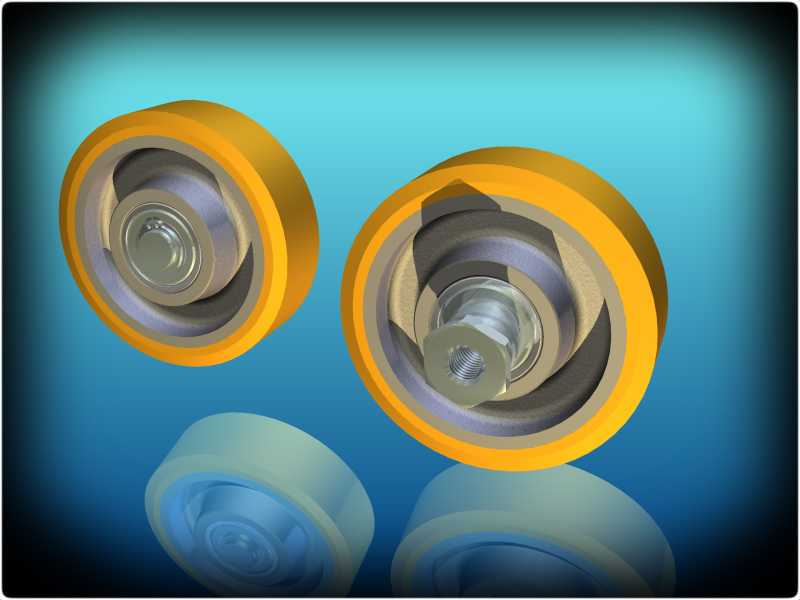

这款偏心轴安装式包胶导向滚轮，主要应用在自动化输送线、物流分拣设备、轻型滑移导轨系统、门窗滑动机构以及各类需要精准导向限位的机械传动场景中，核心作用是为运动部件提供平稳的侧向导向、承载径向载荷同时抵消安装过程中的位置偏差，避免运动部件出现卡滞、偏磨、运行异响等问题。从功能特性来看，滚轮外层采用聚氨酯包胶结构，邵氏硬度适配中低速轻载的运行场景，既可以保证与接触面之间有足够的摩擦力避免打滑，又能通过包胶层的弹性形变吸收运行过程中的微小振动，降低运行噪音，同时不会刮伤接触的金属或非金属导轨面；内部集成了深沟球轴承结构，能够承受恒定的径向载荷与少量的轴向冲击载荷，保证滚轮转动顺滑无卡顿，长期运行也不会出现松旷问题。设计思路上采用了偏心轴的安装结构，区别于常规同心轴导向轮，这款产品可以通过转动偏心轴调整滚轮的安装中心距，在设备装配时能够灵活补偿机架加工带来的孔位误差，调整滚轮与导轨面之间的预紧间隙，无需额外加工调整垫片就能实现导向间隙的精准控制，大幅降低设备装配与后期维护的调试难度。外形结构上，滚轮主体为阶梯式圆盘结构，外层包胶层厚度均匀，边缘做了小圆弧过渡处理，避免包胶层边缘应力集中出现脱胶开裂；内部轴承与金属轮芯采用过盈压装配合，保证连接强度；偏心轴端部带有六角安装头与锁紧螺纹结构，安装时可以先穿入安装板孔位，转动六角头调整好滚轮位置后直接通过螺母锁紧固定，不需要额外的定位销结构。安装边界方面，这款导向轮的安装孔位适配常规薄板机架的安装厚度，偏心调整量覆盖常见的装配误差范围，滚轮外径尺寸适配市面常用的C型导轨、平导轨的导向槽宽度，安装后滚轮突出安装面的高度经过优化，不会与周边的运动部件产生干涉，既可以单组使用做单侧导向限位，也可以成对布置在导轨两侧做双向夹持导向，适配不同的设备安装需求。在实际使用场景中，这类导向轮还常被用在重型抽屉滑轨、工业防护门滑移机构、AGV小车的辅助导向结构上，包胶层的耐磨特性可以保证长期运行下的使用寿命，偏心调整结构也让后期维护更换时不需要重新加工机架孔位，直接替换后调整间隙即可快速恢复设备运行精度。
