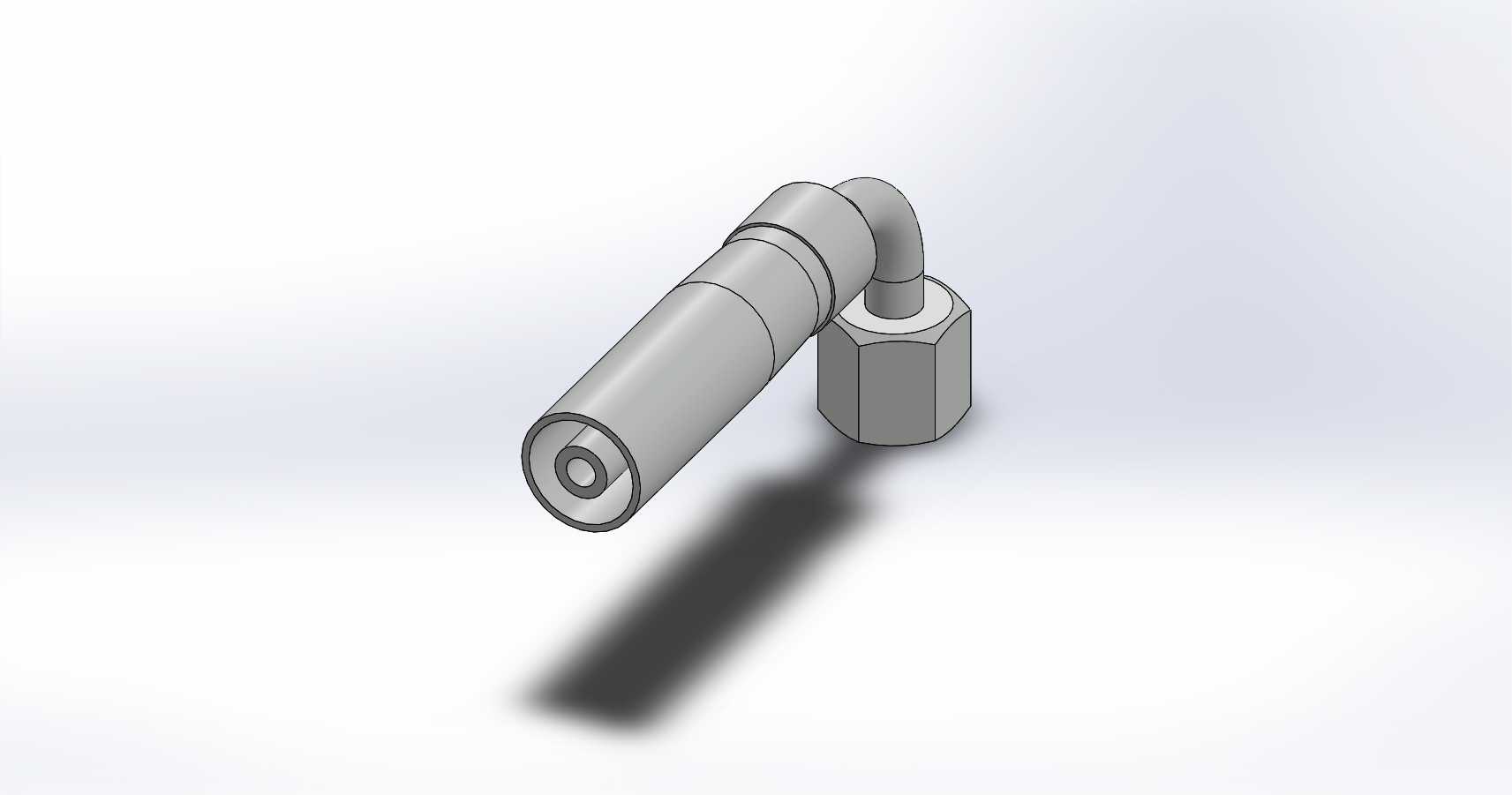

90度内螺纹旋转液压软管弯头接头

这款90度内螺纹旋转液压软管弯头，是液压管路系统中用于柔性管路转向连接的核心配件，主要应用在工程机械、农业装备、工业液压站、注塑设备等存在液压动力传输的场景中，解决管路布局中直角转向、同时需要抵消管路装配应力、吸收设备运行振动的连接需求。在实际设备运行中，液压管路往往会随执行元件的动作产生小幅位移，或是在装配阶段存在角度偏差，这类带旋转结构的弯头接头，能够在连接完成后允许接头与软管之间存在一定的相对转动余量，避免软管长期处于扭曲受力状态，大幅延长高压软管的使用寿命，减少管路渗漏、爆管的故障风险。该接头采用扣压式卷曲结构设计，与软管连接的部位通过专用设备扣压后，能够将软管内胶层、增强层与接头芯体牢牢压合为一体，在额定工作压力下不会出现拔脱、渗漏的问题，适配3/8英寸内径的高压液压软管，连接端的内螺纹采用SAE 37度锥面密封形式，无需额外加装密封垫片，依靠锥面的金属贴合即可实现高压下的可靠密封，适配同标准的外螺纹液压油口，安装时只需按照标准扭矩拧紧即可完成密封，装配效率高，密封性能稳定。接头整体采用低碳钢材质加工，表面做了防锈处理，能够适应常规工业环境下的防腐蚀需求，弯头的90度转向结构能够帮助管路在狭小的安装空间内完成走线，避免软管出现过小的弯曲半径导致通流能力下降、软管早期损坏的问题。在设计过程中，接头的内流道做了平滑过渡处理，减少液压油流经转向部位时的压力损失与紊流，降低系统的发热与能耗，旋转部位的间隙经过精准控制，既能够保证转动的灵活性，又不会出现高压下的内泄问题，接头的六角外形尺寸符合标准紧固件的操作空间要求，使用常规扳手即可完成安装操作，安装边界能够适配绝大多数设备的液压阀组、泵组、油缸的油口布局，不需要额外改动周边的结构件即可完成装配，能够有效优化液压管路的排布走向，让整机的管路布局更加规整，减少管路之间的摩擦干涉，提升整套液压系统的运行可靠性。
