汽车翼镜注塑成型模具结构设计

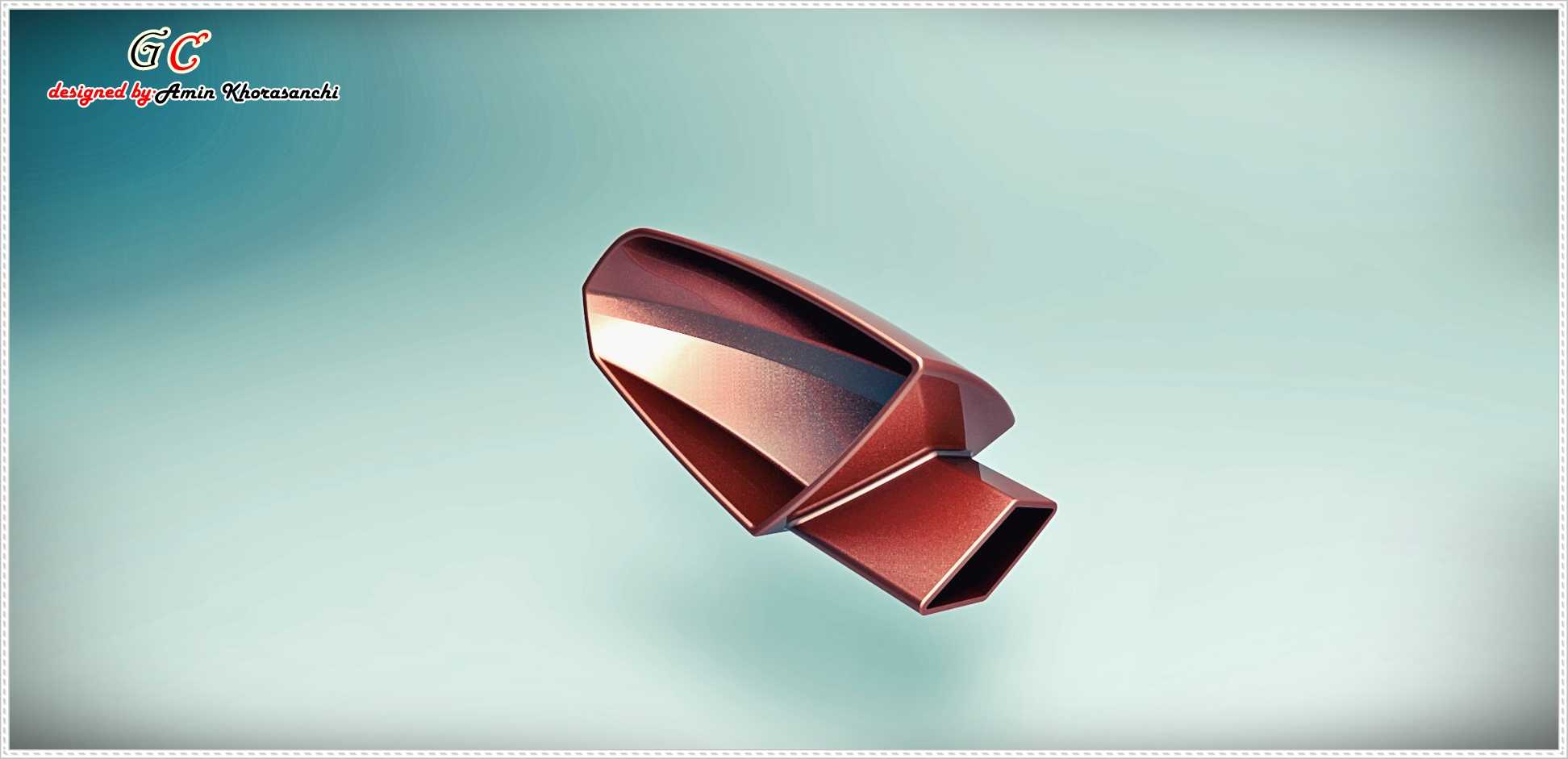

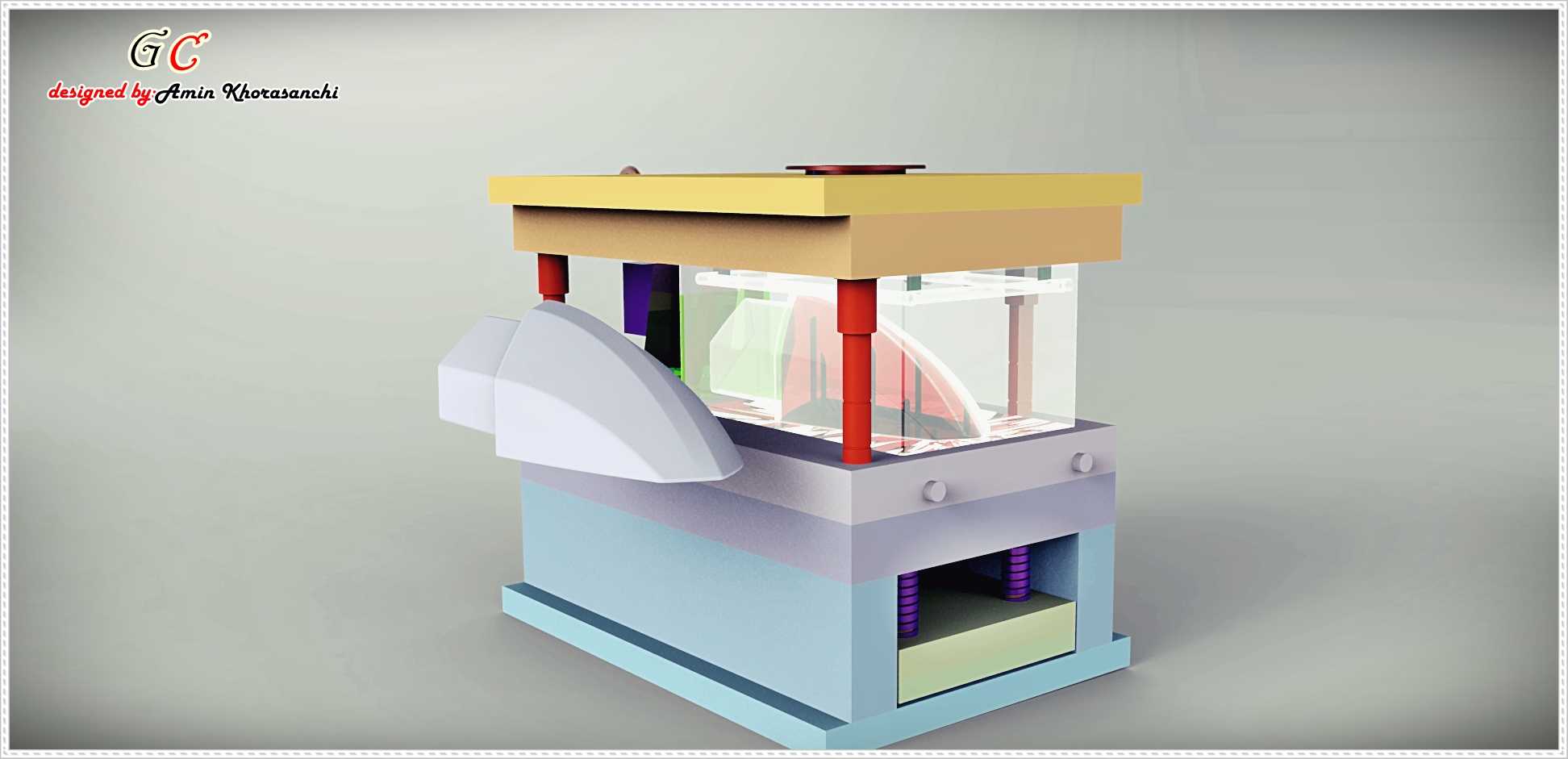

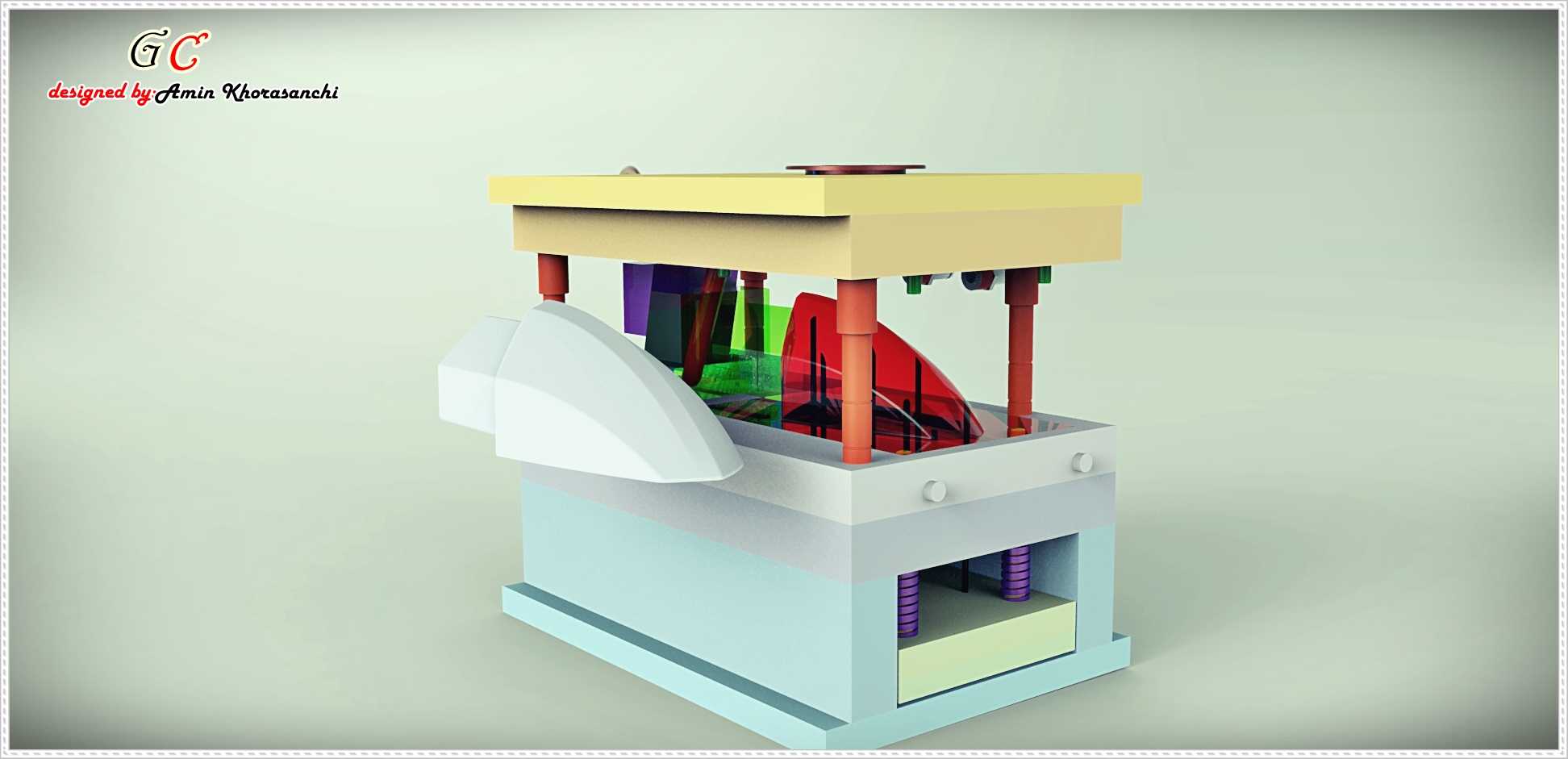

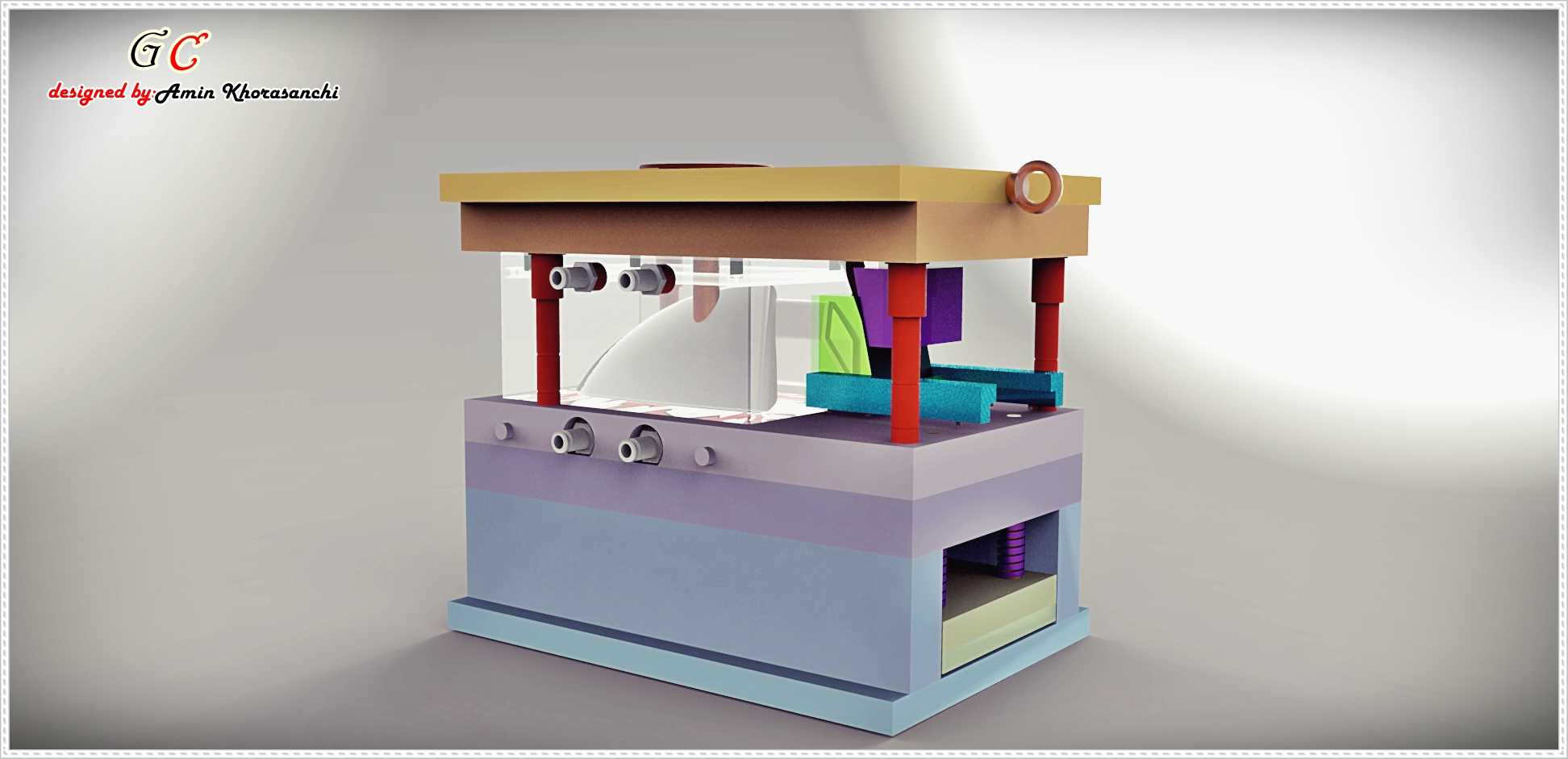

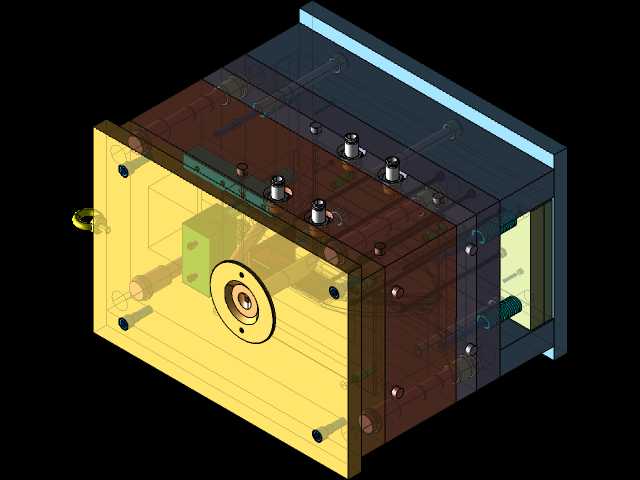

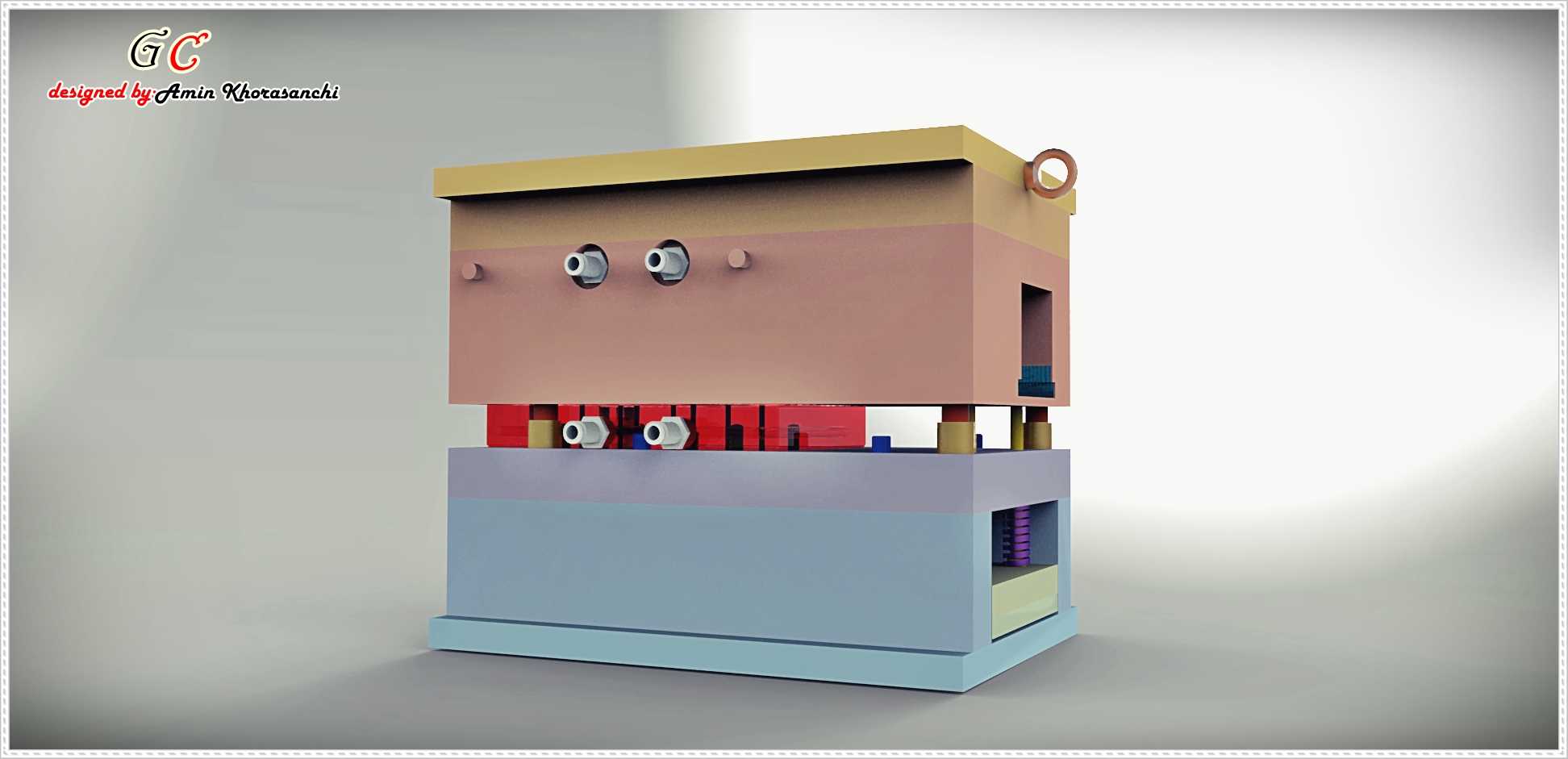

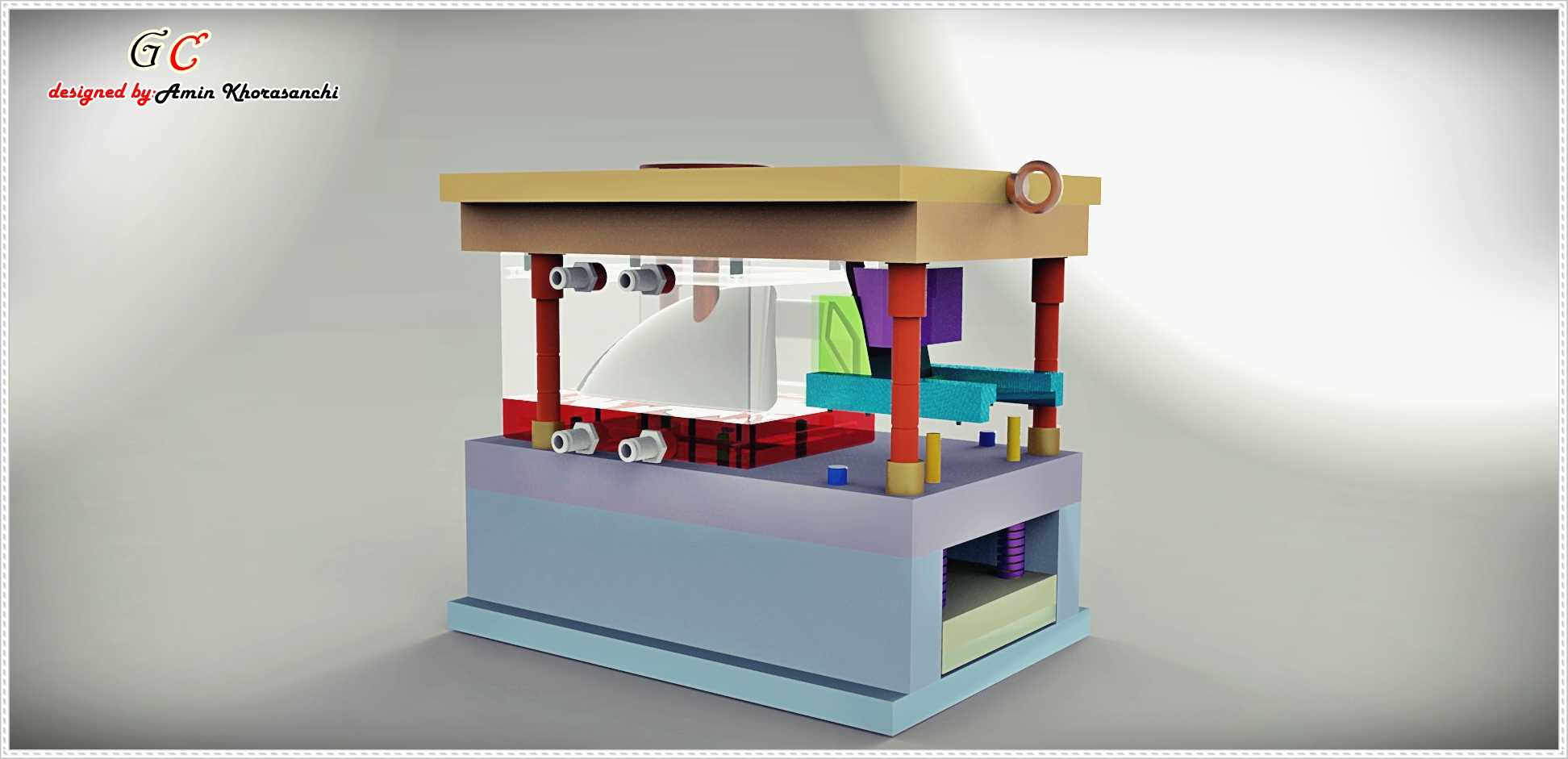

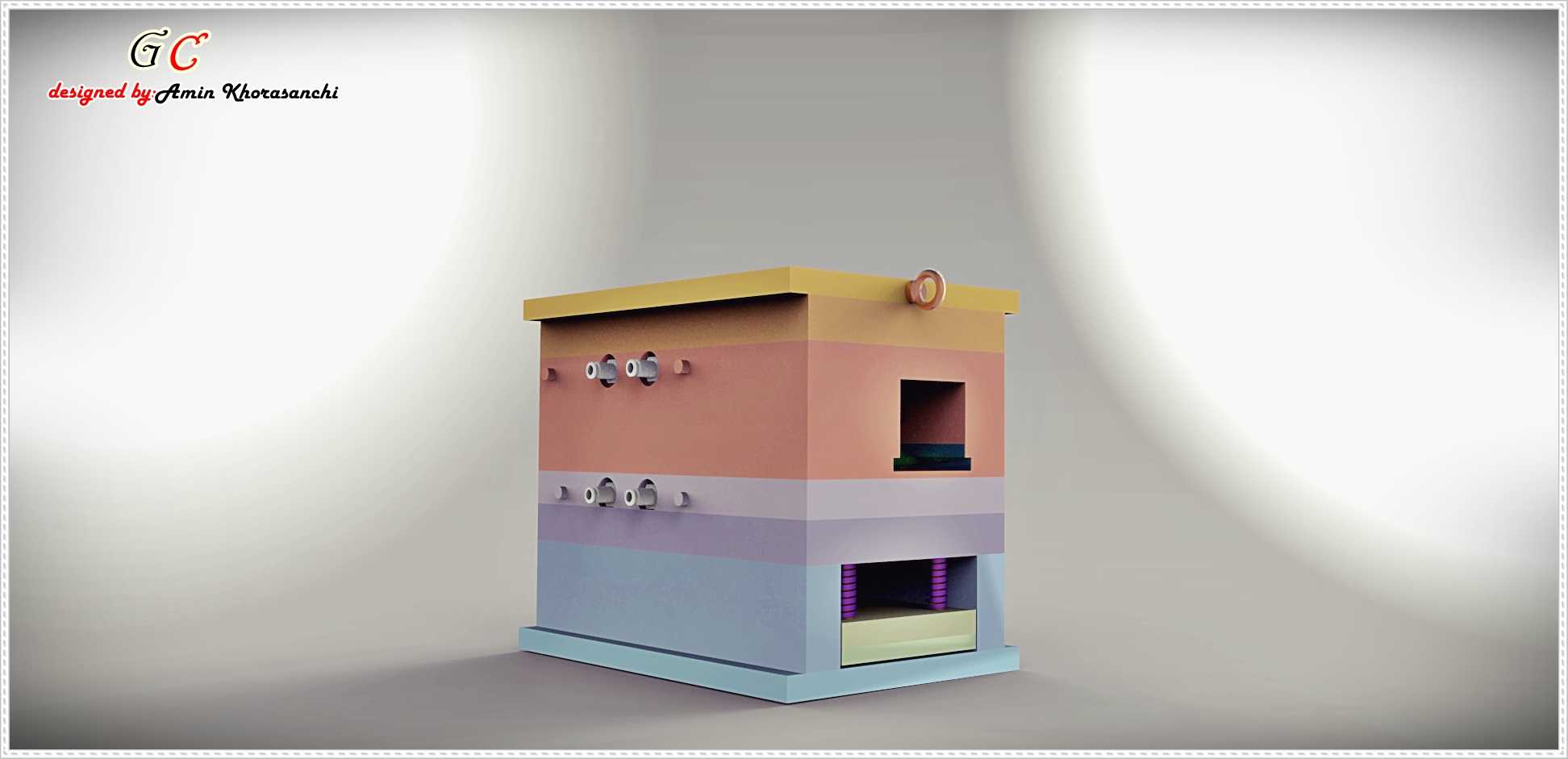

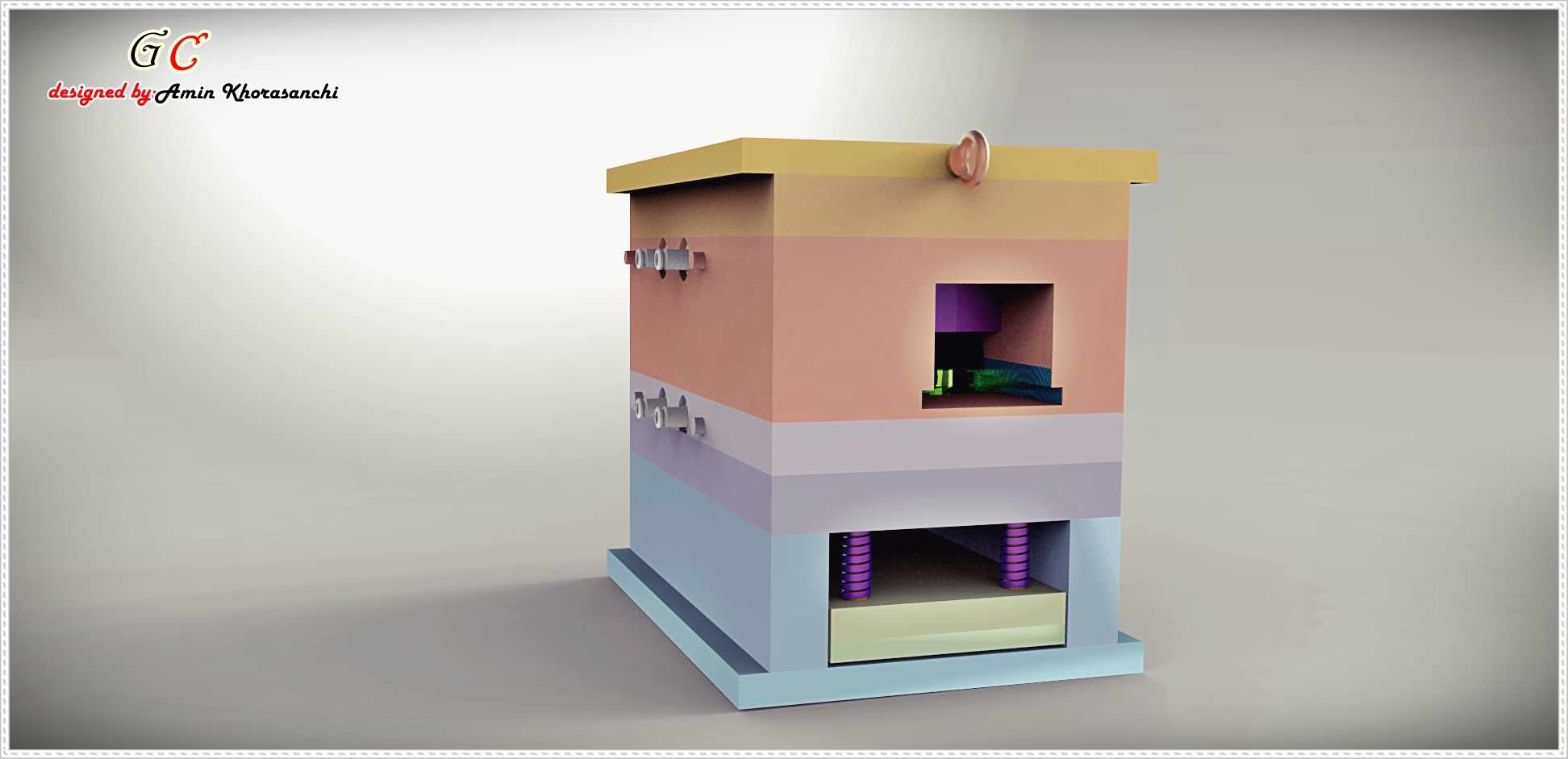

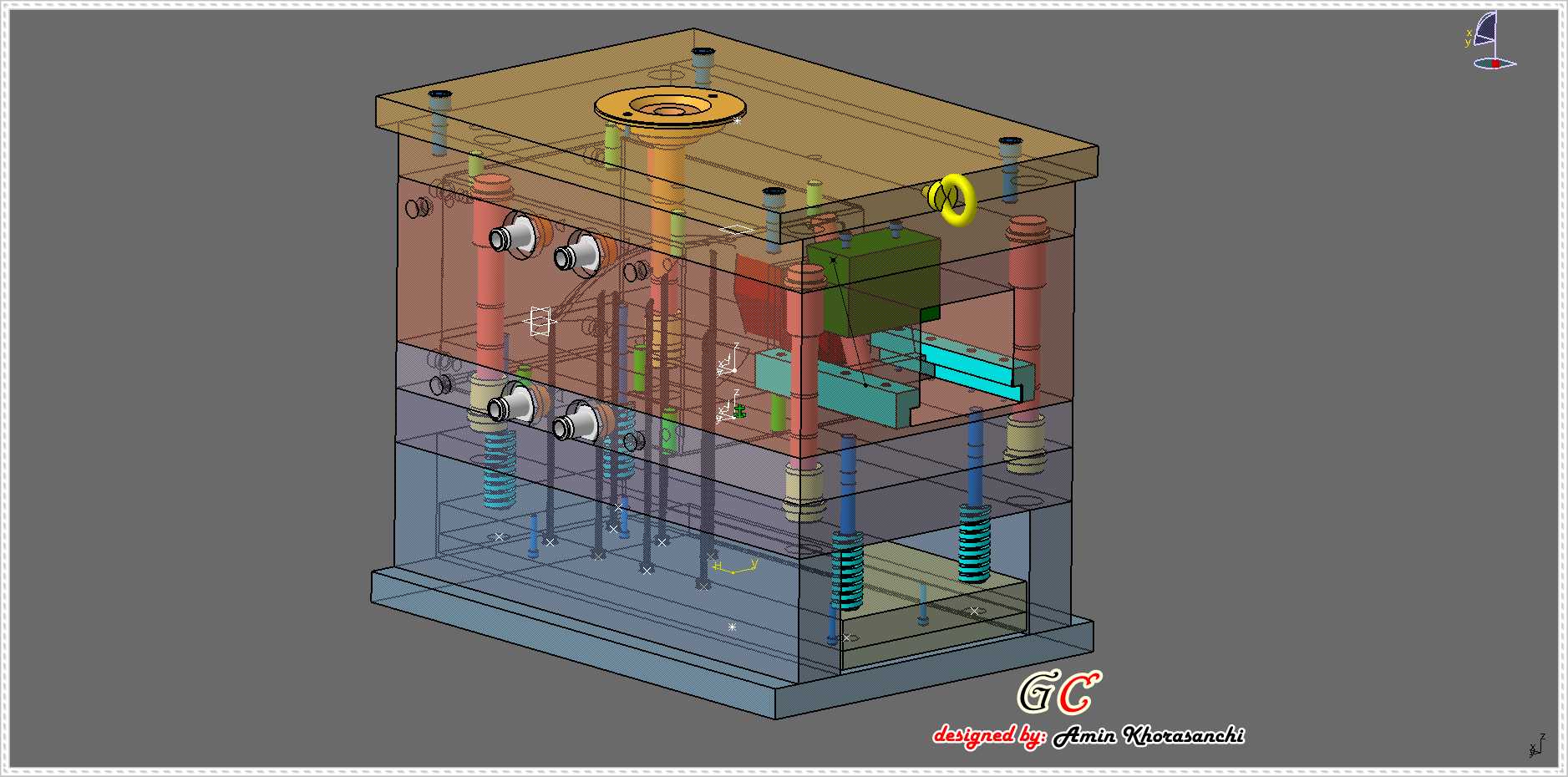

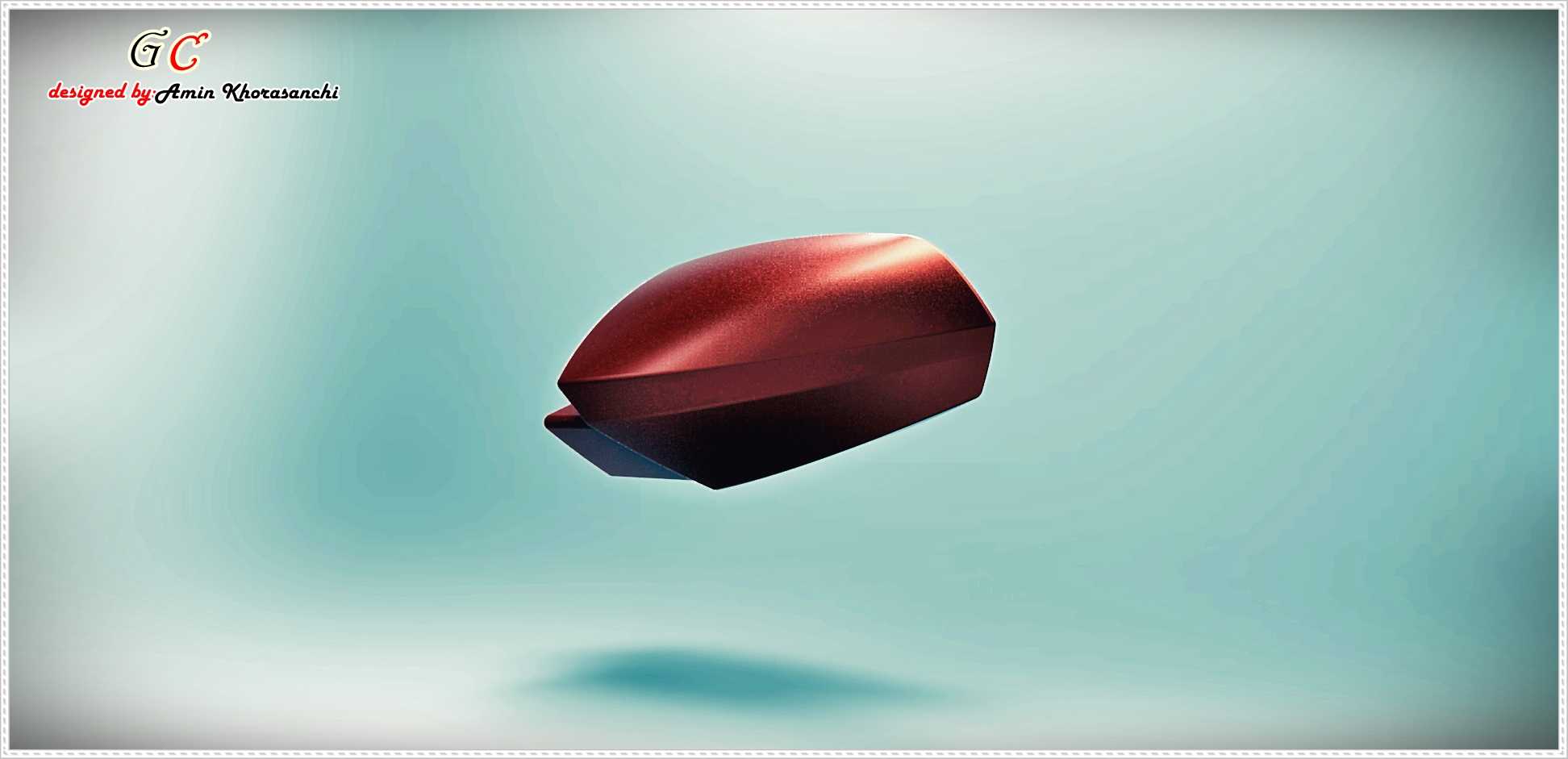

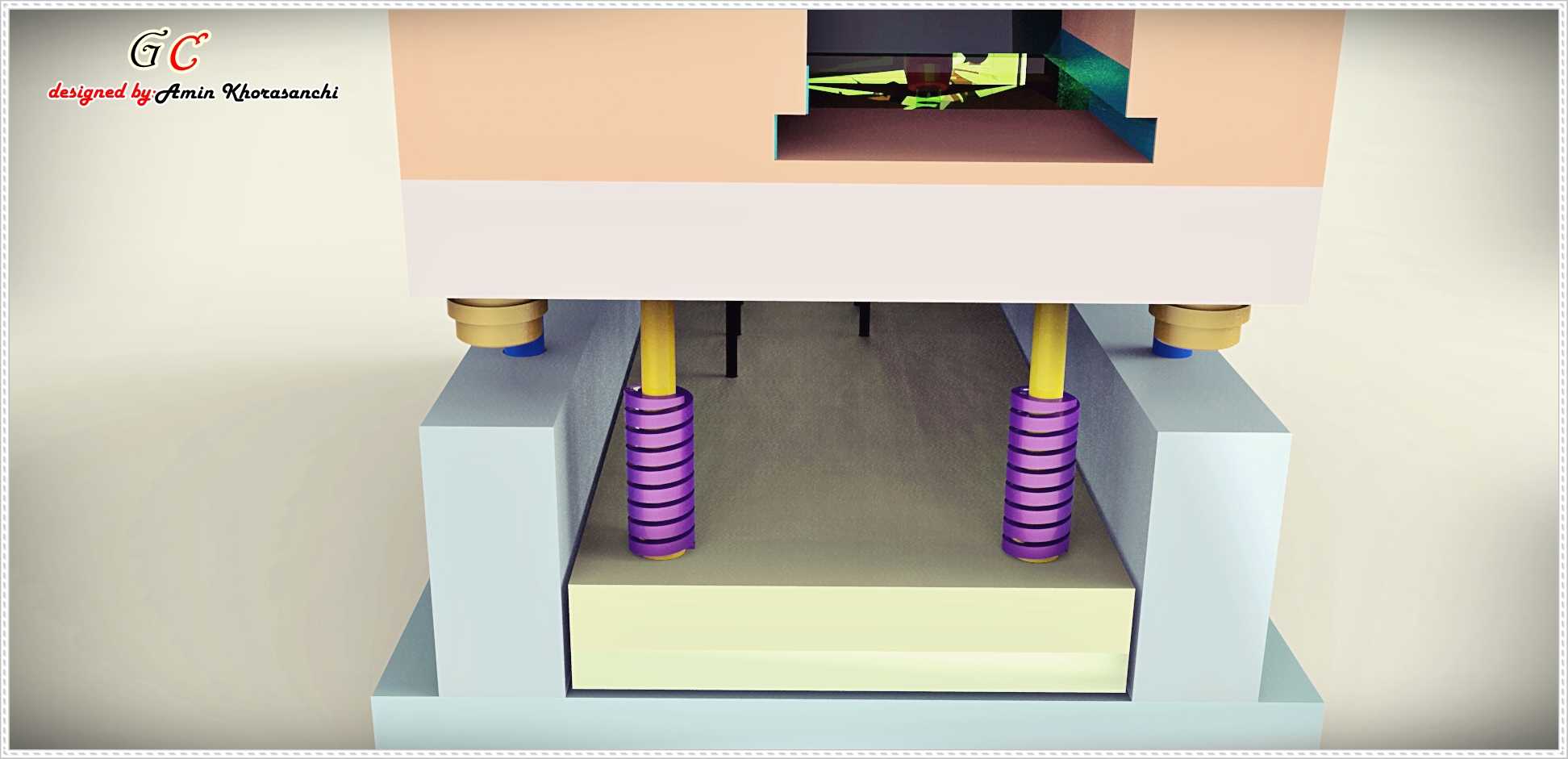

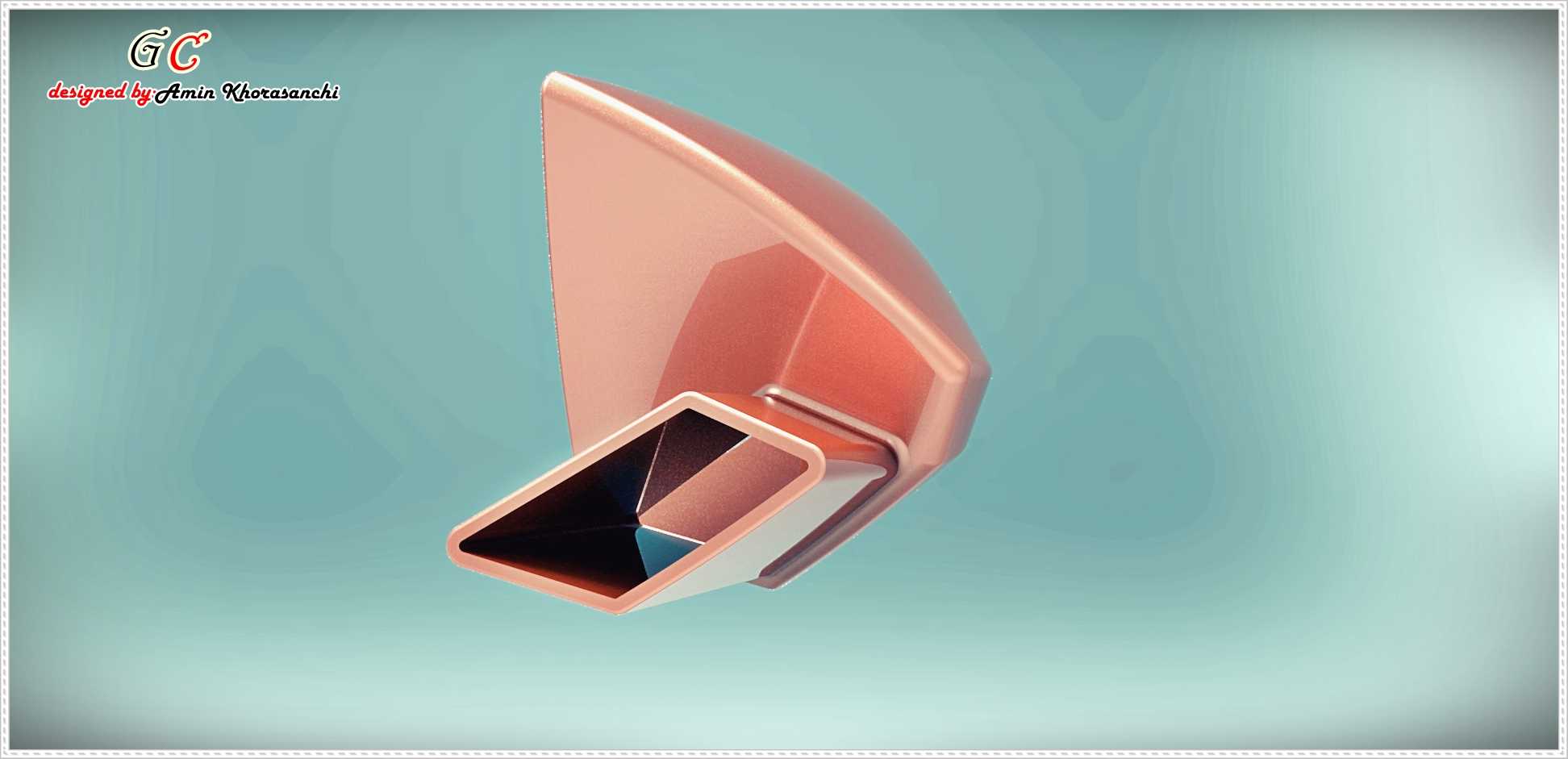

这套模具主要应用于乘用车辆外后视镜翼镜壳体的批量注塑生产场景，是汽车外饰零部件生产环节的核心工艺装备，适配主流热塑性塑料的注射成型工艺，可满足整车配套零部件的尺寸精度与外观质量要求，直接对接汽车零部件供应商的量产生产线，适配常规卧式注塑机的安装规格。从实际用途来看，该模具承担翼镜外壳的精准成型任务，翼镜作为车辆外饰的安全功能件，外壳不仅需要具备耐候、抗冲击的物理性能，还要满足装配贴合度、表面光洁度的外观要求，模具的结构设计直接决定了成品件的成型合格率与生产效率。在功能特性上，模具采用多层板叠装的标准模架结构，集成了完整的浇注系统、温度调节系统、成型型腔组件与顶出脱模机构：浇注系统采用主流道搭配分流道的布局，可将熔融塑料均匀输送到型腔各个位置，避免出现缺胶、熔接痕等成型缺陷；冷却回路沿型腔与型芯周边均匀分布，可精准控制模温，缩短成型周期，减少塑件翘曲变形；顶出机构采用多顶杆协同顶出的布局，顶出力分布均匀，可避免顶出过程中塑件出现顶白、变形问题，同时搭配复位杆与弹性复位元件，保证合模时顶出机构精准回位，避免撞模风险。设计思路上，该模具针对翼镜壳体的曲面外形特征，对型腔与型芯的分型面做了贴合产品轮廓的顺滑处理，分型面锁合面做了精准的贴合设计，避免飞边产生；针对翼镜壳体上的装配卡扣、安装孔位特征，在模具内集成了对应的小型成型镶件，既方便后续的维护更换，也能保证细微特征的成型精度；导柱导套组件沿模架四角对称布置，保证动定模合模时的同轴度，长期生产也不会出现错位问题。在外形尺寸与安装边界上，模架整体采用方正的叠层结构，长宽尺寸适配常规300吨级以内卧式注塑机的拉杆间距，模架总厚度符合注塑机的最大最小模厚安装要求，定位圈、浇口套的尺寸符合通用注塑机的对接标准，上下模的安装螺丝孔位布局符合行业通用的装夹规范，无需额外改装即可直接上机安装调试，模具的开模行程设计预留了足够的取件空间，配合机械手可实现全自动无人化生产，大幅提升量产效率。
