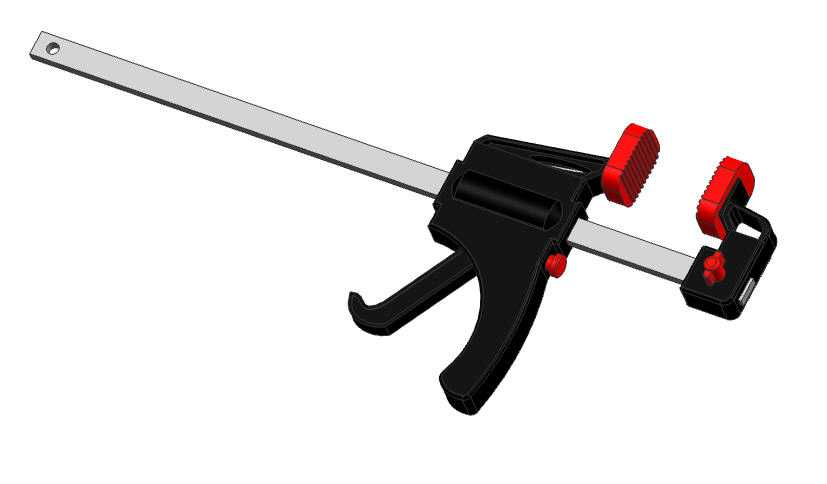

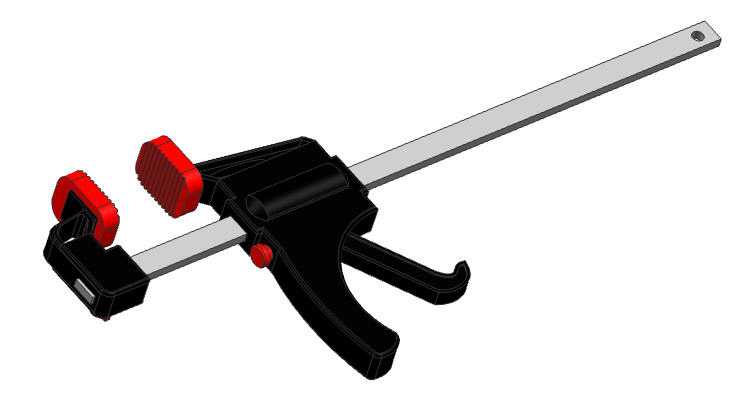

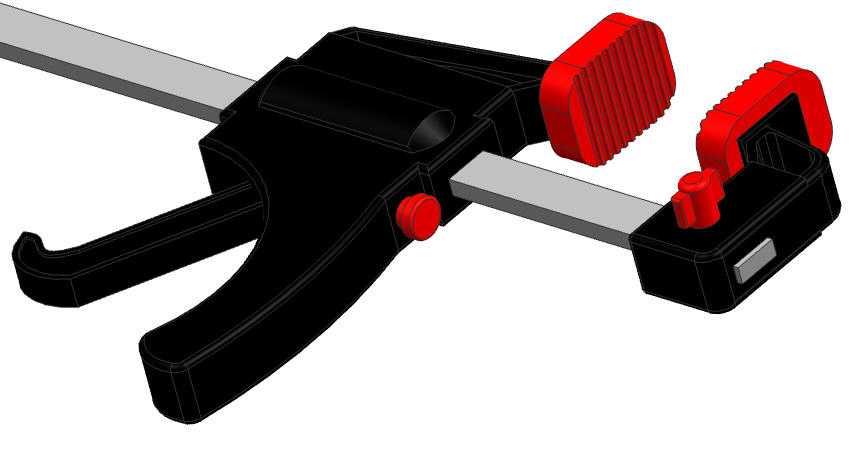

扳机式快速夹紧F型工装夹具结构

这款扳机式快速夹具是面向木工拼装、金属件临时定位、家装施工、小件粘接固定场景设计的手动夹持工具，核心作用是在工件加工、拼接、静置固化过程中提供持续稳定的压紧力，替代传统螺纹旋拧夹具大幅缩短装夹操作的耗时，适配多场景下的快速装夹需求。从功能特性来看，它采用扳机式棘轮递进锁紧结构，握持手柄符合人体工学的弧形曲面设计，单手握持即可通过反复扣动扳机驱动夹块沿导杆滑动进给，无需反复旋转调节螺杆，夹合过程中每一次扣动扳机都会通过内部棘爪卡入导杆的定位齿槽实现单向锁止，不会出现夹持松脱的问题；夹头位置设置了红色软质防滑压垫，接触工件时可以增大摩擦力，同时避免硬质夹体刮伤工件漆面、木材表面或软质加工件表面，尾部的红色扳扣是快速释放开关，按压后即可解除棘爪锁止，快速滑动夹块调整开合距离，操作全程无需额外工具辅助。在设计思路上，整体结构围绕单手操作、快速调节的核心需求展开，导杆采用高强度矩形截面型材，相比圆形导杆具备更强的抗扭抗弯性能，夹持受力时不会出现夹体绕导杆偏转的问题；夹体主体采用增强尼龙加玻纤的材质构型，在保证结构强度的同时降低整体自重，长时间手持操作不易产生疲劳，受力关键的棘爪、锁止卡块位置采用金属嵌件设计，避免频繁操作导致的塑料件磨损，延长夹具的使用寿命。从安装与使用边界来看，这款夹具的导杆长度决定了最大开合夹持距离，可适配不同厚度的工件夹持需求，夹体本身无需固定安装，属于便携式手动工具，使用时只需将固定夹头抵在工件一侧，扣动扳机带动活动夹头进给压紧即可，压头的接触面积经过优化，单位面积压强控制在合理范围，夹持软质木材、塑料件时不会出现压痕凹陷；除了常规的外侧夹持作业，这款夹具还可通过反向安装活动夹头实现向外的撑顶功能，适配框架内支撑、工件撑开校准的作业需求，在木工做框架拼接、板材粘接固定、五金件焊接定位、电子产品维修固定、工艺品涂胶静置等场景下都能提供可靠的夹持力，相比传统的C型夹、螺纹F夹，操作效率可提升数倍，且锁止力会随着扳机扣动的行程逐步增大，操作人员可根据工件的承压能力灵活控制夹持力度，避免夹伤薄壁工件或脆性加工件。
