彩色分体式休闲玩具小艇结构设计

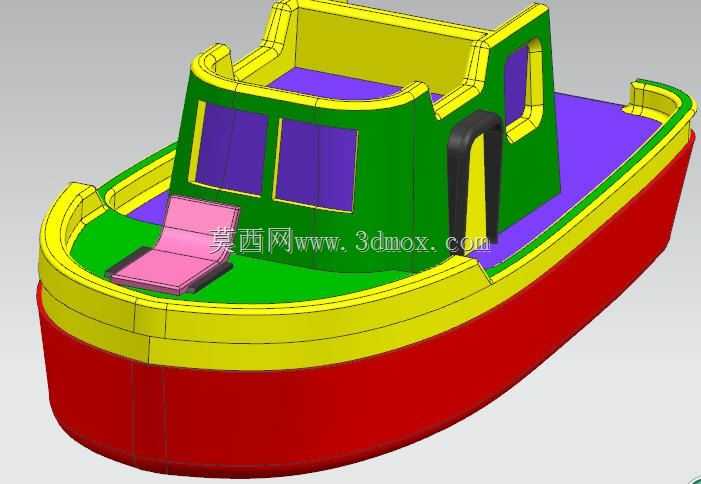

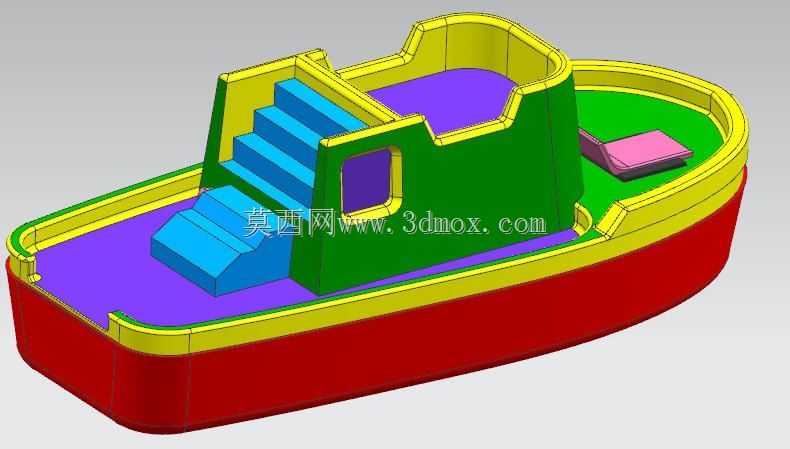

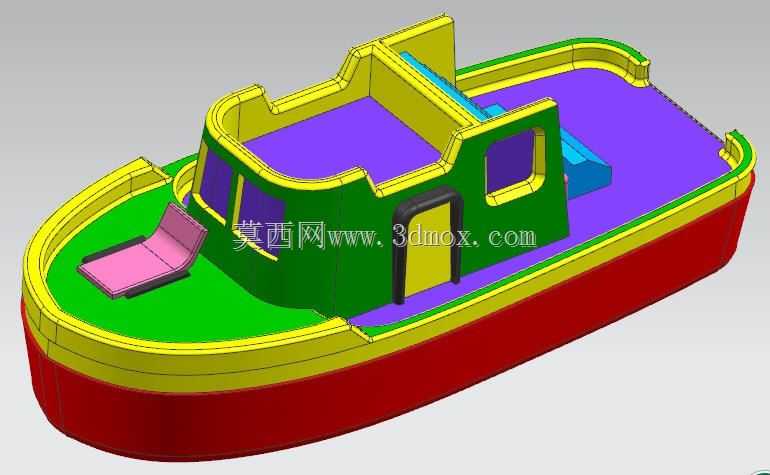

这款玩具小艇的结构设计，首先围绕低龄儿童戏水玩耍的核心场景展开，整体采用大圆角过渡的外形处理，所有外露棱边均做了R3以上的倒圆，避免儿童握持、玩耍过程中出现磕碰划伤的风险，适配浴室戏水、浅滩玩耍、桌面摆件等多类使用场景。从结构分层来看，模型将船体拆分为船身外壳、甲板层、驾驶舱、座椅四个独立可拆分的模块，拆分面均设置在外观分色的分界位置，既适配注塑生产时分色注塑的工艺需求，也能满足玩具拼装的玩乐属性，拆分处的卡扣结构采用0.2mm的间隙配合设计，既保证拼接后的结构紧实度，也能让低龄儿童无需额外工具即可完成拆装。船体下部的红色船身部分，参考了小型内河休闲艇的线型设计，船首做了适度的起翘处理，船底设置了浅V型的导流结构，在浅水环境中推行时能有效降低水阻，避免出现船头扎水的情况，船身侧壁的厚度均匀控制在2.5mm，符合ABS塑胶注塑的壁厚要求，不会出现缩痕、填充不足的生产缺陷。上部的黄色船舷围边，高度设置为12mm，刚好能在戏水时阻挡少量溅入甲板的水流出，同时围边的宽度做了8mm的加宽处理，方便儿童抓握挪动整个船体。甲板层采用绿色与紫色的分区域设计，前部预留的粉色躺椅结构，参考了真实游艇的户外休闲座椅造型，座椅做了15度的后倾角度，贴合玩具小人偶的坐姿倚靠需求，座椅与甲板的连接采用插柱式结构，可单独拆卸更换。中部的驾驶舱结构，侧壁设置了三扇仿真窗户，窗户采用内凹0.8mm的结构设计，无需额外粘贴透明件即可模拟车窗效果，驾驶舱右侧的黑色扶手结构，做了防滑的纹理处理，既可以作为儿童拎取船体的受力点，也能模拟真实船只的登船扶手结构。整体外形尺寸控制在180mm长、70mm宽、90mm高的范围内，刚好适配常规儿童玩具的收纳盒尺寸，不会出现过大难以收纳、过小易被误吞的问题，安装边界上所有可拆分部件的配合公差均控制在±0.1mm，保证批量生产时的装配一致性，船体内部预留了20mm*30mm的空腔，可根据需求加装小型配重块或者电动驱动模块，拓展为电动戏水玩具，无需对整体外壳结构做二次修改。
