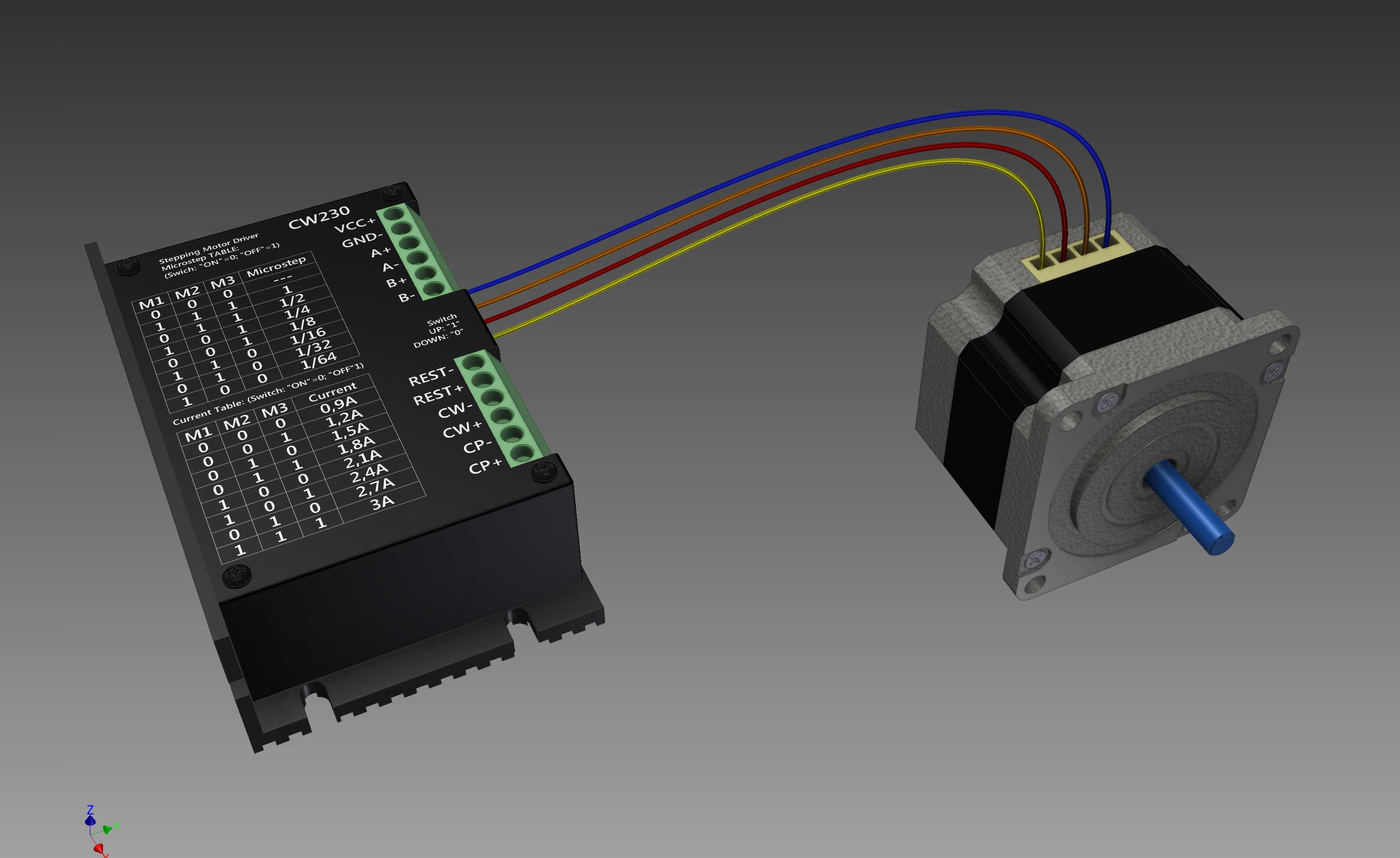

CW230微步驱动器搭配步进电机结构设计

这套CW230微步驱动器与配套步进电机的组合结构，广泛应用于中小型数控加工设备、自动化送料机构、3D打印运动平台、小型雕刻机等需要精准位移控制的工业场景中，是开环运动控制体系里的核心执行与驱动组合。在实际生产场景里，该组合负责将电控系统发出的脉冲信号转化为电机轴的精确角位移，无需额外加装位置反馈元件即可实现稳定的步进输出，能够满足低负载、高精度定位的工位需求，比如小型CNC雕刻机的XYZ轴进给、自动化生产线的物料推送工位、桌面级机械臂的关节驱动等场景都能适配。

从功能特性来看，CW230微步驱动器支持多档位细分调节，面板上排布的拨码开关可快速切换不同的步距角细分档位与输出电流档位，无需复杂的软件参数配置，操作人员通过拨码组合就能适配不同扭矩、不同步距角的两相步进电机，最高可实现整步到1/32步的细分调节，细分运行时电机运转噪音更低、低速抖动更小，输出扭矩更平稳。驱动器两侧预留的接线端子排分别对应电源输入、电机相线连接、控制信号接入，端子旁印有清晰的丝印标识，现场接线时可快速对应引脚定义，降低接错线的概率。驱动器外壳采用带散热鳍片的黑色工程塑料壳体，底部预留标准安装孔位，可直接通过螺丝固定在设备电控柜的安装板上，安装边界适配常规DIN导轨安装或平板螺丝固定两种方式，整体外形紧凑，不会占用过多电控柜内部空间。

配套的步进电机为标准两相混合式步进电机，机身采用方形铝合金端盖结构，输出轴为标准圆柱轴带铣扁设计，可直接搭配联轴器、同步轮等传动件使用，电机出线采用多色屏蔽线直接对接驱动器端子，接线时可通过线色快速区分相线，电机安装法兰符合行业通用安装尺寸，可直接替换同规格的其他品牌步进电机，无需修改设备的安装孔位。整套结构的设计思路围绕易用性与稳定性展开，驱动器的拨码调节方式降低了现场调试的门槛，散热壳体的设计保证长时间运行时的热量散出，电机与驱动器的接线定义一一对应，整套组合可直接集成到各类自动化设备的运动控制单元中，无需额外做适配性结构修改，安装时仅需预留驱动器的固定空间与电机的安装法兰位置即可，整体适配性强，能覆盖多数小型自动化设备的运动驱动需求。
