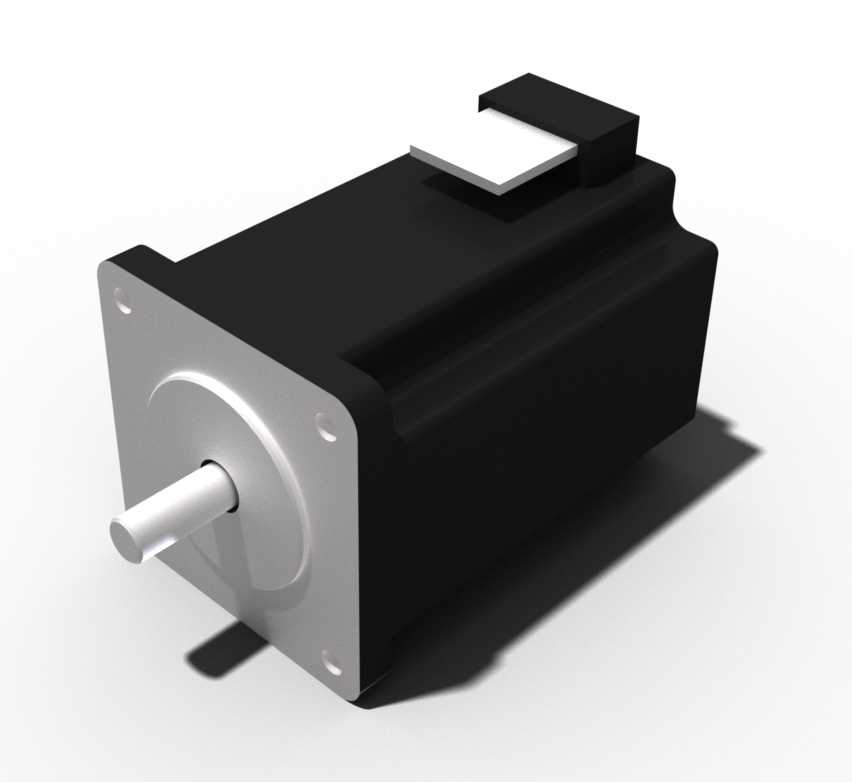

Nema23规格步进电机三维结构设计

这款Nema23规格步进电机的三维结构设计，主要面向小型数控加工设备、自动化传动工位、桌面级数控铣床这类对安装空间、传动精度有明确要求的应用场景，作为整套设备的核心动力输出部件，它承担着将电脉冲信号转化为固定角位移、带动传动副完成精准进给动作的核心作用，不管是数控铣床的XYZ轴进给传动，还是自动化产线上的点位移位、分度转台的角度控制，这类步进电机都能凭借开环控制下的稳定定位表现，满足中低负载工况下的精准传动需求，无需额外加装复杂的反馈闭环组件就能实现可靠的位置控制，大幅降低整套设备的搭建成本与调试难度。从产品功能特性来看，这款步进电机采用方形法兰安装结构，前端输出轴为标准圆柱光轴设计，可通过联轴器直接对接滚珠丝杠、同步带轮等传动部件，电机本体的方形外壳带有均匀分布的安装固定孔位，能够直接通过螺栓锁紧在设备安装立板或者滑台基座上，接线端设置在电机本体顶部，采用凸起式接线座结构，既方便现场布线时的线缆插拔固定，也能避免接线部位与周边安装结构产生干涉。在设计思路上，这款模型优先保障了安装边界尺寸的准确性，整体结构做了适度简化，没有对内部定子绕组、磁钢等细节做过度冗余的刻画，核心聚焦于电机的外部安装尺寸、输出轴伸出长度、法兰孔位间距、接线座占位这些设备布局设计时必须考量的关键参数，能够帮助设计人员在整机方案布局阶段快速完成空间校核，计算设备内部的安装空间余量，匹配对应长度的滚珠丝杠行程，确认离合器、传动座等相邻部件的安装位置是否存在干涉，避免在后续详细设计阶段出现部件占位冲突的问题。从外形尺寸与安装边界来看，这款电机遵循Nema23安装尺寸规范，法兰边长、安装孔中心距、输出轴直径与伸出长度都符合行业通用标准，电机本体的轴向长度适配常规57系列步进电机的尺寸区间，既不会因为本体过长占用过多设备内部空间，也能保证足够的输出扭矩满足小型铣床的进给切削负载需求，顶部接线座的凸起高度也做了准确还原，设计人员在排布设备内部走线槽、防护盖板的时候，可以直接参考模型的占位尺寸预留足够空间，保证整机装配时各部件都能顺利安装到位，不会出现结构碰撞、线缆挤压的问题。
