工业级快速连接锁扣结构设计

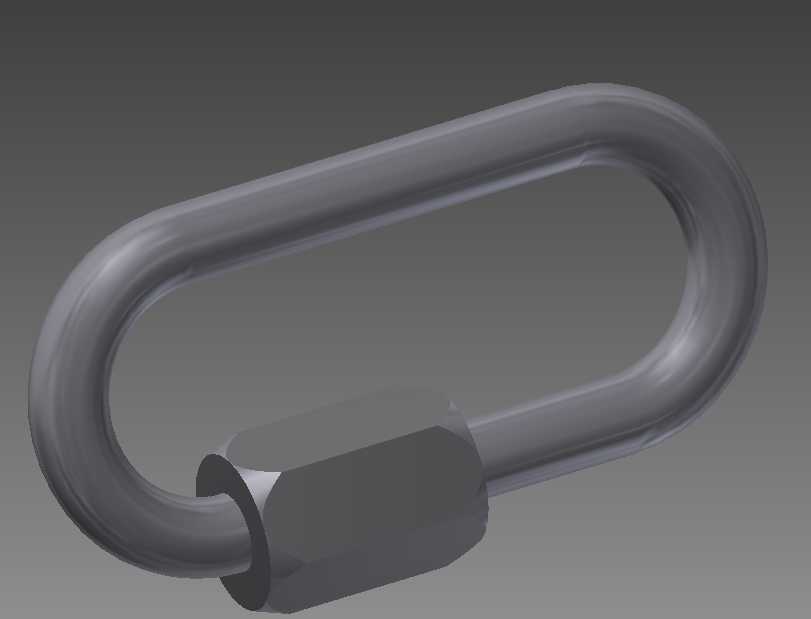

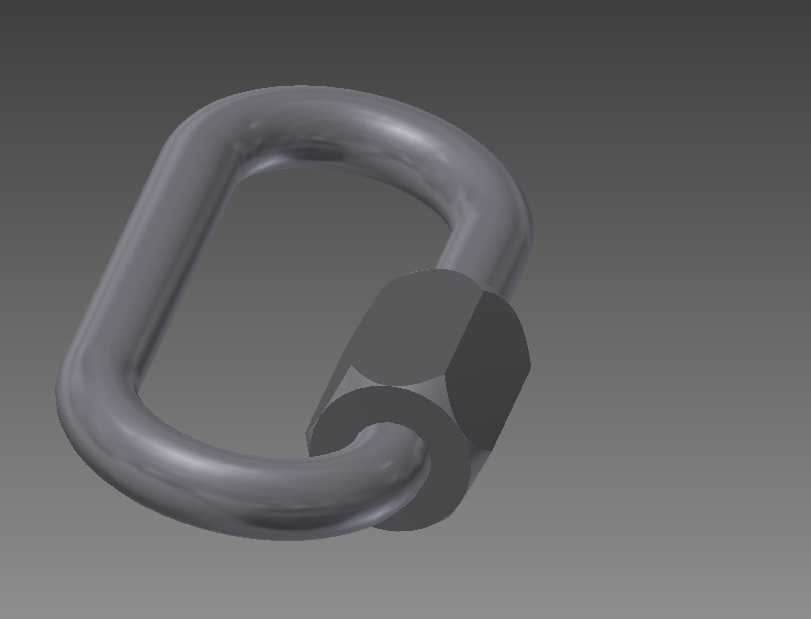

这款快速连接锁扣是面向工业吊装、户外装备、工装夹具等场景开发的承重连接构件，核心作用是在需要频繁拆装连接的工况下，实现两个受力端的快速对接与锁止，替代传统需要工具拧动的螺栓、卸扣连接方式，大幅降低拆装环节的时间成本。在实际应用场景中，这类锁扣广泛覆盖起重作业的临时吊点连接、户外游乐设施的安全绳对接、工业生产线的工装快换、物流仓储的索具接驳等领域，能够在承受额定轴向拉力的前提下，实现单人徒手操作完成连接与拆卸，无需额外辅助工具。从功能特性来看，该锁扣采用U型环配合滑动锁套的结构设计，锁套与U型杆的配合段采用精密间隙配合，当锁套滑动至对接位置时，能够完全包覆U型环的开口端，形成封闭的受力环结构，避免受力过程中U型环开口脱出；锁套表面设计有滚花防滑纹理，即便操作人员佩戴劳保手套也能轻松推动锁套完成开合动作，锁套内部设置有定位弹珠结构，在锁止位置能够提供清晰的到位反馈，避免作业过程中锁套意外滑动导致脱开。设计过程中，工程师重点考量了受力路径的合理性，U型环的弯曲段采用大圆弧过渡设计，避免直角弯折带来的应力集中问题，所有棱边都做了R角倒钝处理，既消除了使用过程中的割手风险，也能减少应力集中点对整体结构强度的削弱；锁套的外形采用六角柱与圆柱结合的造型，既能够在需要额外锁紧力的时候使用扳手辅助施力，也能保证徒手操作时的握持舒适度。安装边界方面，该锁扣的U型环开口尺寸与锁套的行程做了匹配设计，对接端的杆件直径只要小于U型环的开口净宽即可顺利插入，锁止后整体的轴向受力完全由U型环的闭合环体承担，不会对锁套施加额外的径向剪切力，整体外形紧凑，在狭小的安装空间内也能顺利完成操作，不需要预留过大的操作空间。整体结构没有多余的零散零件，所有部件都集成在锁扣本体上，避免了拆装过程中小零件丢失的问题，表面采用哑光喷塑处理，兼具防锈能力与耐磨性能，能够在潮湿、多粉尘的工业环境下长期稳定工作，不会因为锈蚀导致锁套卡滞无法滑动。
