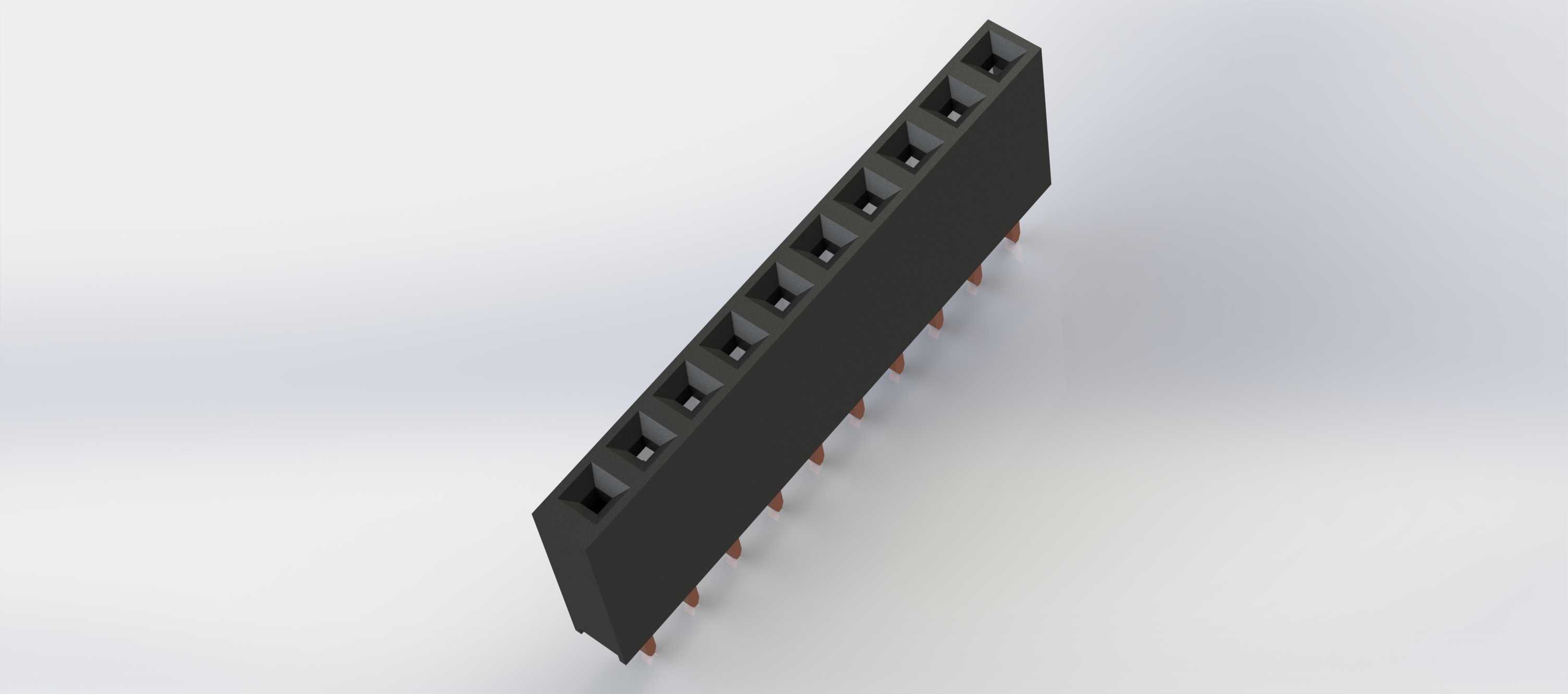

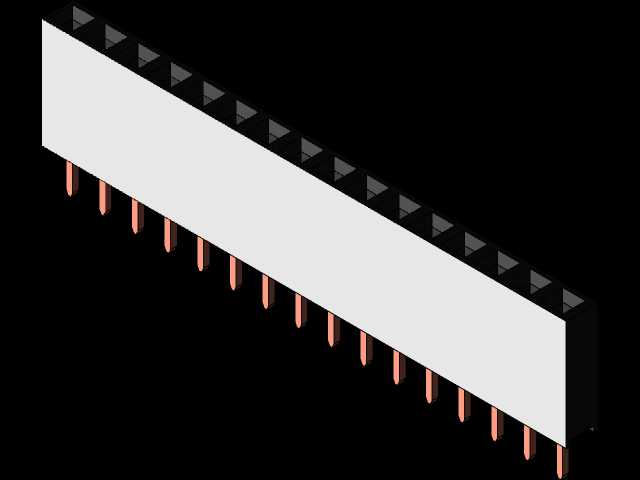

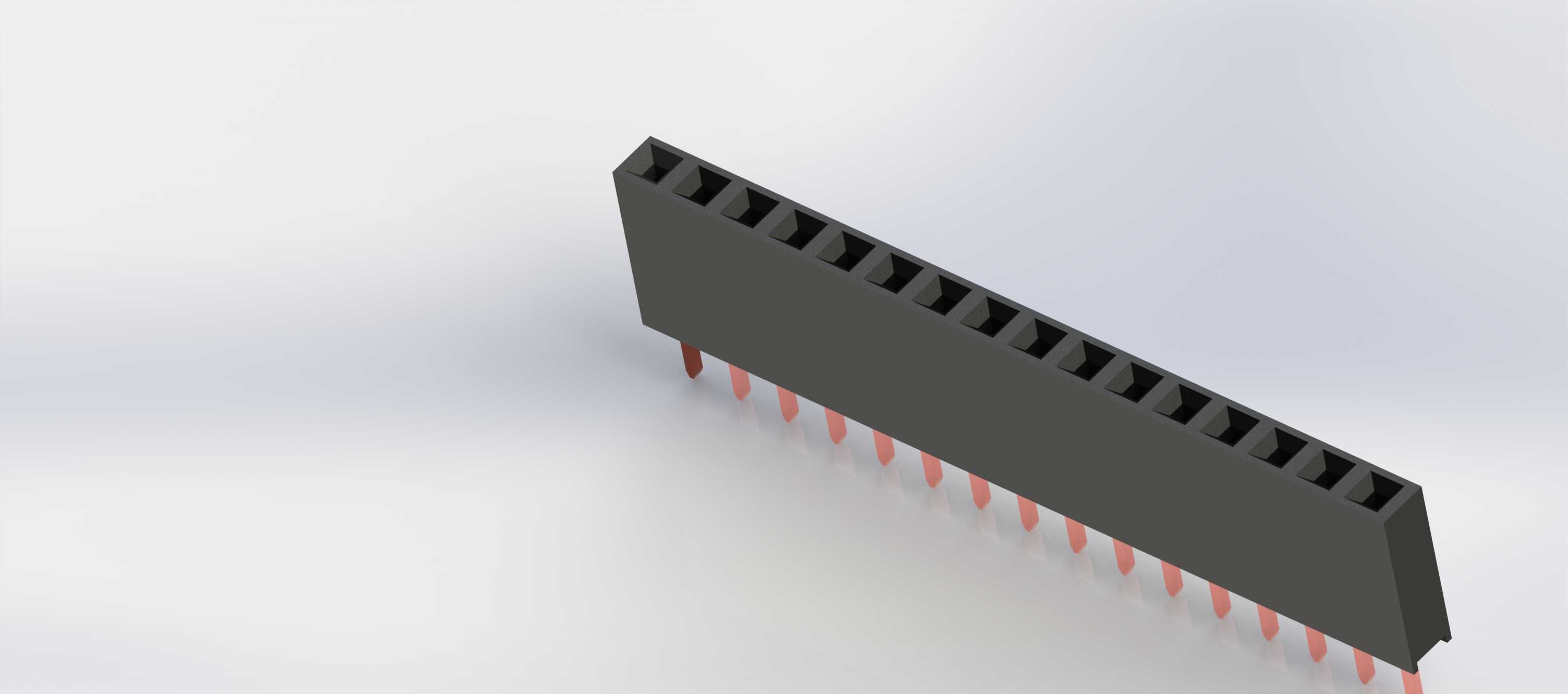

农用收割机台内螺纹连接排针结构

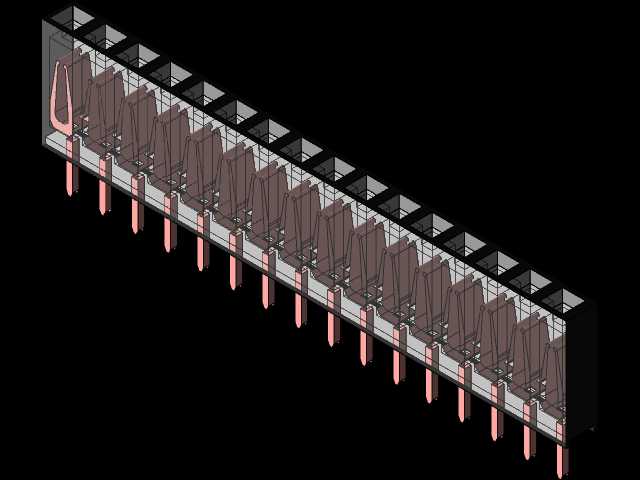

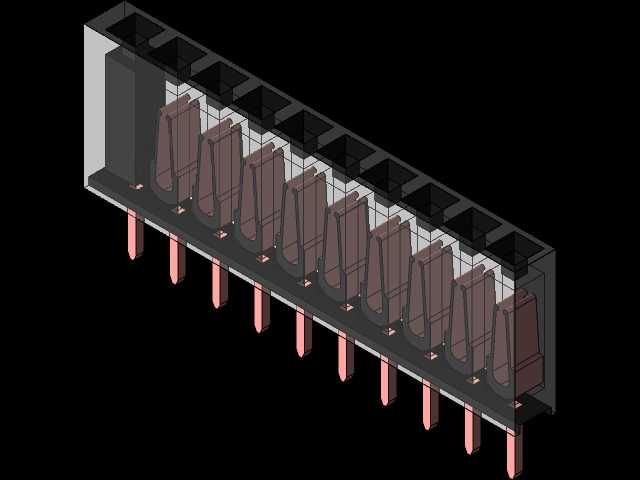

该结构件主要应用于联合收割机收割台的电控信号传输回路中，作为收割台内部传感器线路与主控线束之间的板对板连接载体，承担着割台高度检测、喂入转速反馈、作物流量监测等多路弱电信号的稳定传输职能，是收割台电控系统里保障信号链路可靠导通的核心连接部件。在实际田间作业场景中，收割台会持续承受作物秸秆冲击、机身高频振动、田间扬尘侵入以及早晚温差带来的凝露影响，该结构采用单排等距排布的内螺纹接触孔设计，每一路接触端子都带有内螺纹锁紧结构，配套插针接入后可通过螺纹咬合实现机械锁止，避免农机行进过程中的持续振动导致接插件松脱、接触不良，大幅降低恶劣作业环境下的线路故障概率。设计阶段充分考虑了收割台内部的安装空间限制，整体采用窄长型直排布局，主体基座采用耐高温、抗冲击的绝缘工程材质，将16路接触端子等距嵌装在基座内部，相邻端子之间设置有隔离挡墙，避免多信号并行传输时出现串扰问题，基座底部伸出的焊脚可直接焊接在收割台的控制PCB板上，安装时无需额外固定支架，直接通过焊脚与板面的焊接强度即可实现整体固定，安装边界紧凑，不会占用收割台内部过多的走线空间。每一路内螺纹接触孔都做了倒角导向设计，现场检修更换插接线束时，无需精准对位即可快速将插针导入孔内，通过螺纹旋接完成连接，相比普通插拔式接插件，其连接拉脱力提升三倍以上，即使在收割台遇到硬土块、石块冲击产生剧烈震动的工况下，也能保持每一路信号的稳定导通。同时基座的绝缘材质可抵御田间常见的化肥、农药雾气腐蚀，外露的金属接触部分做了镀锡防氧化处理，在高湿度、高粉尘的作业环境下也不会出现接触电阻升高、信号衰减的问题，完全适配农机设备长期户外作业的使用需求。
