壁挂式金属防护电控箱体结构设计

这款壁挂式金属电控箱体，是面向工业低压配电、小型设备电气控制场景开发的防护类壳体结构，主要用于工厂车间、商用建筑、户外配套设备的电气元件容纳与防护，可将断路器、接线端子、小型控制模块等电气部件集中收纳在封闭腔体内，既避免外界粉尘、水汽、外力磕碰对电气元件造成损伤，也能防止无关人员误触带电部件引发安全事故，是低压配电末端、单机设备电控系统的核心承载部件。

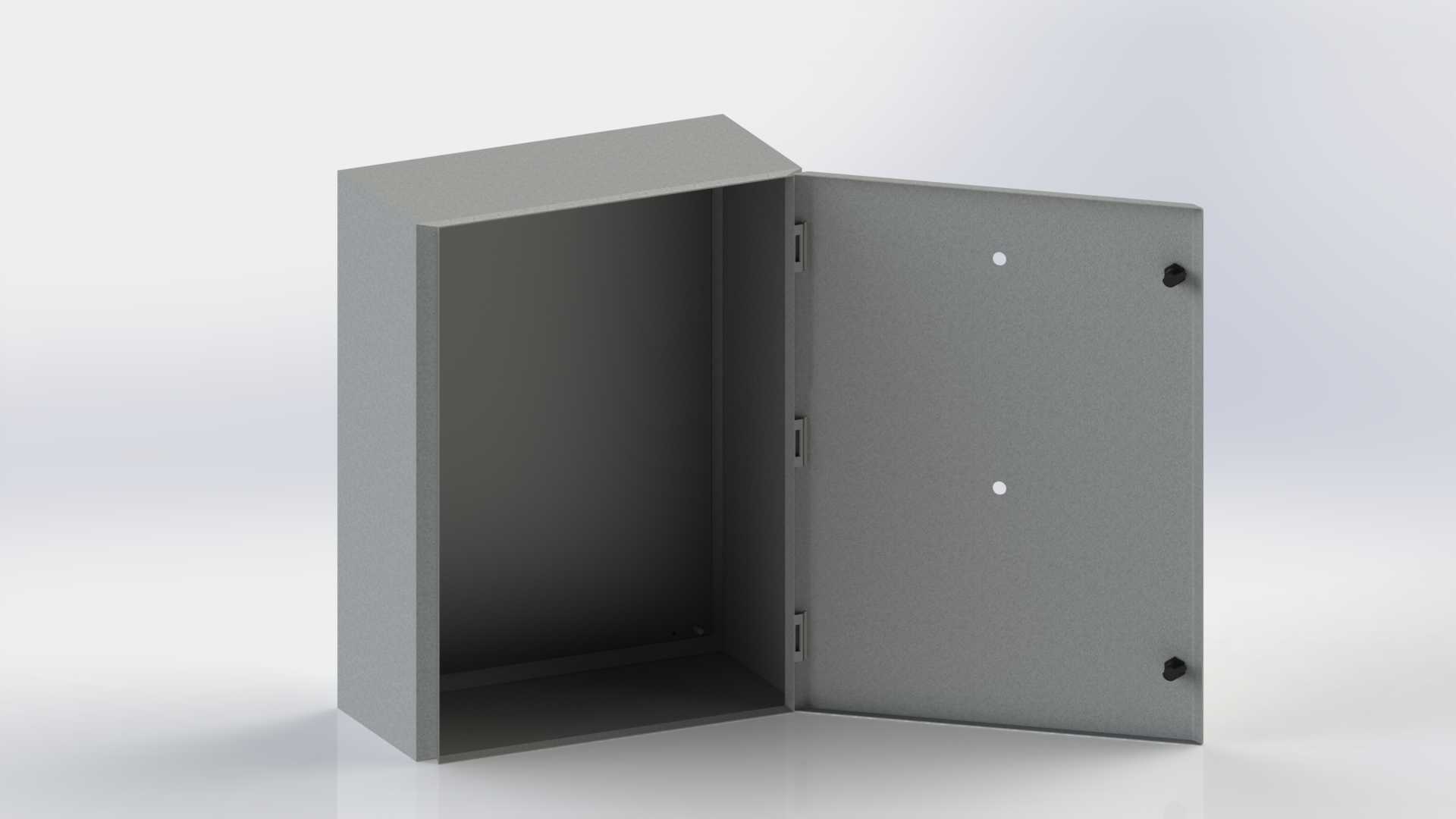

从功能特性来看，箱体采用分体式门体与腔体结构，门体侧边设置多组合页连接位，开合顺畅无卡顿，关闭后可通过侧边锁具实现锁紧固定，非授权人员无法随意开启，满足电气安全防护的基本要求。门体上预留的两个安装点位，可用于安装状态指示灯、操作按钮或者观察窗，无需额外开孔即可实现基础的人机交互功能，适配多数小型电控系统的配置需求。腔体内部为平整的无隔断空间，用户可根据实际元件排布需求自行安装导轨、安装板，灵活布置不同规格的电气元件，适配不同功率、不同功能的配电或控制回路使用。

设计过程中充分考虑了钣金加工的工艺特性，所有折边均做了圆角过渡处理，既避免加工、安装过程中锐边划伤操作人员，也能提升箱体整体的结构强度，减少薄钣金受力变形的概率。箱体背部为平整安装面，可直接贴合墙面或设备立面通过膨胀螺栓固定，安装后贴合度高，不易出现晃动，适配墙面、设备机架、立柱等多种安装载体。

外形尺寸为800mm×600mm×300mm，属于中等规格的壁挂箱体，内部有效容纳空间充足，可同时容纳多组小型断路器、接线端子排以及小型PLC模块，既不会因尺寸过大占用过多安装空间，也不会因内部空间局促导致元件排布拥挤、散热不畅。300mm的深度预留了足够的接线空间，操作人员在腔体内完成接线、检修操作时无需过度探入，操作便利性更强。安装边界方面，箱体背部的安装孔位按照通用壁挂箱体的标准间距设置，可适配多数现有墙面安装支架的孔位，替换旧箱体时无需重新打孔，降低现场改造的施工成本。箱体整体采用冷轧钢板材质，表面做喷塑处理，具备基础的防锈、防腐蚀能力，可在常规室内环境下长期使用，若用于户外场景可额外增加防雨檐、密封胶条等配件，进一步提升防护等级。
