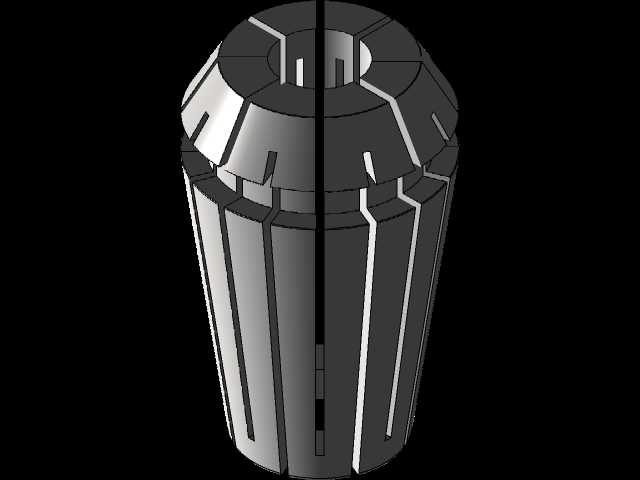

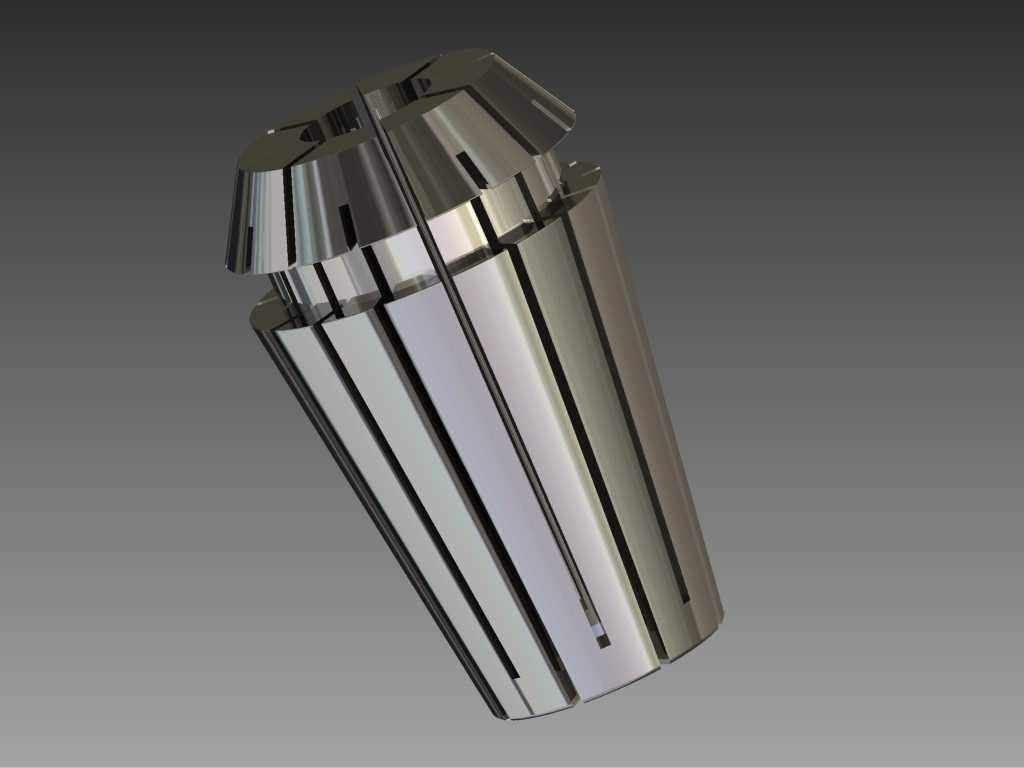

ER16高精度弹簧夹头夹持部件

ER16夹头是数控加工领域应用极为广泛的弹性夹持元件，主要配套安装在CNC加工中心、数控铣床、雕刻机等设备的主轴端部，承担着夹持直柄刀具、工件棒料的核心作用，是保障加工精度与切削稳定性的关键配套部件。在实际生产场景中，这类夹头广泛覆盖精密零件加工、模具制造、小型五金件量产等多个加工场景，无论是铣削、钻孔、攻丝还是铰孔工序，都能通过自身的弹性形变实现对刀具或棒料的均匀抱紧，避免加工过程中出现刀具偏摆、打滑甚至飞出的安全隐患，同时也能有效降低刀具跳动带来的加工面粗糙度差、尺寸精度超差等问题。这款ER16夹头采用经典的开缝式弹性结构设计，整体为锥形外轮廓，能够与主轴内部的锥孔完美贴合，当锁紧螺母施加轴向压力时，夹头会沿锥面轴向移动，同时均匀向内收缩，对中心孔内的物件形成360度全周抱紧力，这种受力方式可以让夹持力均匀分布在被夹持件的整个圆周面上，相比普通螺丝顶紧的夹持方式，夹持同轴度更高，受力更均匀，尤其适合高速切削的加工场景。设计过程中重点考量了夹持精度与使用寿命的平衡，夹头的开缝布局经过优化，既保证了足够的收缩量来适配对应公差范围内的柄径，又避免了开缝过多导致的刚性不足问题，夹头的内孔与外锥面的同轴度控制在微米级，能够保障刀具安装后的径向跳动控制在极小范围内，有效延长刀具的使用寿命，提升加工表面质量。从安装边界来看，这款夹头完全遵循ER16系列的标准尺寸规范，外锥度为通用的8度锥角，整体长度、最大外径都符合行业通用标准，可以直接适配所有标准ER16规格的刀柄与锁紧螺母，不需要额外修改主轴或刀柄结构，替换安装十分便捷，夹头的内孔适配0-2.5mm直径范围的直柄刀具或棒料，能够覆盖小型精密加工场景下的大部分小直径刀具使用需求，无论是硬质合金铣刀、钻头还是小型丝锥，都能获得稳定可靠的夹持效果。在日常使用中，这类夹头配合对应的ER螺母使用，锁紧力矩控制在合理范围内即可获得足够的夹持力，同时定期清理夹头锥面与内孔的切屑、油污，能够有效保障夹持精度，延长夹头的使用寿命，是数控加工场景中不可或缺的基础配套元件。
