小型轮式车辆双轮独立前悬架结构

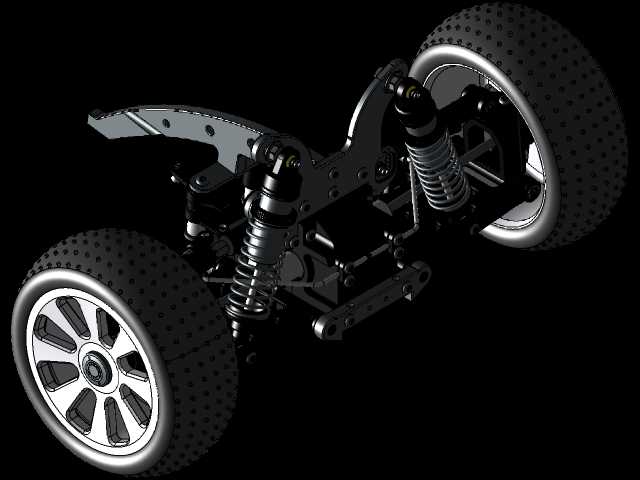

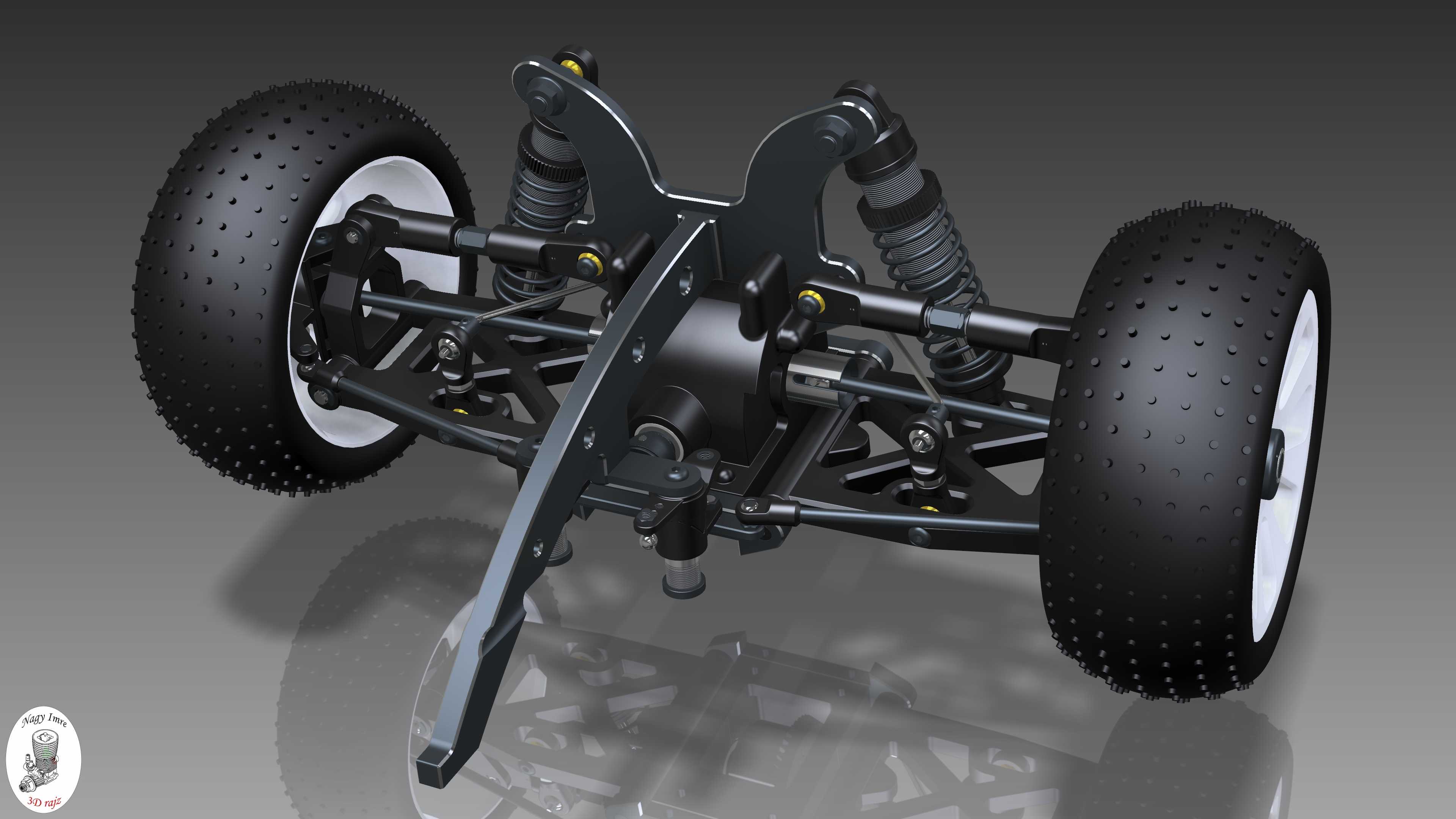

这套小型轮式车辆前悬架结构，主要适配于轻型电动代步车、小型场地作业车、遥控特种作业小车以及小型工程巡检车辆的前部承载与行走系统，在低速非铺装路面通行、厂区内部物料转运、园区安防巡检、户外休闲越野小车等场景中，能够为车辆提供稳定的行走支撑与震动过滤能力，是小型轮式车辆前部行走系统的核心承载部件。从实际用途来看，该悬架承担着前部车身的全部垂直载荷，同时传递车辆转向、制动过程中的横向与纵向力矩，能够在车轮经过凹凸路面时，通过减震组件的往复运动抵消路面传递的冲击，避免刚性冲击直接传递至车身框架，既能够提升驾乘人员的乘坐舒适度，也能够保护车身上搭载的精密电子元件、作业工装不会因为持续震动出现松动或损坏，同时还能够保证车轮始终与地面保持足够的接触面积，提升车辆在湿滑、颠簸路面的抓地力，减少车轮打滑、弹跳的概率，提升车辆行驶的稳定性与操控安全性。在功能特性层面，该悬架采用双横臂独立悬架结构形式，左右两侧车轮的跳动互不干扰，相比整体桥式前悬架，能够大幅减少车身在单侧车轮遇障时的侧倾幅度，同时搭配螺旋弹簧与筒式液压减震器的组合减震结构，弹簧负责承载垂直方向的载荷与冲击，减震器则负责抑制弹簧往复跳动的余震，避免车辆经过颠簸后出现持续的上下晃动。悬架的摆臂连接点均采用带密封结构的铰接销轴，能够在户外多尘、多雨的使用环境下减少泥沙进入铰接缝隙，降低部件磨损速度，延长整体结构的维护周期，转向节部位预留了转向拉杆的安装接口，能够兼容齿轮齿条式转向机的连接需求，实现前轮的转向功能，同时轮毂部位预留了标准的轴承安装位与制动组件安装空间，可根据使用需求搭配碟刹或鼓刹组件，满足不同载重等级的制动需求。从设计思路来看，该悬架在设计阶段充分考虑了小型车辆的轻量化需求，主承载摆臂采用高强度钢板冲压成型结构，在保证结构强度的前提下尽可能降低部件自重，减少前部车身的簧下质量，提升减震系统的响应速度，同时所有铰接点的位置都经过运动学仿真优化，在车轮上下跳动的全行程内，车轮的前束角、外倾角变化量都控制在合理范围内，避免轮胎出现异常偏磨，也能够保证转向手感的一致性，不会因为悬架压缩出现转向力度忽轻忽重的问题。在外形尺寸与安装边界层面，该悬架整体宽度适配轮距在800mm至1000mm区间的小型车辆，悬架总高度在完全伸展状态下为320mm，最大压缩行程为80mm，能够满足绝大多数小型非道路车辆的离地间隙需求，上部的减震器安装座采用标准化的孔位设计，可直接固定在车辆前部的车架纵梁上，下部摆臂的前后安装点间距为160mm，安装孔直径为12mm，能够适配多数小型车辆的前部车架安装孔位，不需要对车架进行大规模改装即可完成装配，转向拉杆的连接点位于悬架中部靠后位置，与转向机输出轴的距离适配多数前置转向机的布置方案，整体安装边界紧凑，不会占用过多的前部车身空间，能够为车载电池、作业工装、储物空间留出更多的布置余量。
