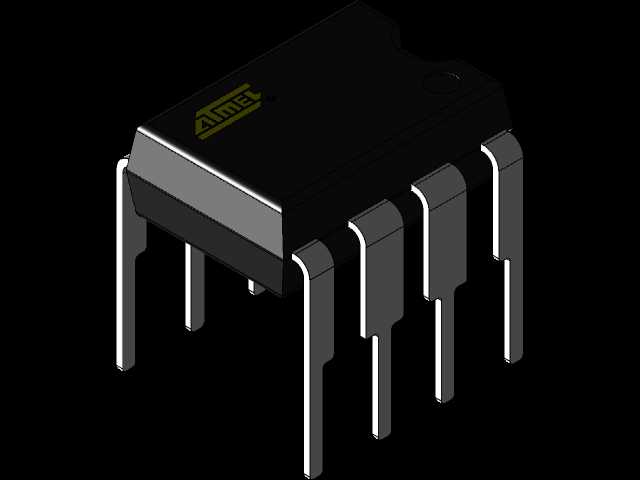

直插式八引脚微控制器芯片结构建模

本次建模的直插式八引脚微控制器，是嵌入式控制领域应用极为广泛的基础半导体器件，在消费电子、工业控制、智能家居、小型物联网终端等场景中承担核心控制职能，可实现逻辑运算、信号采集、外设驱动、指令收发等核心功能，是各类小型智能设备的控制核心载体。从实际应用场景来看，这类八引脚微控制器常被用于小型家电控制板、简易传感器节点、玩具电控模块、小型电源管理单元中，凭借精简的引脚配置与足够的运算性能，在对PCB空间要求严苛、控制逻辑复杂度适中的场景下，能够以极低的硬件成本完成控制需求，同时直插封装的形式也适配小批量手工焊接、实验室原型验证、教学实验等场景，无需专用贴片焊接设备即可完成装配，大幅降低了中小批量项目的生产与调试门槛。从产品功能特性来看，该类微控制器内置可编程闪存、通用IO接口、基础通信模块，可通过烧录程序实现自定义控制逻辑，八引脚的配置分别对应电源输入、接地、通用输入输出与通信接口，在保证核心功能完整的前提下最大限度压缩了器件体积，适配各类紧凑型电控设计需求。本次建模过程中，首先还原了器件的双列直插封装结构，严格遵循行业通用的封装尺寸规范，精准还原了芯片本体的长宽高参数、引脚的间距与伸出长度，引脚的弯折角度、截面尺寸完全匹配实际器件的物理形态，确保模型导入PCB设计软件后可直接用于布局校验，避免出现安装干涉问题。建模时重点还原了芯片本体表面的标识区域、引脚的金属质感与塑封本体的哑光质感，同时对引脚的安装边界做了精准界定，明确了器件焊接到PCB后占用的立体空间范围，可直接用于整机结构的装配校验，帮助结构工程师在设计阶段就确认器件与周边壳体、其他元件的安全距离，避免后期打样出现装配冲突。模型同时兼顾了外观展示与结构校验的双重需求，既可以用于产品宣传、教学演示的可视化素材，也可以作为结构设计、PCB布局的参考依据，完整还原了真实器件的所有物理特征，没有做多余的简化处理，确保模型在各类工程场景下都具备实用价值。
