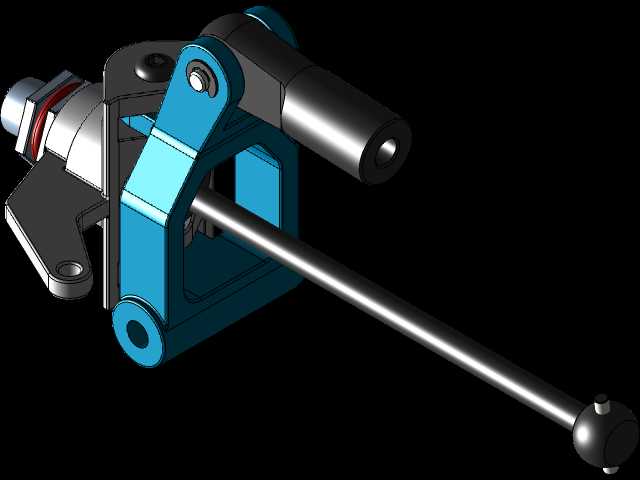

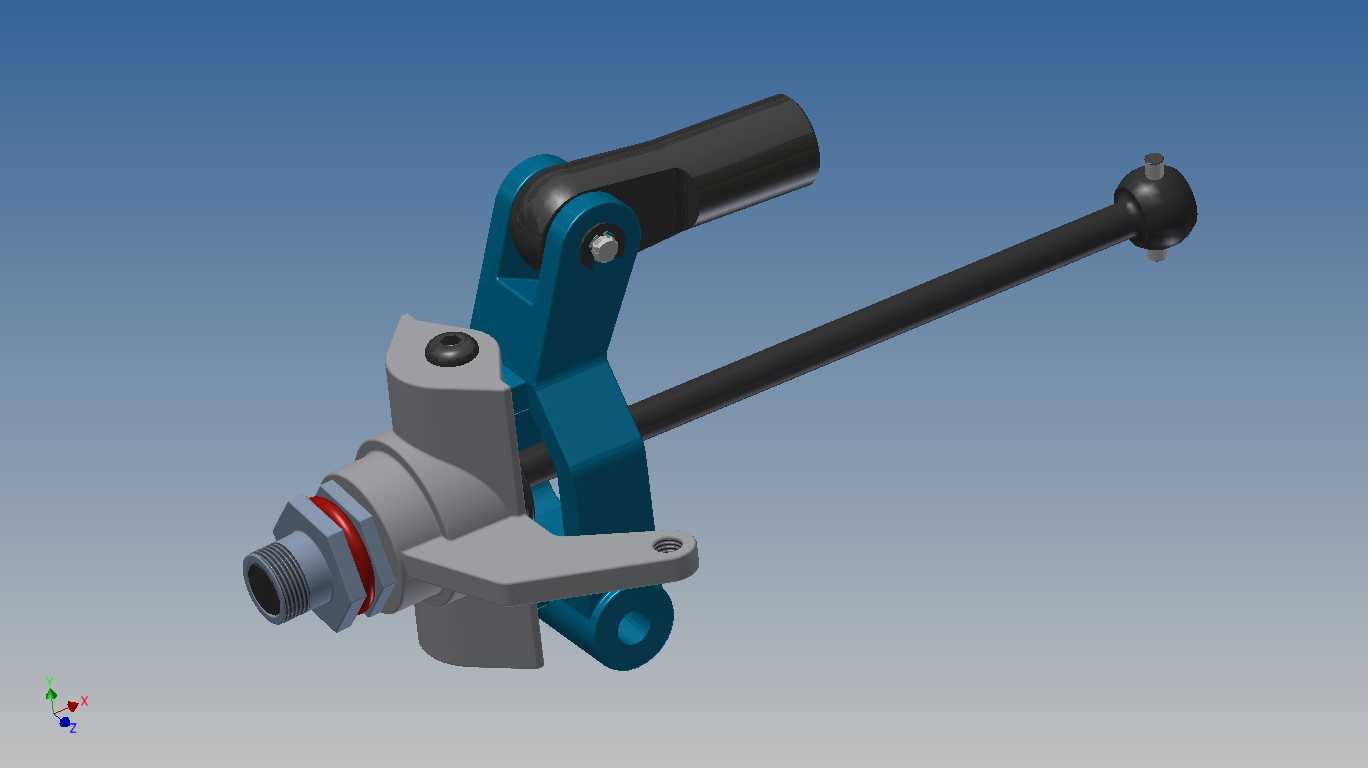

RC遥控车前驱动悬挂传动总成结构设计

该结构为RC遥控模型车辆的前驱动悬挂传动一体化总成，主要应用于1:10及相近比例的越野、平跑遥控模型车前轮部位，承担前轮动力传输、行驶减震缓冲、转向角度限位以及轮端支撑的核心作用，是遥控模型车行走系统的关键功能部件。在实际使用场景中，该总成直接对接车架前部的安装点位，内侧传动轴端衔接前差速器动力输出端，外侧轮轴端负责固定轮毂与轮胎，上方摇臂点位连接避震器，转向摇臂则与转向舵机拉杆相连，车辆行驶过程中，动力经差速器传递至传动轴，通过等速结构将扭矩传输至轮轴带动车轮转动，当车辆经过颠簸路面时，悬挂摆臂可绕固定销轴做上下摆动，配合避震器吸收路面冲击，避免动力传输中断同时保证轮胎与地面的贴合度，转向动作触发时，舵机拉动转向摇臂带动整个轮边支座绕主销转动，实现前轮的角度偏转完成转向操作。设计过程中充分考虑了模型车的轻量化与结构强度平衡，主体支撑结构采用高强度工程塑料材质，传动轴采用金属材质保证扭矩传输刚性，铰接点位嵌入金属衬套减少长期摆动产生的磨损，轮座处设置密封结构阻挡沙尘进入轴承部位，提升户外复杂路况下的使用寿命。整体安装边界紧凑，横向总长度适配常规宽度的模型车前部车架，纵向安装点位与主流1:10车型的前悬挂安装孔位完全匹配，轮轴端的螺纹规格适配通用模型车轮毂的锁紧螺母，转向摇臂的球头安装位适配标准尺寸的模型车球头扣，无需额外改装即可直接替换同规格车型的原厂前驱动悬挂部件，既满足模型玩家的日常竞速、越野玩耍需求，也可作为模型车结构教学的直观展示样件，清晰呈现民用车辆前驱悬挂结构的工作原理与组成逻辑。
