赛车模拟用换挡操纵机构结构设计

该换挡操纵机构主要面向赛车模拟驾驶场景设计，可搭载于专业赛车模拟座舱、驾驶培训模拟设备、民用娱乐模拟驾驶套装中，为使用者提供接近真实赛车的换挡操作反馈，还原赛车驾驶过程中的挡位切换手感，既能够满足专业赛车手日常训练时的挡位操作肌肉记忆强化需求，也可适配民用娱乐级模拟驾驶设备，为赛车游戏爱好者提供更具沉浸感的操作体验，同时也可作为汽车工程教学中换挡机构原理演示的具象教具，帮助学习者理解手动换挡机构的机械逻辑。

从实际用途来看，该机构承担模拟驾驶过程中的挡位切换信号触发、操作手感反馈功能，通过内部的挡位槽结构限定换挡杆的移动行程与挡位位置，让使用者在推拉换挡杆的过程中能够清晰感知不同挡位的入位反馈，避免操作过程中出现挡位模糊、误挂挡的问题，还原真实序列式或H型换挡机构的操作逻辑，让模拟驾驶的操作体验与真实赛车驾驶的换挡感受高度趋近。

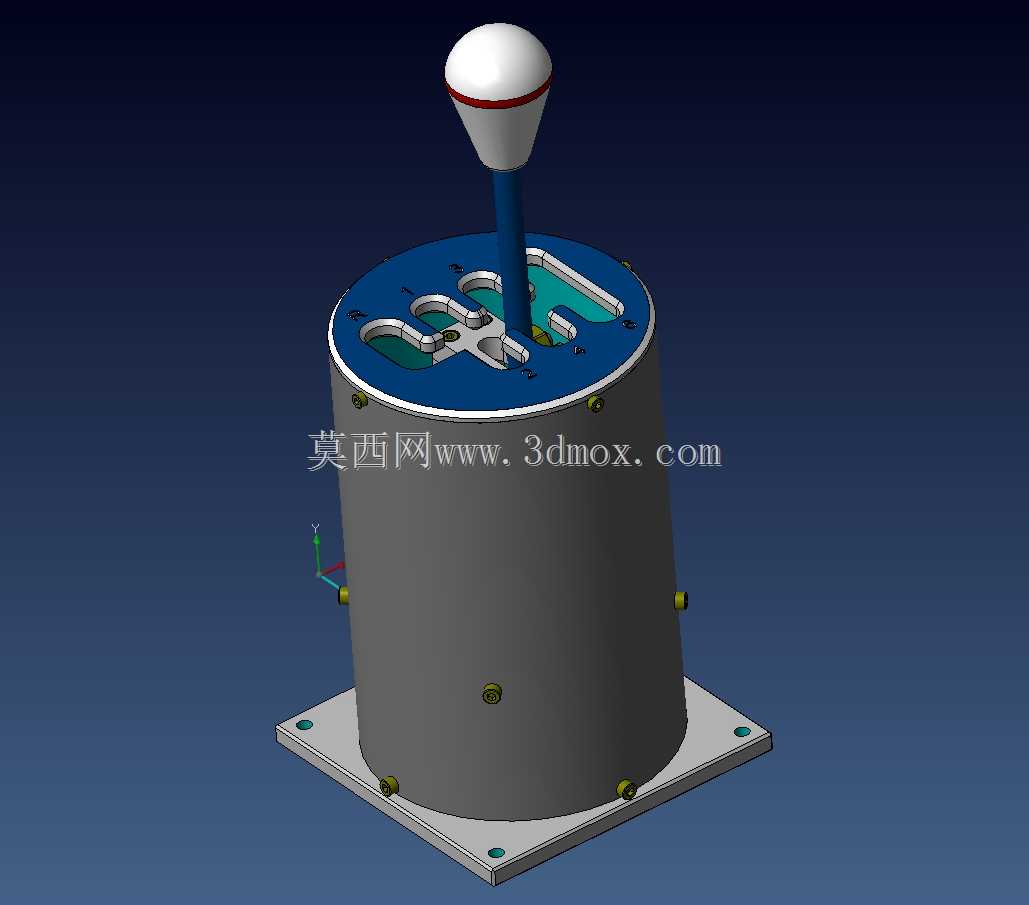

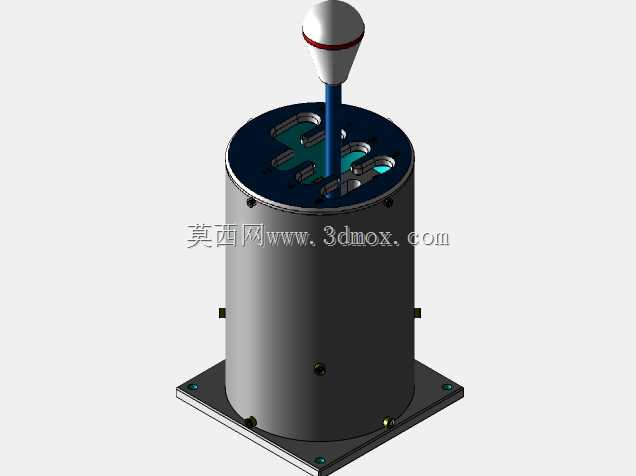

在功能特性层面，该机构采用圆柱式主体集成设计，将挡位导向结构、换挡杆支撑结构、安装固定结构整合为一体化主体，顶部设置带标识的球形换挡手球，符合人体工程学握持弧度，长时间操作不易产生手部疲劳；主体上部的蓝色挡位导向板预设了标准的H型换挡槽位，可对应常见手动变速箱的挡位布局，换挡杆沿槽位移动时具备清晰的挡位吸入感与限位反馈；主体侧面预留了多组传感器安装位，可适配霍尔传感器、微动开关等挡位检测元件，精准识别换挡杆所处的挡位位置并将信号传输至模拟驾驶系统；底部采用方形法兰安装底座，底座上预设多组固定安装孔，可快速固定在模拟座舱的安装支架或工作台面上，保证换挡操作过程中机构整体稳固无晃动。

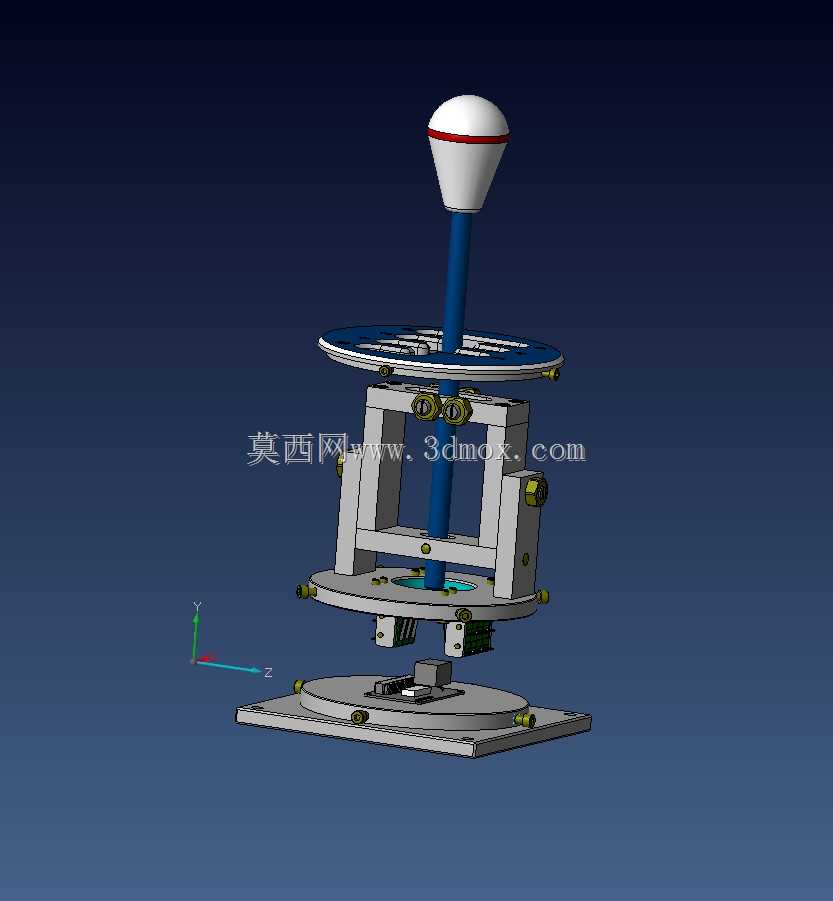

从设计思路来看，该结构优先考虑操作手感的还原度与安装维护的便捷性，整体采用模块化设计思路，将换挡杆组件、挡位导向组件、主体外壳、安装底座拆分为独立可拆分单元，既方便生产过程中的零部件加工与组装，也便于后期根据使用需求更换不同阻尼的换挡复位组件、不同槽型的挡位导向板，适配不同车型的换挡手感模拟需求；结构设计上尽可能减少冗余零部件，主体外壳采用圆柱式封闭结构，既能够保护内部的换挡传动与检测元件不受灰尘、杂物侵入，也能够缩小整体占用空间，适配不同尺寸的模拟座舱安装环境。

在外形尺寸与安装边界方面，该机构整体为立式圆柱结构，底部方形安装底座的边长适配常规模拟座舱的安装支架孔距，安装孔位采用对称式布局，可兼容不同方向的安装需求；机构整体高度符合人体坐姿操作的舒适高度，换挡杆的顶部手球位置处于坐姿操作时手臂自然伸展的握持范围内，无需大幅抬臂或俯身即可完成所有挡位的切换操作；换挡杆的摆动行程经过精准测算，与真实赛车换挡杆的操作行程保持一致，操作过程中换挡杆不会与周边的模拟方向盘、仪表台等部件产生运动干涉，保证全挡位操作的顺畅性。
