自行车骑行便携水壶固定支架结构

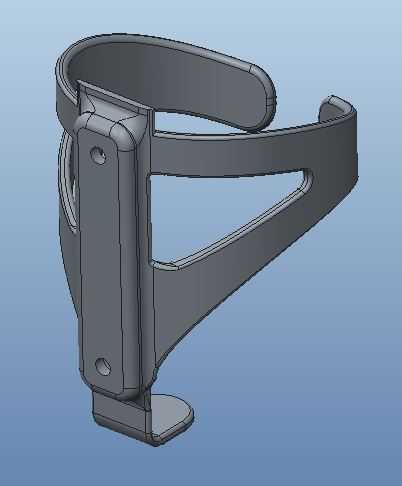

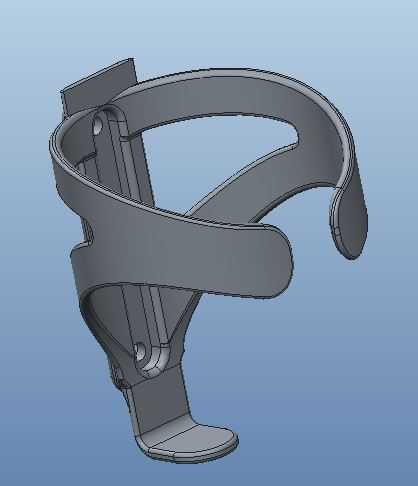

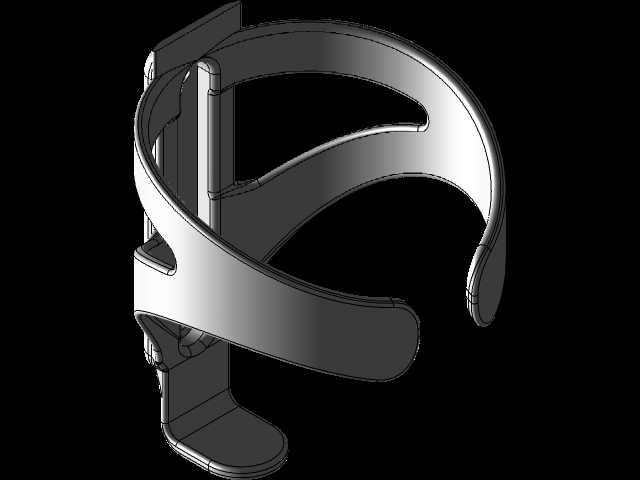

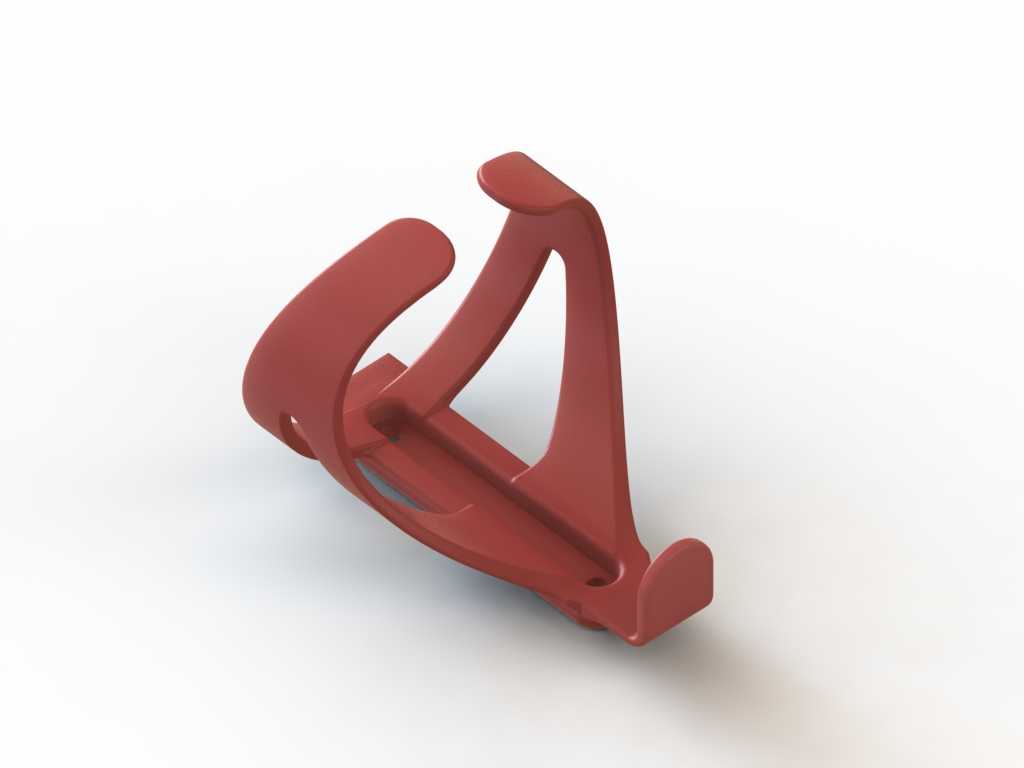

这款自行车水壶固定支架是面向日常通勤、长途骑行场景设计的车载承载配件，主要用于在自行车车架的预设安装位固定便携饮用水瓶，解决骑行过程中饮水取用不便、随身携载水壶增加负重与晃动干扰的问题，适配绝大多数常规直径的骑行运动水壶、普通瓶装饮用水，覆盖山地车、公路车、城市通勤车等多类自行车型号的安装需求。从功能特性来看，该支架采用环抱式开口结构，主体支撑臂形成半包围的容纳空间，既可以通过自身结构的弹性形变卡紧瓶身，避免骑行过程中因路面颠簸、车体震动导致水壶脱落，又保留了顺畅的取放空间，骑行者无需低头精准对位，单手即可完成水壶的抽取与放回操作，适配骑行过程中的快速取用需求。支架底部设置有承托底托，能够对水壶底部形成稳定的竖向支撑，抵消竖向颠簸带来的冲击力，避免水壶从支架下方滑脱。在设计思路上，这款支架充分考量了骑行场景的轻量化与可靠性需求，整体采用一体化流线型结构，去除了多余的冗余结构，在保证结构强度的前提下尽可能缩减整体重量，不会给车体增加额外的负重负担；支架与车架连接的安装座设置了两个同轴的安装孔位，孔位匹配标准M5×0.8规格的安装螺丝，两个安装孔的中心间距严格控制为64mm，完全适配市售绝大多数自行车车架预设的水壶架安装孔位标准，用户无需对车架进行额外打孔改造，直接使用标准螺丝即可完成固定安装，安装后支架与车架贴合紧密，不会出现松动移位的问题。支架的整体外轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，既能够避免在骑行过程中剐蹭骑行者的衣物、肢体，也能减少骑行过程中的风阻影响，适配运动骑行的空气动力学需求。结构的受力部位做了加厚加强处理，在长期反复取放水壶、承受不同重量水壶负载的情况下，也不容易出现结构断裂、形变松垮的问题，能够适配长期户外骑行的使用强度需求，同时支架的开放式结构不会积存雨水、泥污，日常使用后无需复杂清理，维护十分便捷。
