山地自行车SRAM9速盒式飞轮传动结构

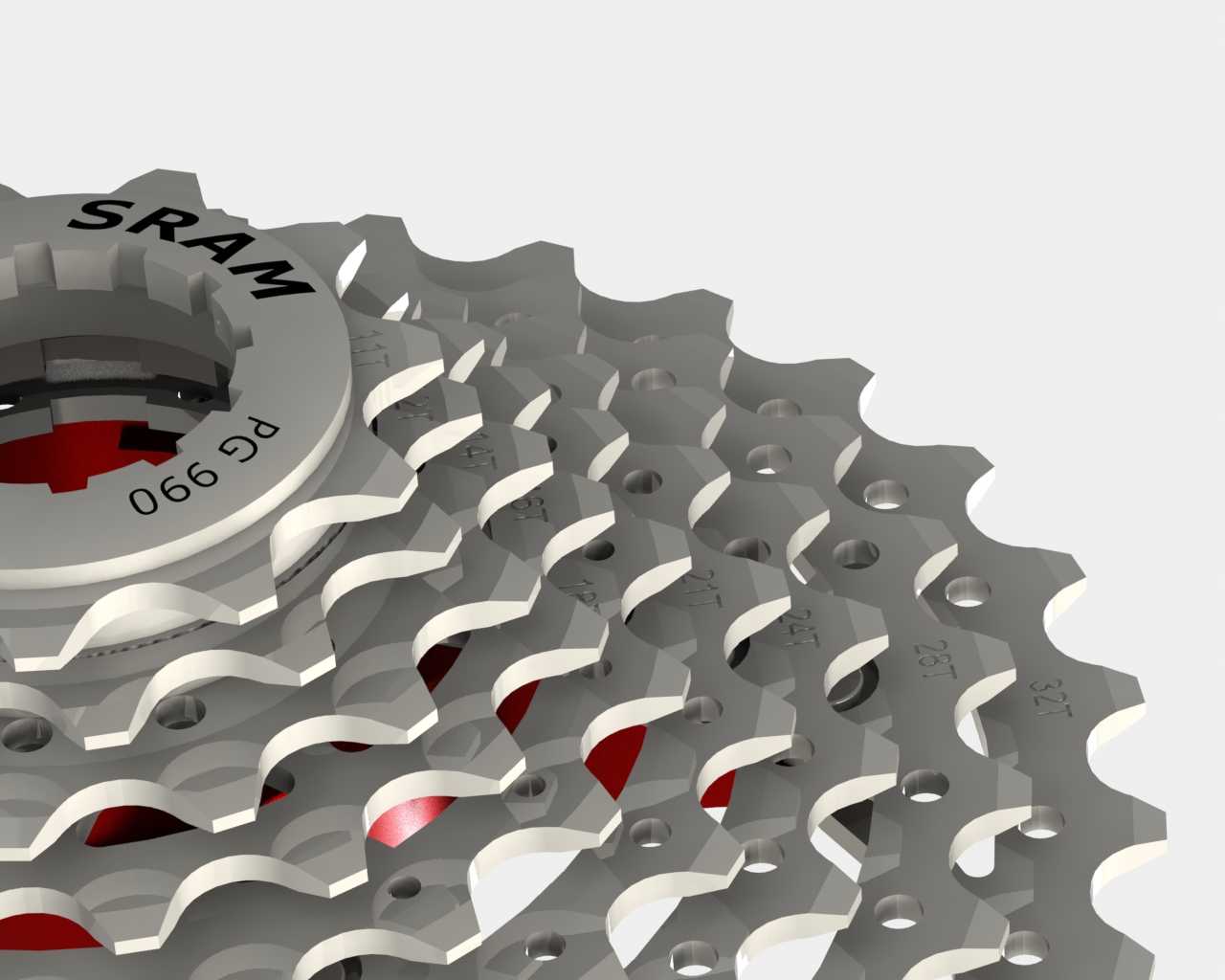

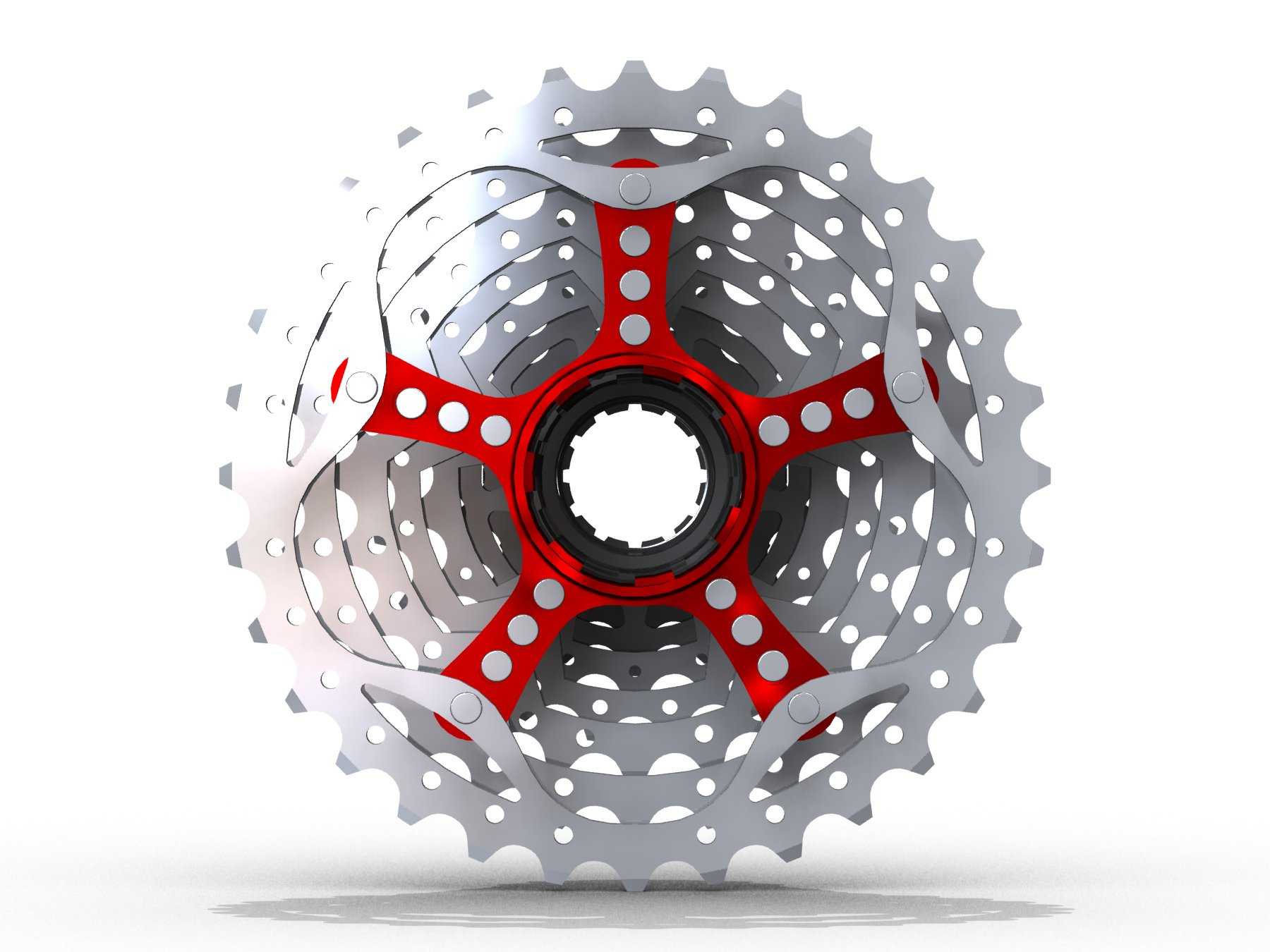

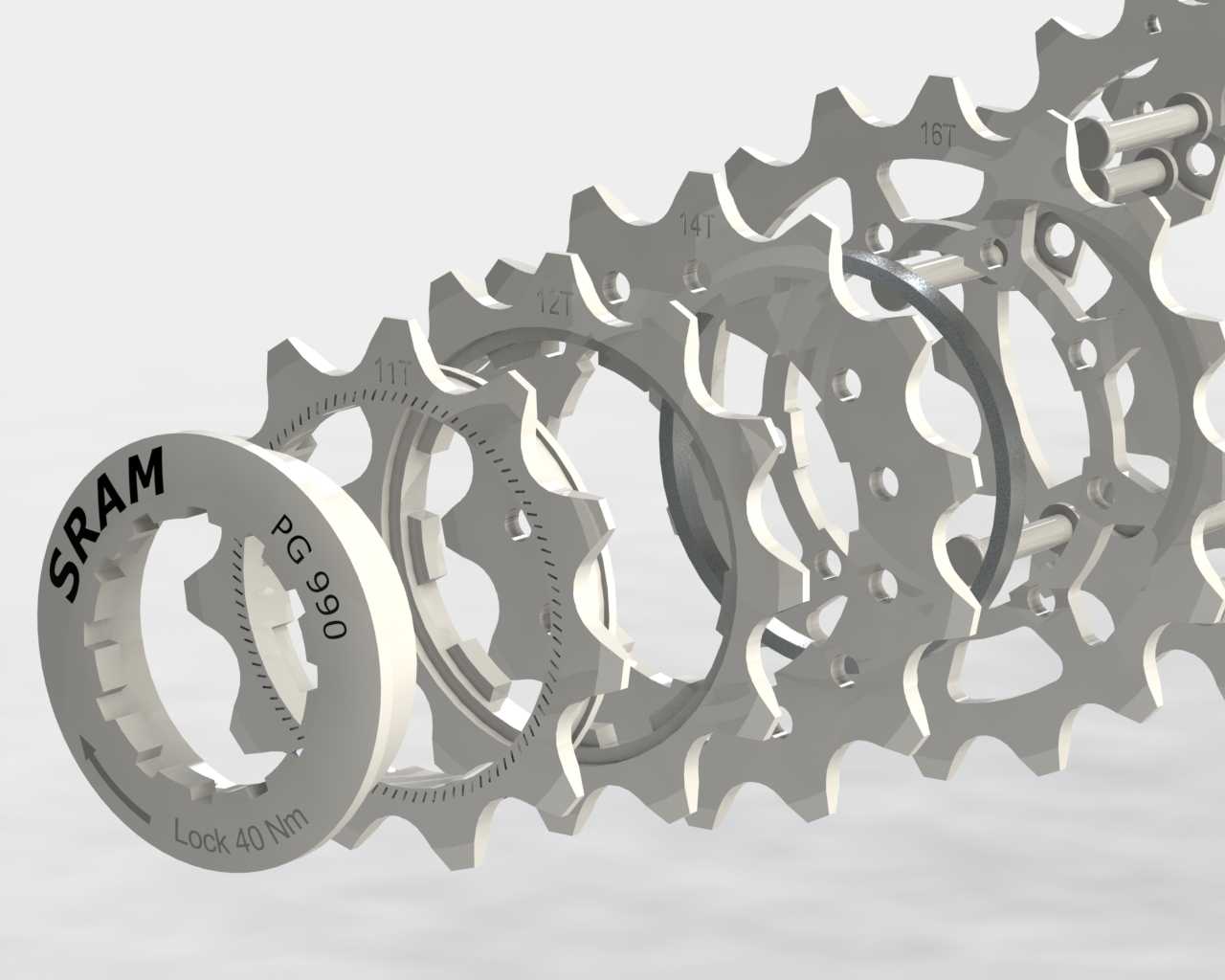

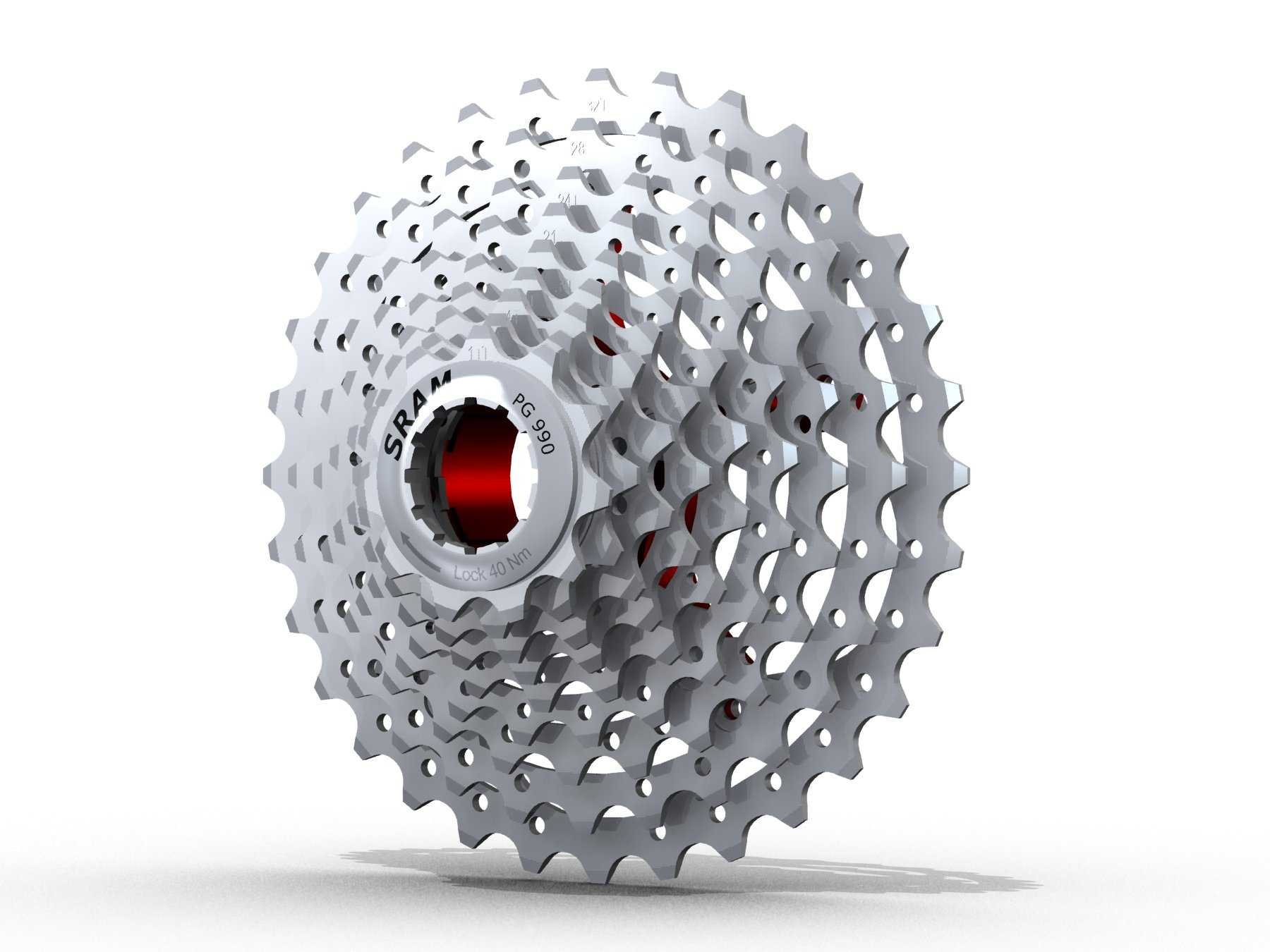

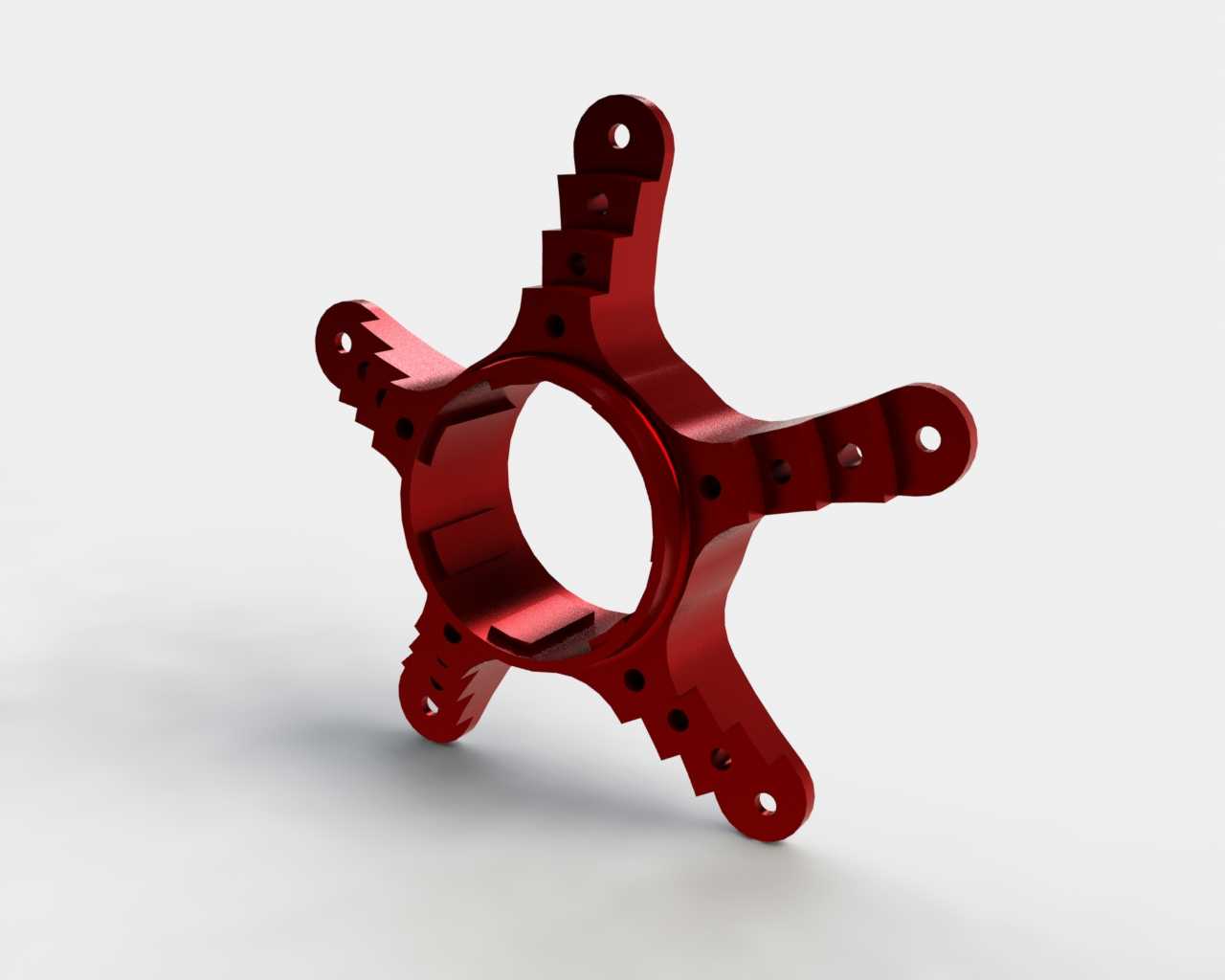

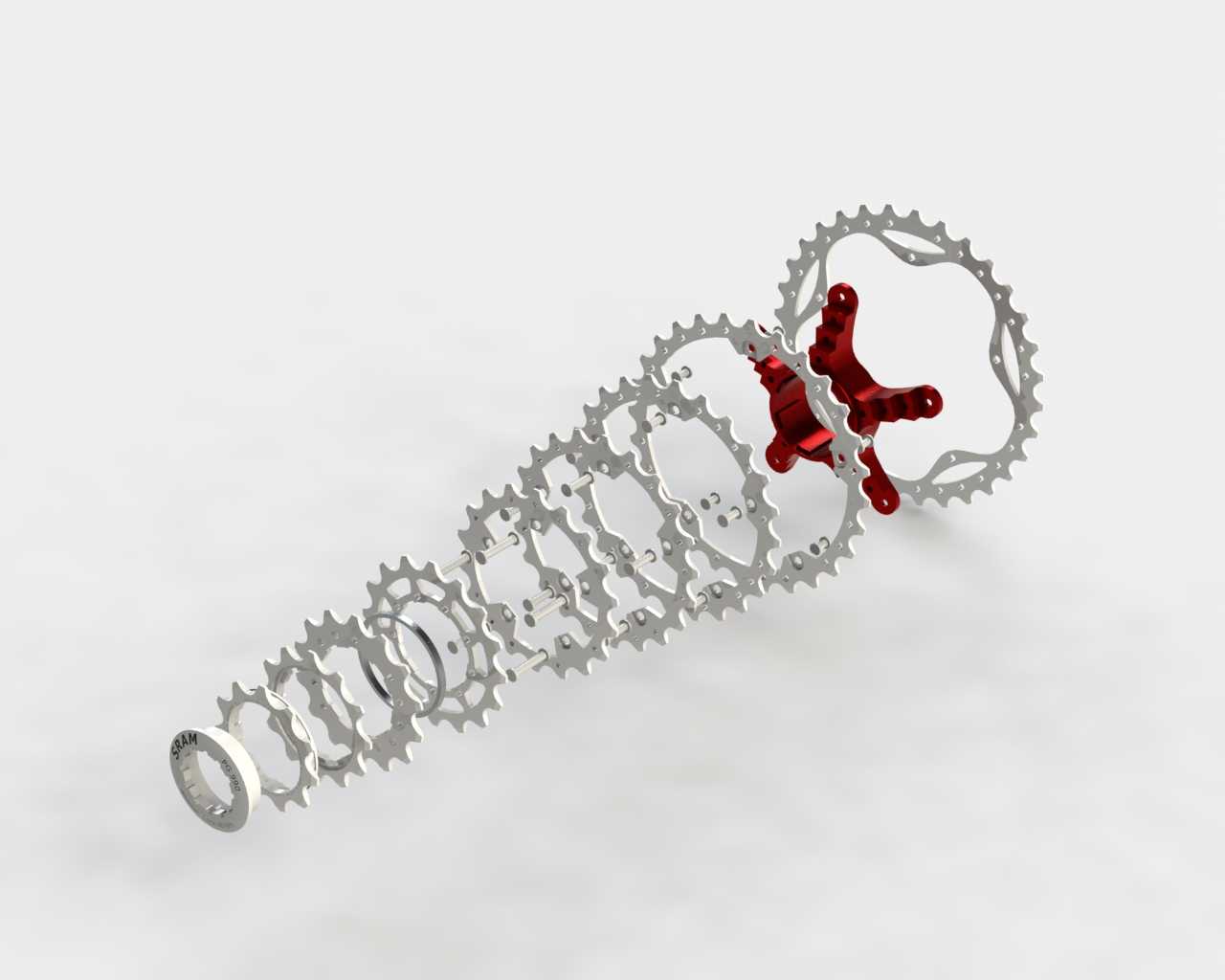

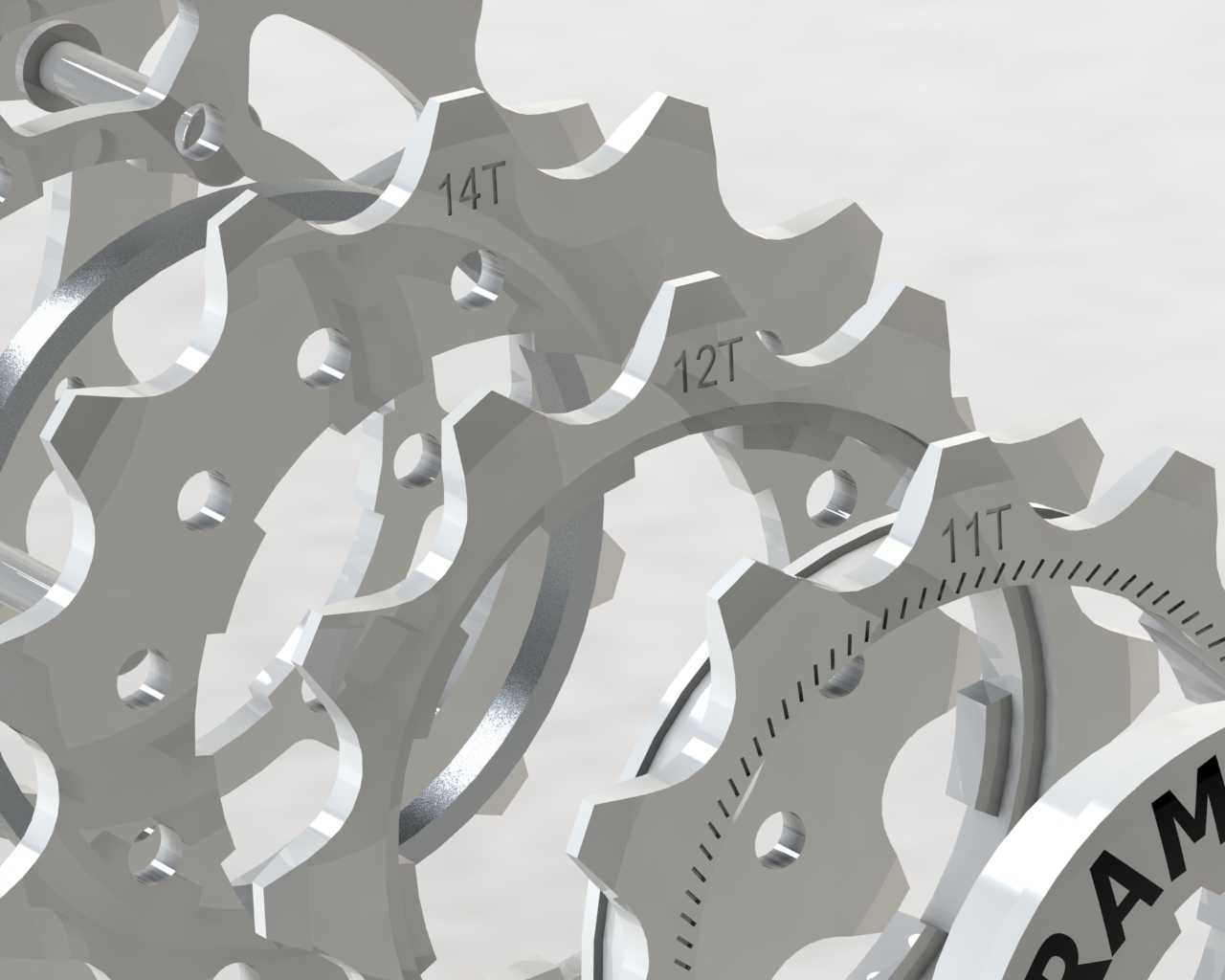

该结构为山地自行车专用的9速盒式卡式飞轮，是自行车变速传动系统的核心从动部件，主要适配山地越野、城市通勤、长途骑行等多场景下的SRAM品牌变速套件，承担着传递后轮驱动力、配合前牙盘实现不同齿比切换的核心作用，能够帮助骑行者在爬坡、平路冲刺、颠簸越野等不同路况下调整踩踏力度与轮组转速的匹配关系，降低骑行体力消耗，提升不同路况下的骑行适配性。从功能特性来看，该飞轮采用9片不同齿数的链轮片层叠组合结构，齿数覆盖范围适配11-32齿的常规山地车变速区间，不同齿数的链轮片通过阶梯式排布形成连续的齿比梯度，相邻齿比的差值控制在合理区间，能够避免变速过程中出现齿比跳变过大导致的踩踏顿挫，保障变速过程的顺滑度。链轮片的齿形经过特殊修型设计，齿尖带有适配链条啮合的导向倒角，既能够提升与链条的啮合精度，减少传动过程中的动能损耗，也能在变速时引导链条快速在不同齿片间切换，降低变速响应延迟，同时减少链条与齿片的异常磨损，延长整套传动系统的使用寿命。在设计思路上，该飞轮采用盒式卡装结构，区别于传统旋式飞轮的螺纹安装方式，通过花键结构与后轮花鼓的塔基直接配合，安装定位精度更高，能够承受大扭矩踩踏下的载荷冲击，避免高强度越野骑行时飞轮出现松动、打滑的问题。多层链轮片采用一体化铆接组合的方式，在保障整体结构强度的同时，通过在大尺寸齿片上开设镂空减重孔，有效降低飞轮整体自重，减少后轮的旋转惯量，提升轮组的加速响应性能。从安装边界来看，该飞轮的整体安装尺寸完全适配标准9速卡式花鼓塔基的规格，花键对位结构具备防呆设计，安装时无需额外调整对位，轴向锁紧后的间隙控制在标准公差范围内，不会与车架后叉、碟刹夹器等周边部件产生干涉，适配绝大多数采用标准135mm开档的山地自行车后轮组，替换安装时无需对车架或轮组进行额外改造。链轮片的表面采用硬质氧化处理工艺，既能够提升齿片的表面硬度，抵御泥沙、雨水等户外环境下的腐蚀磨损，也能降低链条与齿片间的摩擦阻力，让传动过程更加顺畅。
