图尔克M12五芯工业连接器接头结构

这款M12规格的五芯接头是工业现场传感与控制链路里的核心连接部件，广泛适配各类工业自动化场景下的信号传输需求，不管是生产线上的光电传感器、接近开关接线，还是设备端的低压控制信号互联，都能依靠这类接头实现稳定的线路对接，在机床电控、物流分拣设备、包装生产线、工业机器人末端传感单元的布线场景中，这类接头都是应用频次极高的基础连接件，能够在多尘、轻度溅油、存在机械振动的工业车间环境里，保障信号传输的连续性，避免线路松脱、接触不良导致的设备信号中断问题。

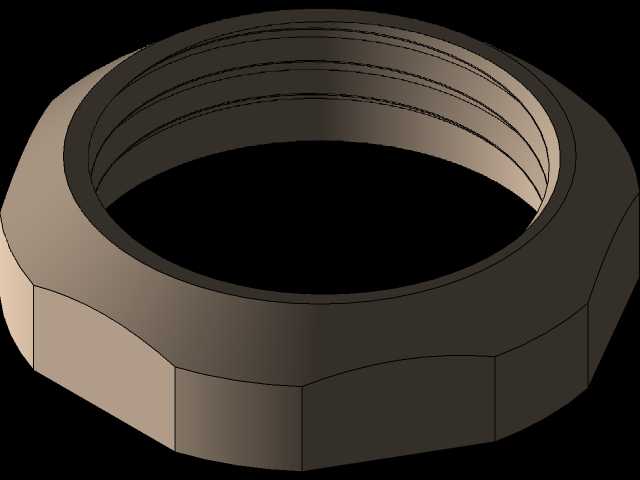

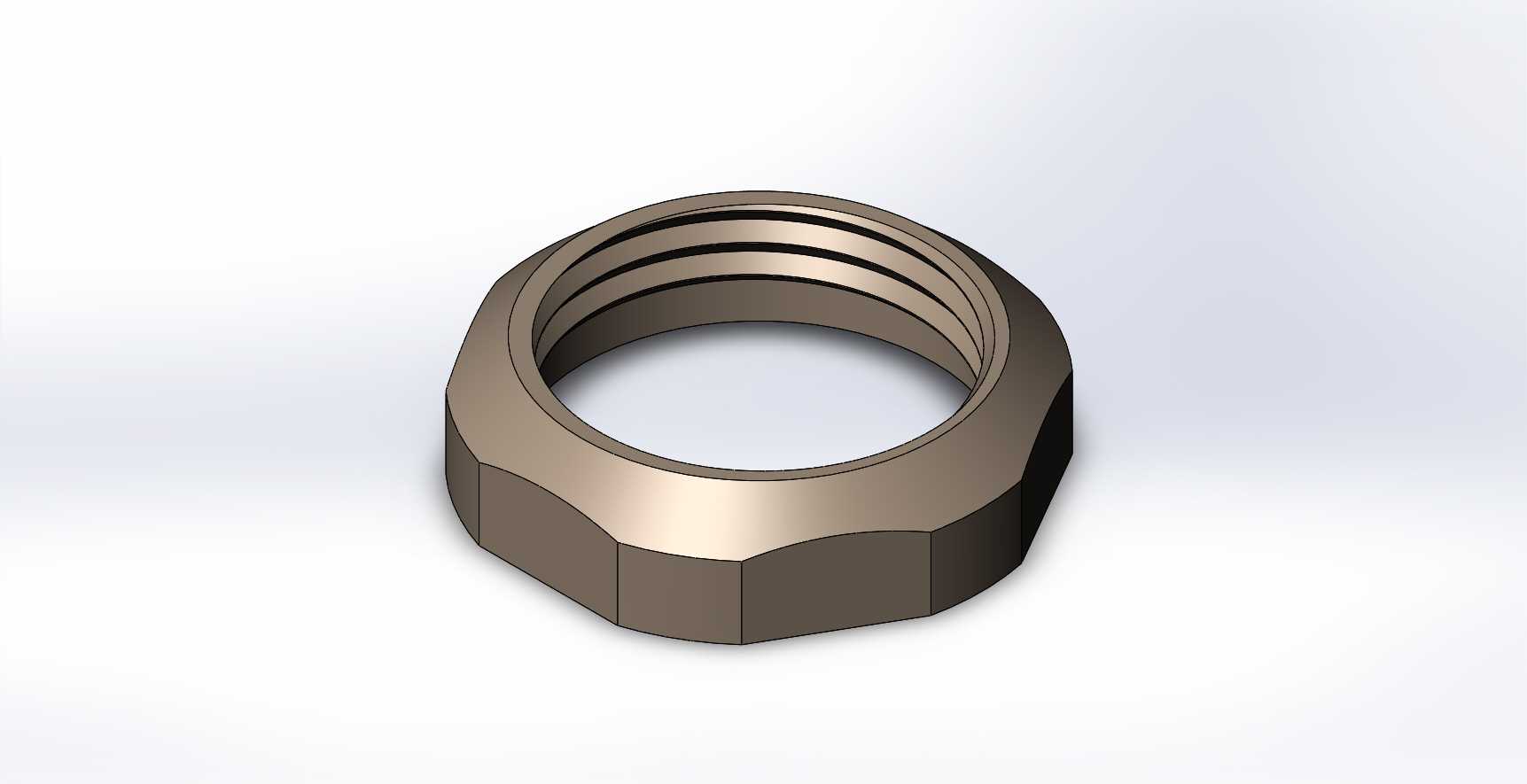

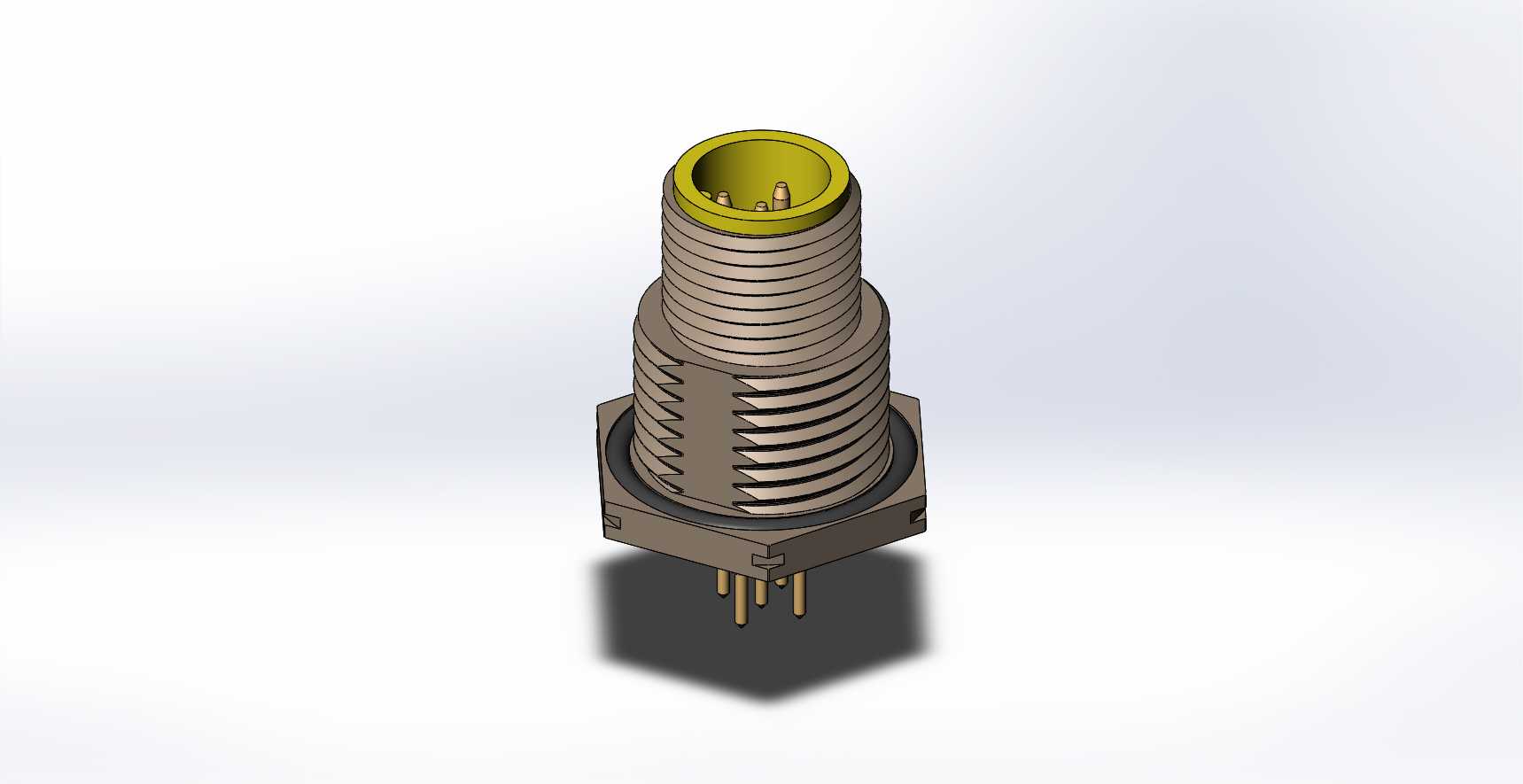

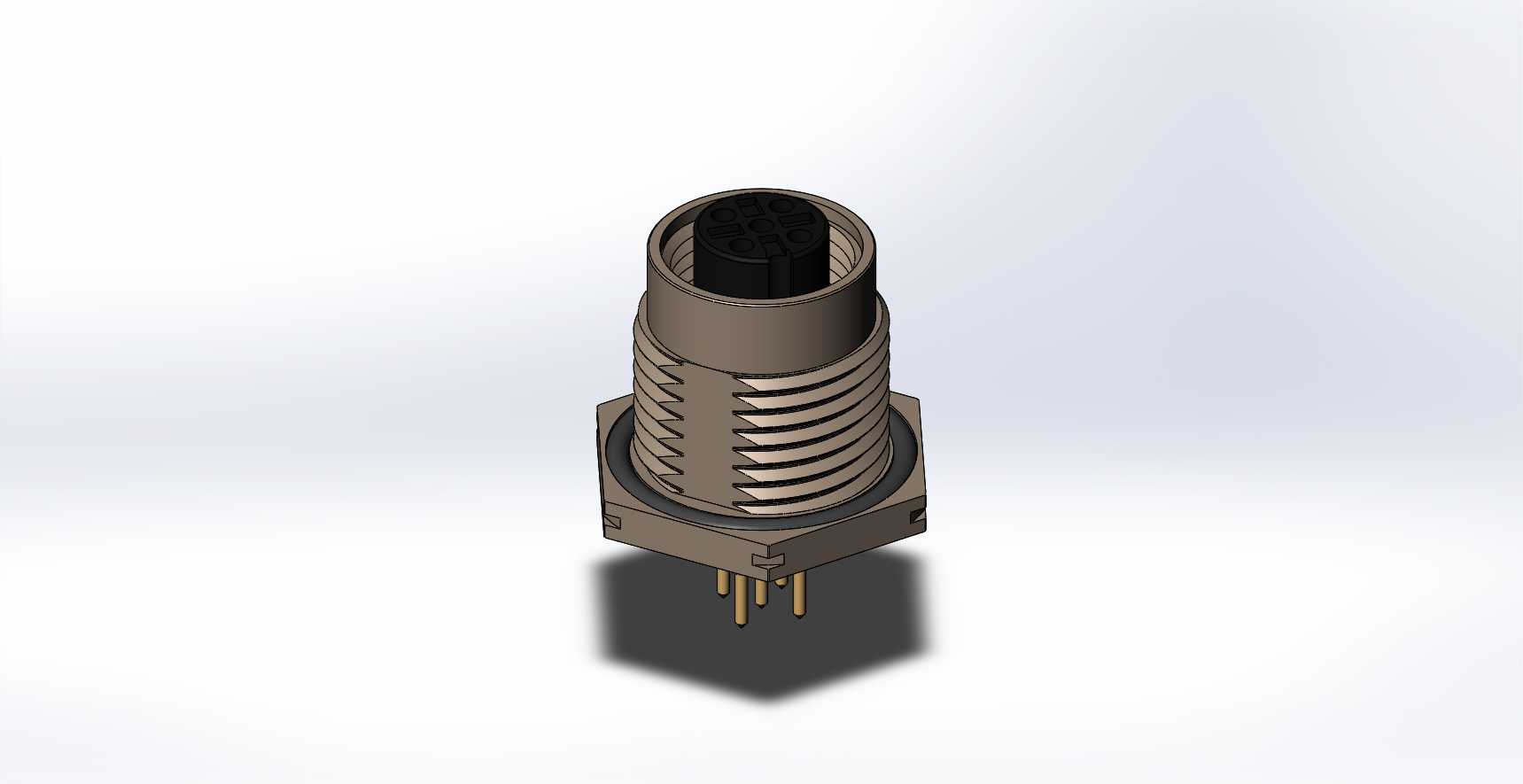

从功能设计来看，这款接头同时覆盖公头与母头的配套结构，搭配长腿SS版插针结构，插针采用直插式PCB安装设计，能够直接焊接在设备内部的控制电路板上，省去了额外的转接接线步骤，既减少了线路节点的接触电阻，也能让设备内部的布线结构更加紧凑规整。接头自带配套六角锁紧螺母，安装时可以直接穿过设备面板的预留开孔，通过螺母从外侧锁紧固定，安装边界完全适配标准M12螺纹的开孔尺寸，不需要额外定制安装位，通用互换性极强。

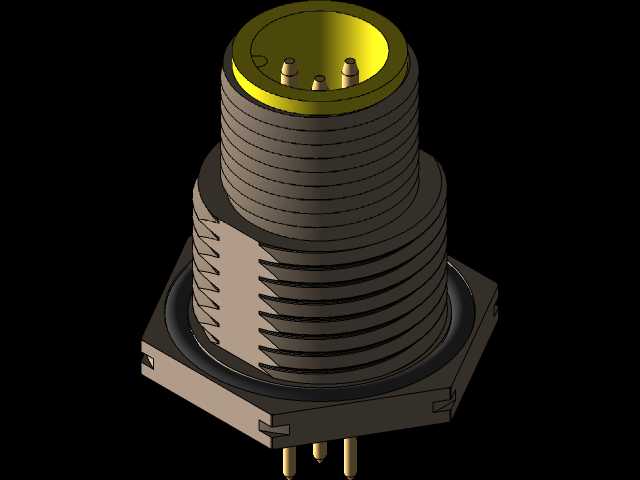

整体结构设计充分考虑了工业场景的实用需求，外侧的螺纹结构采用标准M12公制细牙螺纹，和配套的对接端接头拧紧后可以形成可靠的机械锁止，普通的设备运行振动不会导致接头松脱，接头内部的插针排布严格遵循五芯M12连接器的标准间距，插针外围做了绝缘隔离结构，避免多芯信号之间出现串扰问题，接头内部的接触件采用镀金处理，能够降低长期使用后的接触氧化概率，延长接头的使用寿命。接头尾部的插针长度经过精准核算，穿过面板安装后刚好能够匹配常规厚度的控制电路板焊接位，不需要额外修剪插针长度，安装操作十分便捷。接头的整体外形采用阶梯式圆柱结构，前端的插接端做了导向倒角，对接时可以快速找准对位，不需要反复调整角度就能顺利插合，外侧的六角固定座尺寸适配常规扳手的操作空间，在设备面板内侧或者外侧都能顺利完成锁紧操作，即使是狭小的设备安装空间里，也能顺利完成接头的装配固定。
