GS09标准爪形弹性联轴器结构设计

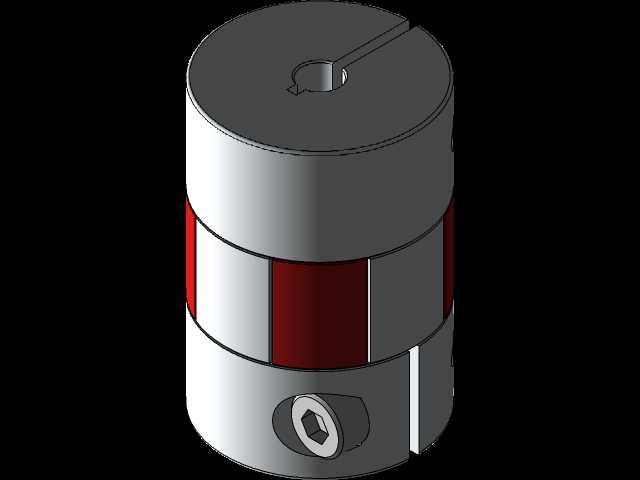

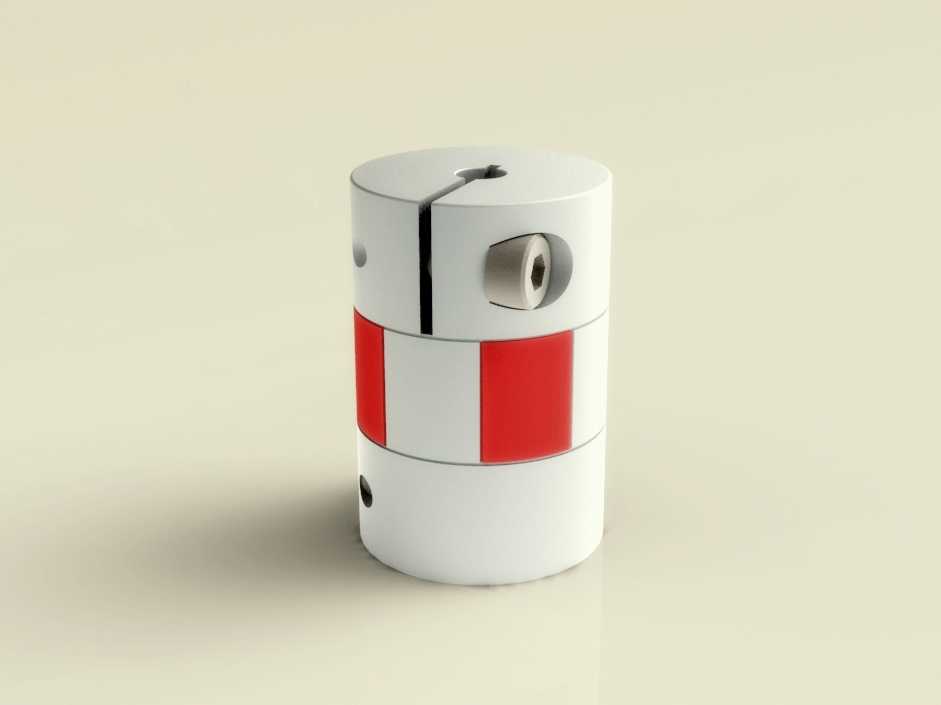

这款GS09规格的爪形弹性联轴器，是机械传动系统中应用极为广泛的轴系连接部件，主要用于伺服电机、步进电机与滚珠丝杠、传动辊等负载端的动力衔接场景，在3C自动化装配线、小型包装输送设备、桌面级数控加工平台、精密检测仪器等对传动精度有一定要求的设备中，都能见到这类联轴器的身影。它的核心作用是在两根独立轴系之间传递旋转扭矩，同时补偿两轴在安装过程中不可避免的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的交变应力，延长轴承、电机等核心传动部件的使用寿命。从结构设计来看，这款联轴器采用分体式夹爪抱紧的安装形式，两端的金属基体上开设了贯通的夹紧缝，搭配侧面的紧定螺钉实现与轴的无间隙锁紧，相比传统顶丝固定方式，夹紧式结构不会对轴表面造成压痕损伤，装拆维护也更为便捷。中间的红色弹性体为聚氨酯材质，是联轴器实现缓冲减震的核心部件，爪形交错的啮合结构让弹性体在传递扭矩时可以吸收传动过程中的振动冲击，同时具备一定的纠偏能力，即使两轴存在小范围的对中偏差，也能通过弹性体的形变进行补偿，保证传动的平稳性。在尺寸边界上，这款联轴器最大适配轴径为11mm，整体外径20mm，总长度30mm，额定传递扭矩为2.4Nm，紧凑的体积让它非常适合安装空间受限的小型传动机构，安装时只需确认两端轴的插入深度符合要求，拧紧侧面的锁紧螺钉即可完成装配，不需要额外的复杂调试。弹性体的多瓣式设计也让它在长期使用出现磨损后，可以单独更换中间的缓冲部件，不需要整体拆卸两端的轴系连接，大幅降低了设备后期的维护成本。这类爪形联轴器相比刚性联轴器，具备更优的减震性能，相比膜片联轴器又有更高的容错性和更低的成本，是中小扭矩精密传动场景下的高性价比连接方案，在轻工机械、电子制造设备、小型输送线等领域的应用占比逐年提升，能够很好地满足常规工况下的动力传递需求。
