汽车摆轮转向悬架结构三维设计

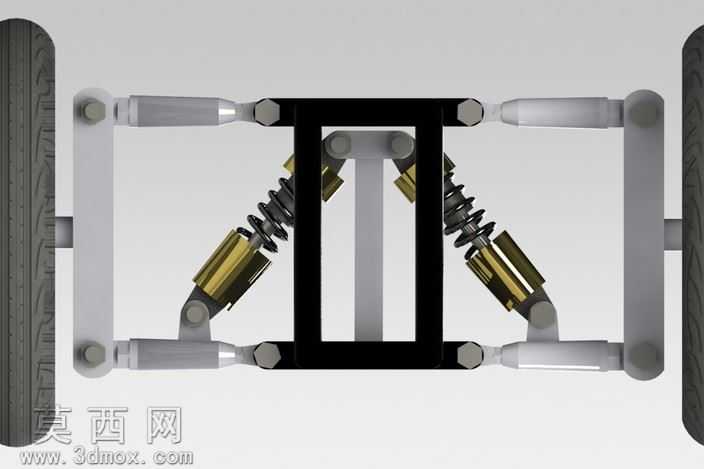

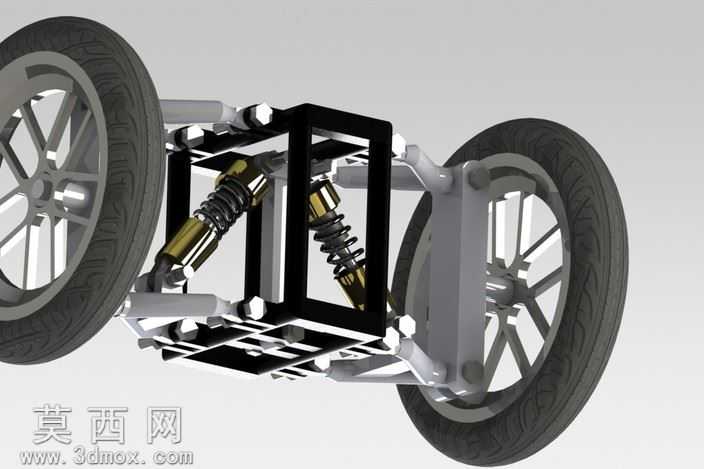

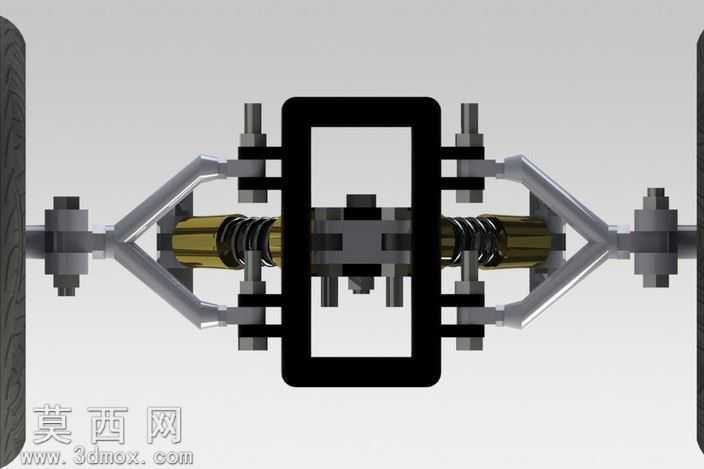

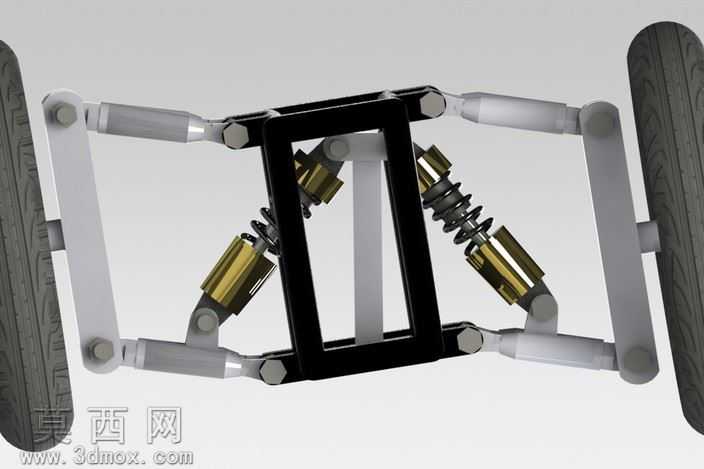

本作品为适配汽车转向场景的摆轮悬架结构三维设计，全程依托三维建模软件完成全参数化构建，建模过程中严格遵循机械结构运动逻辑，对每一处连接点位、运动副约束都做了精准的参数匹配，确保整体结构可实现预期的摆动转向动作。模型主体框架采用高强度金属材质设定，渲染阶段为黑色主框架赋予哑光磨砂金属质感，还原钢制车架的厚重工业质感；两侧的摆臂结构采用银灰色轻质合金材质，表面做细腻的金属拉丝纹理处理，兼顾轻量化与结构强度的视觉表达；减震组件部分，减震弹簧做了螺旋纹理的精细建模，表面赋予镀锌金属的亮面质感，配套的阻尼油缸则采用黄铜色金属材质，搭配缸体表面的细微加工纹理，还原液压减震部件的真实工业细节；两侧轮胎部分，建模时刻意还原了胎面的防滑纹路细节，赋予橡胶材质特有的哑光深灰质感，同时添加了轻微的表面粗糙纹理，模拟真实轮胎的使用质感。结构设计上，整体采用对称式双轮布局，中央黑色框架作为核心承载基体，通过多组铰接式摆臂分别连接两侧轮组，每侧摆臂都设置了多组转动副，可配合摆轮的偏转动作实现小半径转弯需求，减震组件斜向布置在摆臂与中央框架之间，可在轮组受路面冲击时通过弹簧压缩、阻尼缓冲吸收震动，兼顾转向灵活性与行驶稳定性。设计思路围绕“小直径轮组灵活转弯”的核心需求展开，摒弃传统转向结构的复杂传动组件，通过摆臂的多自由度铰接设计，让轮组可根据转向需求产生自适应摆动，大幅缩小转弯半径，适配特殊场景下的车辆机动需求，建模过程中反复调整摆臂长度、铰接点位、减震器安装角度等参数，确保结构运动过程中无干涉，各部件受力路径合理，既满足运动功能需求，也符合机械结构的强度设计逻辑，渲染阶段采用柔和的工业影棚布光，突出各部件的材质差异与结构层次，让整体模型的结构细节、材质表现都能清晰呈现，完整还原摆轮悬架结构的设计特点与功能逻辑。
