80mm卡盘四轴数控回转加工模块

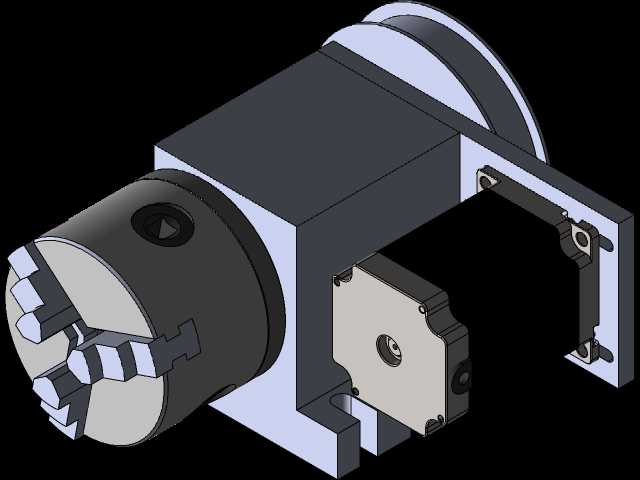

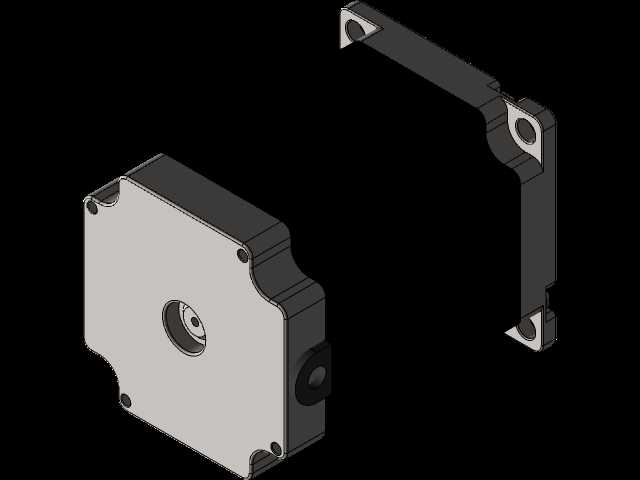

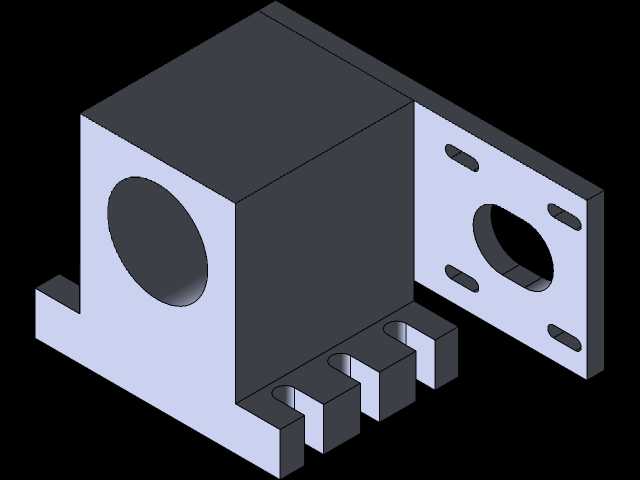

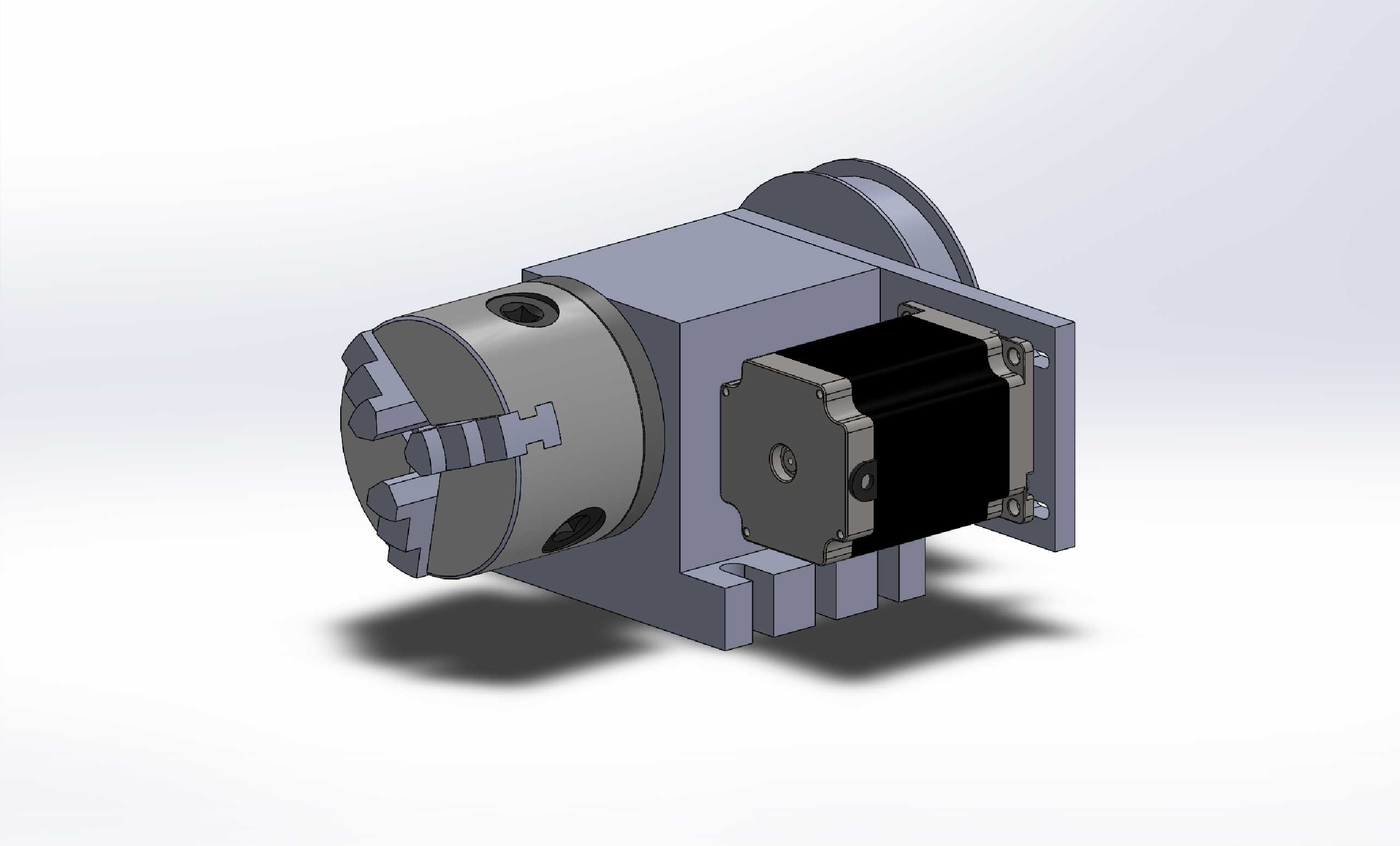

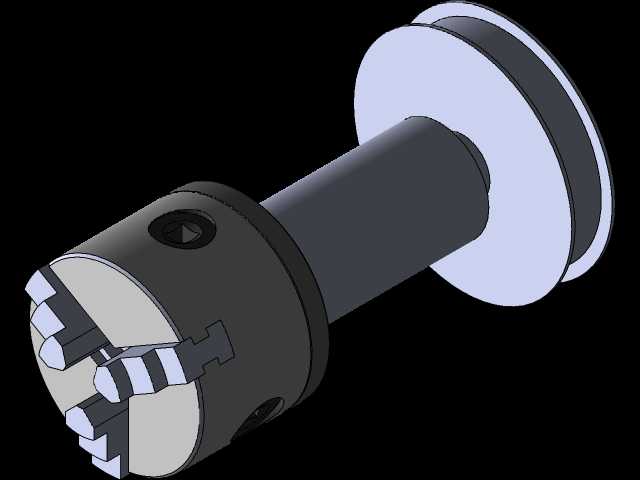

这款80mm卡盘数控回转模块是面向小型CNC加工场景开发的核心功能附件，主要适配桌面级数控铣床、小型雕刻加工设备，用来拓展设备的多轴加工能力，解决常规三轴设备无法完成的圆周曲面、等分槽孔、螺旋结构等复杂特征的加工需求，在小型五金零件加工、首饰雕铣、模型制作、小批量非标零件生产场景中有着极高的实用价值。模块整体采用集成化结构设计，前端配置标准80mm直径三爪自定心卡盘，可快速装夹直径范围内的圆形、正多边形坯料，卡盘重复装夹定位精度稳定，能够满足常规精密加工的同轴度要求；中部为回转支撑箱体，采用一体式刚性结构设计，内置精密回转支撑组件，可承受加工过程中的径向切削力与轴向负载，减少加工震颤对工件表面质量的影响；后端直接适配标准NEMA23规格步进电机安装接口，无需额外定制转接板即可完成驱动单元的装配，大幅降低了用户的改装适配成本。从安装边界来看，模块底部设置有标准安装定位槽与螺孔，可直接固定在常规机床工作台的T型槽上，整体外形紧凑，不会占用过多工作台加工空间，适配多数桌面级加工设备的工作台尺寸范围。设计过程中重点考量了民用小型加工场景的实际使用需求，没有采用工业级四轴转台的复杂密封与高精度减速结构，在保证常规加工精度足够的前提下简化了整体结构，既控制了模块整体的制造成本，也降低了普通用户的使用维护门槛，回转动作响应速度快，配合设备的控制系统可实现任意角度的分度定位与连续回转进给，能够完成圆柱面刻字、径向孔加工、异形曲面铣削等多种加工工序，是小型加工设备升级四轴功能的高性价比适配方案。
