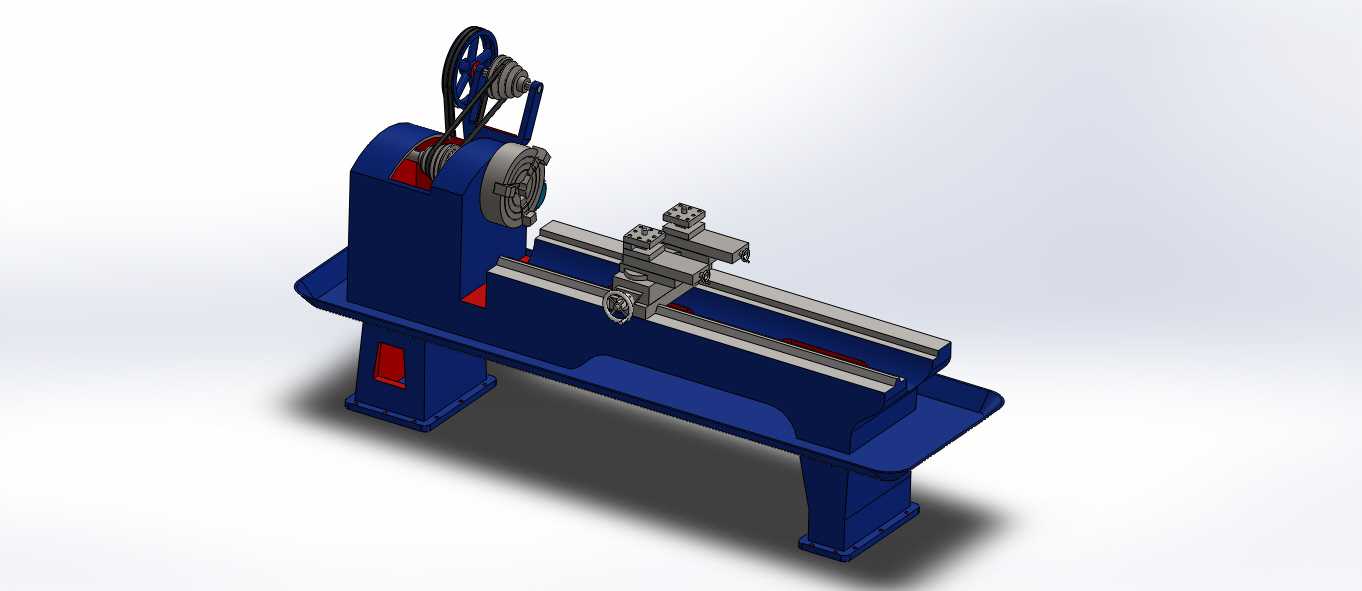

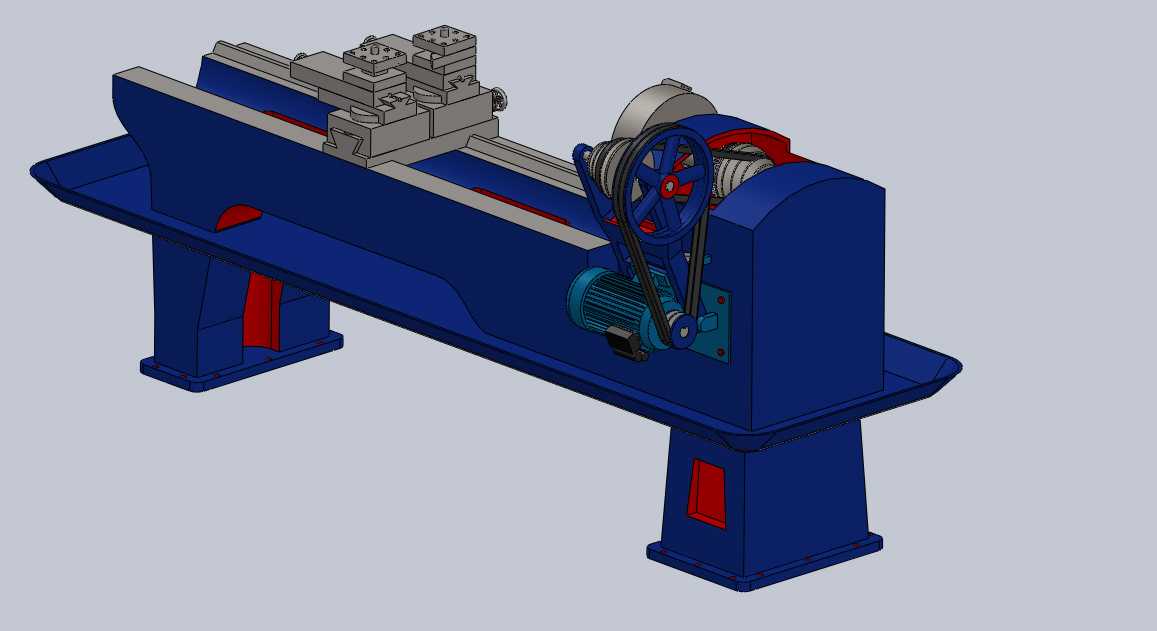

工业级双刀架卧式车床结构设计

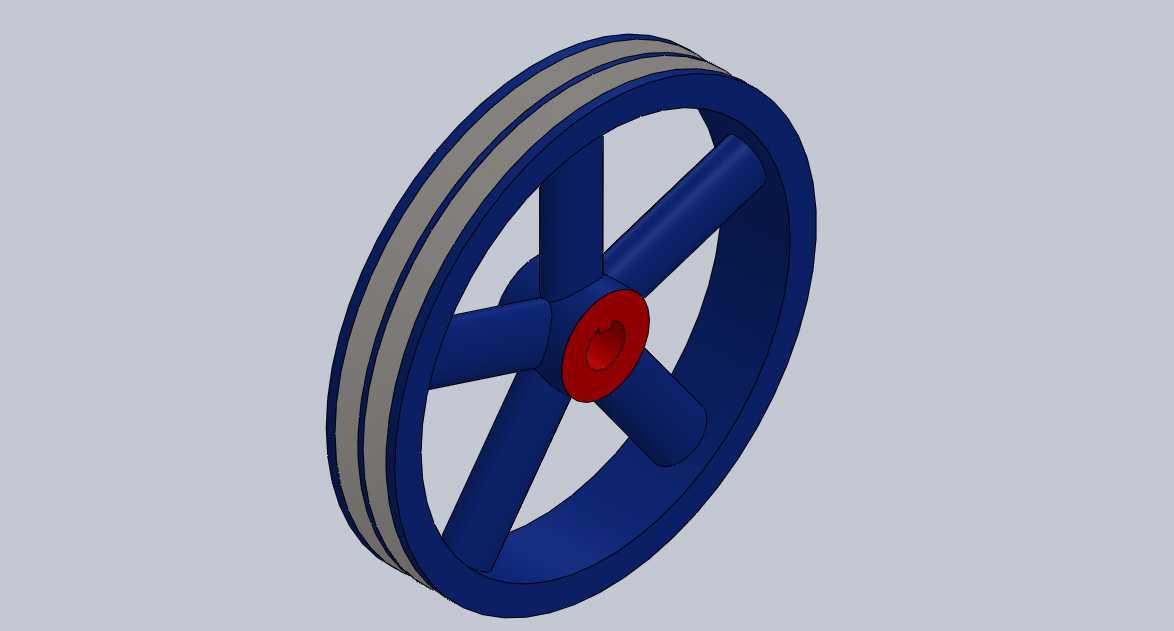

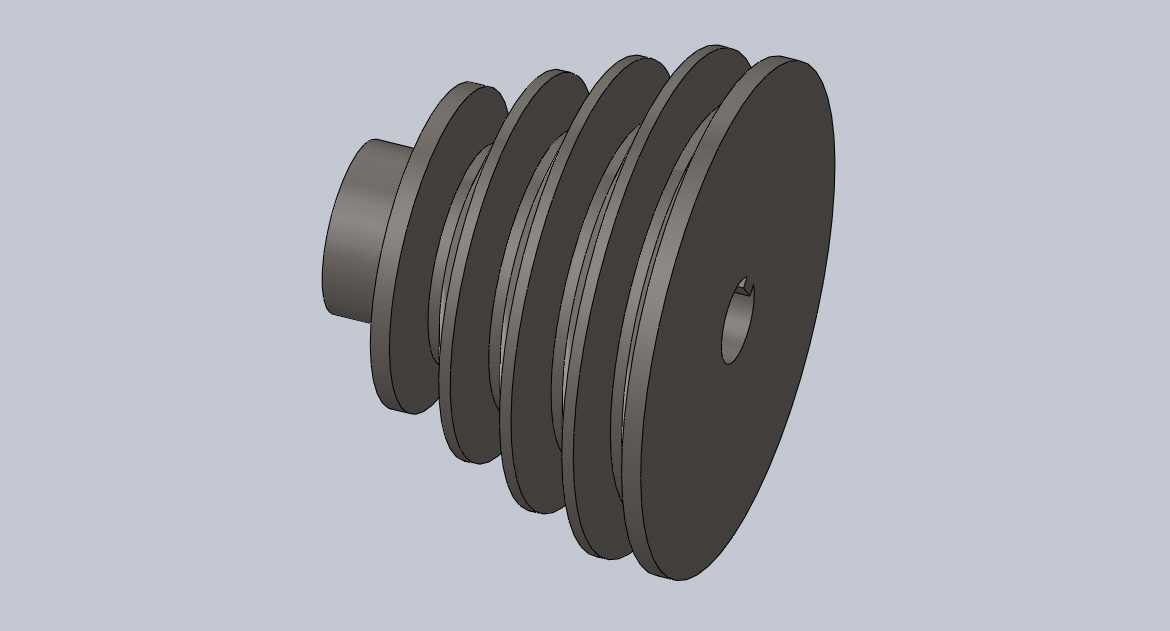

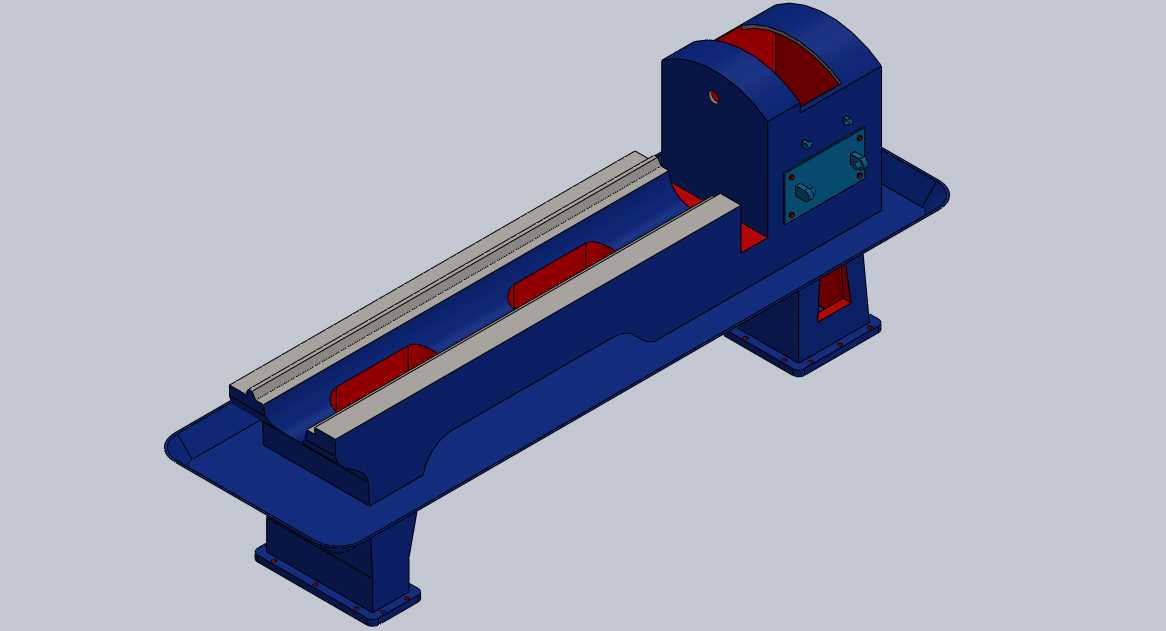

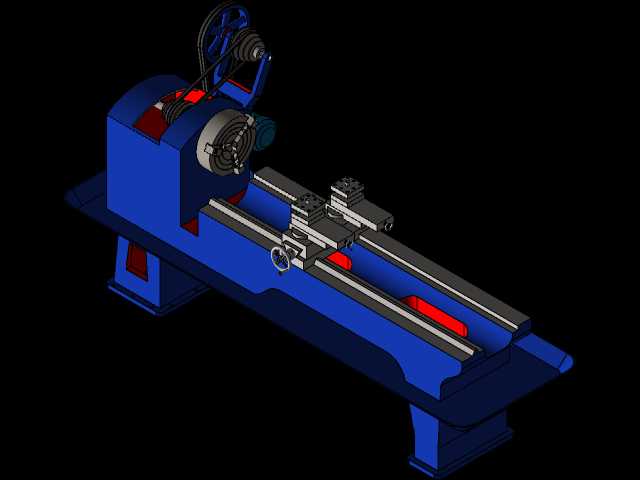

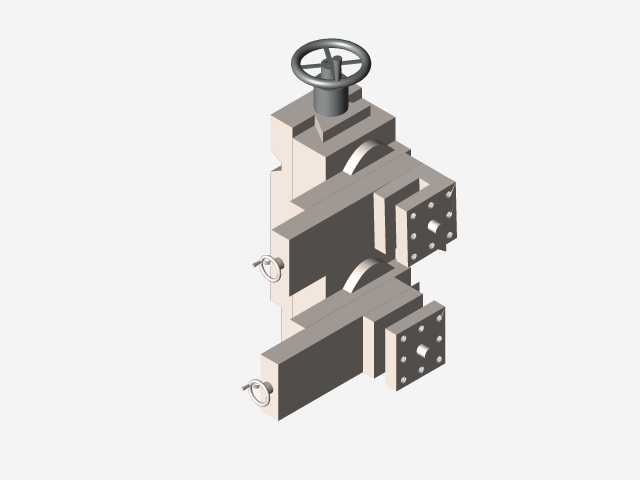

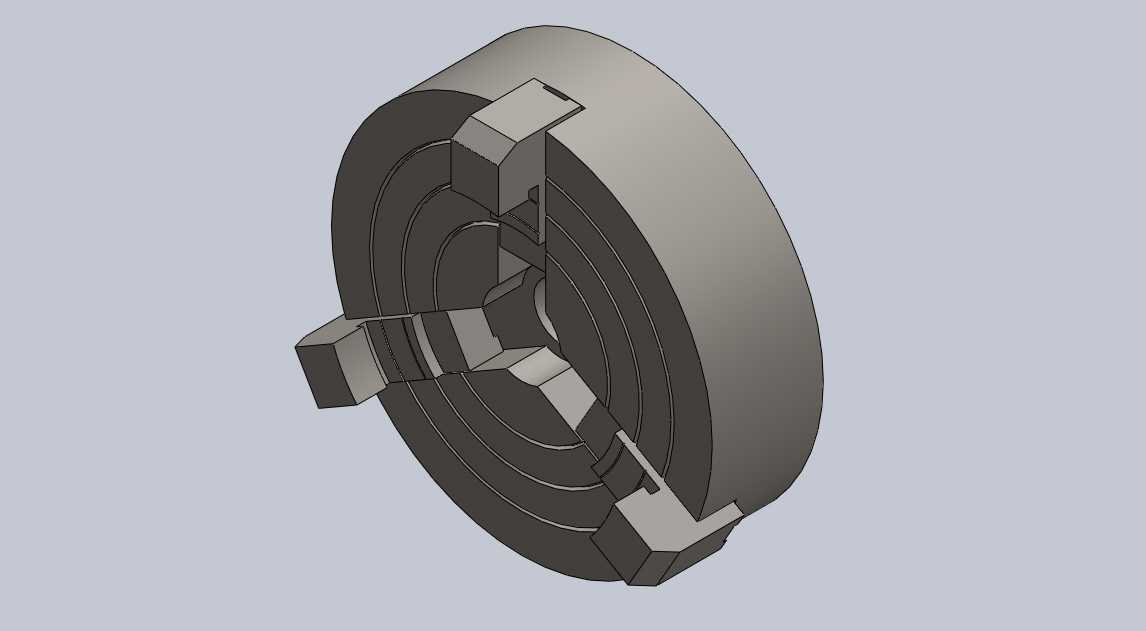

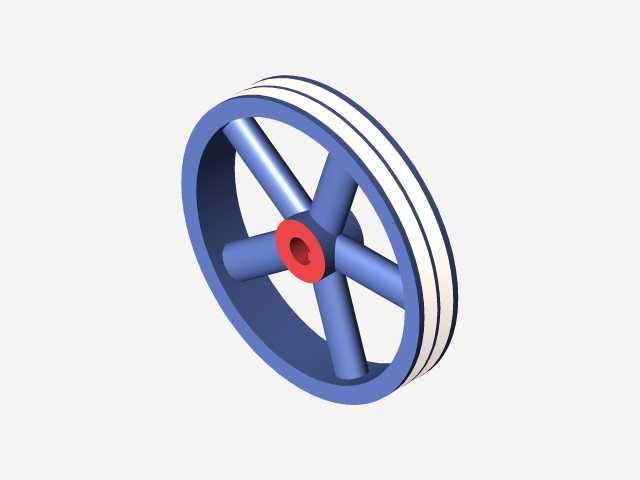

这款双刀架卧式车床主要面向中小批量机械加工车间、五金零件加工厂以及设备维修工段的日常车削作业场景，可覆盖轴类、盘类、套类等多种回转体零件的外圆、内孔、端面、锥面、螺纹、切槽等常规加工工序，相比普通单刀架车床，双工位刀架的配置能够在一次装夹工件的前提下完成粗加工与精加工工序的切换，或是同时适配不同类型刀具完成多工序连续加工，有效减少工件装夹次数与换刀辅助时间，大幅提升复杂零件的加工效率，降低多次装夹带来的形位公差误差。从设备功能特性来看，床头箱采用带轮传动结构实现主轴转速的分级调节，可根据不同材质工件的切削需求匹配合理的切削线速度，主轴卡盘能够稳定夹持不同直径范围的工件，长床身导轨为大行程走刀提供了稳定的支撑基础，两个独立刀架分别布置在导轨不同工位，可分别安装外圆车刀、切槽刀、螺纹刀、内孔刀等不同刀具，操作人员可根据加工工序需求灵活调用对应刀架进给，床身下方的一体式支撑脚采用加宽底座设计，能够有效吸收切削过程中产生的振动，保证高速切削时的加工稳定性与零件表面加工质量。在设计思路上，整体结构遵循传统卧式车床的成熟布局逻辑，针对中小规格零件的加工需求优化了床身长度与刀架行程参数，传动结构尽量简化以降低后期维护难度，外露传动部件设置了安全防护结构，避免加工过程中切屑飞溅与传动部件外露带来的安全隐患，床身侧面预留的排屑空间能够方便日常加工过程中的切屑清理，操作区域的布局充分考虑了操作人员的作业习惯，刀架进给手轮、主轴控制部件的位置都符合常规车床的操作逻辑，降低操作人员的学习适应成本。从外形尺寸与安装边界来看，设备整体采用长条形卧式布局，占地面积适配常规中小型机加工车间的工位排布，不需要特殊的地基加固即可完成安装固定，设备高度符合站立操作的人体工程学要求，操作人员不需要过度俯身或抬手即可完成所有常规操作动作，设备左右两侧预留的操作空间能够方便工件上下料与日常维护作业，整体安装边界不需要额外预留过大的冗余空间，适合车间多台设备成排布置，提升车间场地利用率。
