双气动卡盘夹持式工业机械臂末端结构

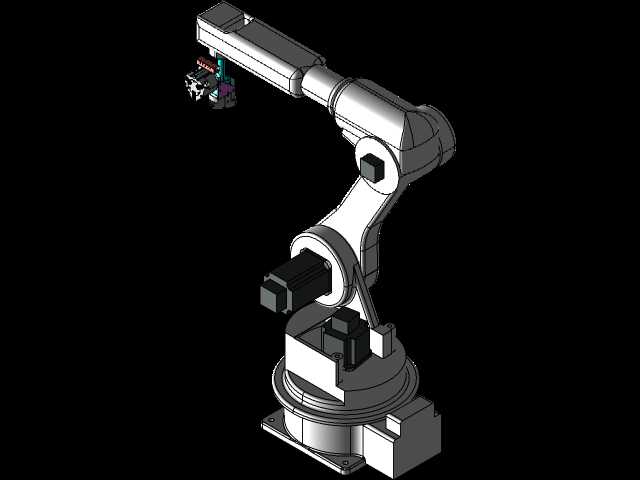

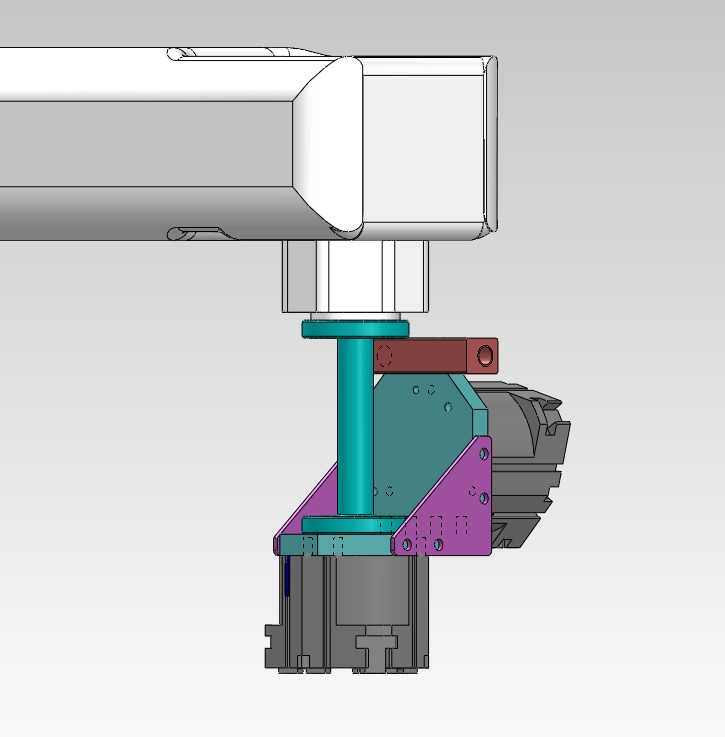

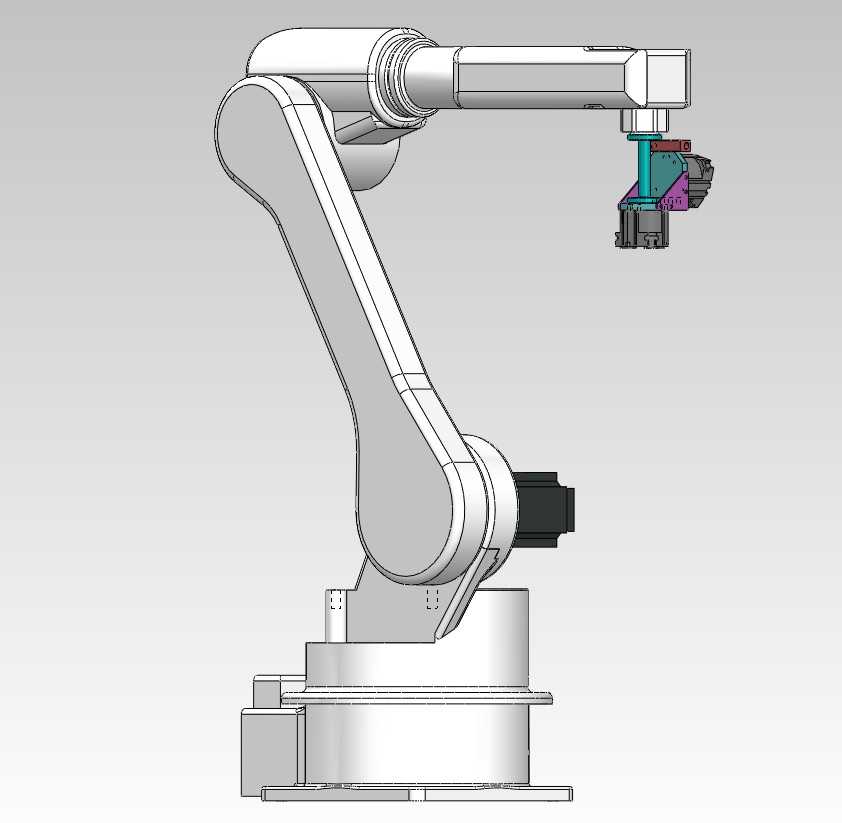

该结构为工业机械臂配套的双夹持末端执行装置，主要面向3C电子零部件加工、小型五金件上下料、精密装配生产线等场景，可在单工位完成两类不同规格工件的同步抓取、转序与装夹作业，替代传统单卡盘末端需要频繁更换夹具的冗余流程，有效压缩产线节拍，提升自动化单元的作业柔性。在实际生产场景中，这类双夹持结构可适配数控车床上下料工位，一端夹取待加工毛坯件、另一端夹取加工完成的成品件，在机械臂单次移动行程内完成工件取放切换，减少机械臂空走行程，同时可适配检测工位的工件翻转、多面检测需求，通过两个卡盘的配合完成工件姿态快速切换，无需额外配置翻转转台。从功能特性来看，该结构搭载两个平行布置的气动卡盘，依靠压缩空气驱动卡爪开合，夹持力可通过气源压力进行线性调节，可适配不同材质、不同重量的小型工件，避免刚性夹持造成的工件表面压伤；卡盘安装座采用多色分块式拼接结构，不同安装面预留标准化的螺栓连接孔位，可根据实际作业需求更换不同规格的卡爪或者加装检测传感器，拓展末端的感知能力。设计思路上，该结构优先考虑安装兼容性与运行稳定性，末端与机械臂的连接端采用标准法兰接口，可适配多数主流负载5-10kg的工业机械臂安装，连接立柱采用高刚性的圆柱结构，传递机械臂的回转与升降动力时可有效降低末端抖动，保证夹持定位精度；卡盘安装支架采用三角加强筋结构，在减轻整体重量的同时提升结构抗扭性能，避免高速启停过程中支架出现形变影响夹持精度。外形尺寸与安装边界方面，该末端结构整体沿机械臂轴向垂直布置，横向最大外伸尺寸控制在常规机械臂末端安全作业半径内，不会额外扩大机械臂的作业干涉范围，安装时仅需匹配机械臂末端法兰的螺栓孔位与气路接口即可完成部署，无需对原有机械臂结构进行改造，安装调试周期短，可快速适配现有自动化产线的升级需求。结构的气路走线采用内置式布局，所有气管沿支架内部的走线槽布置，避免机械臂运行过程中气路管线与周边设备发生剐蹭磨损，提升长期运行的可靠性。
