教育活动用跟随式小型机器人结构设计

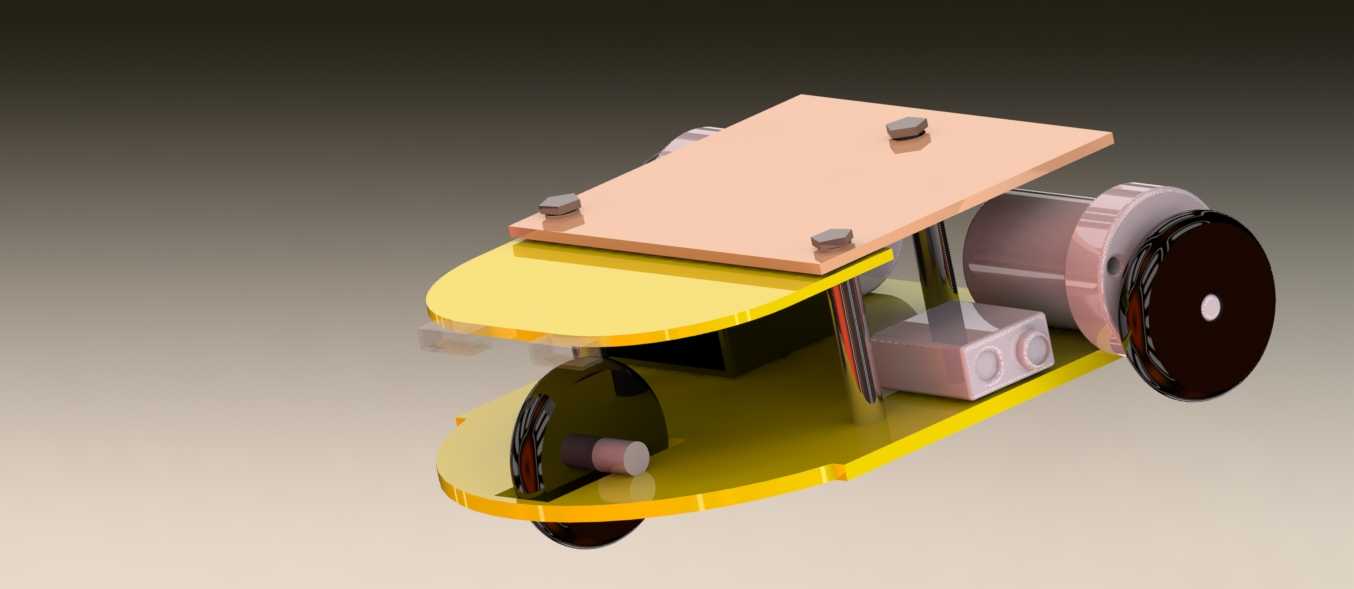

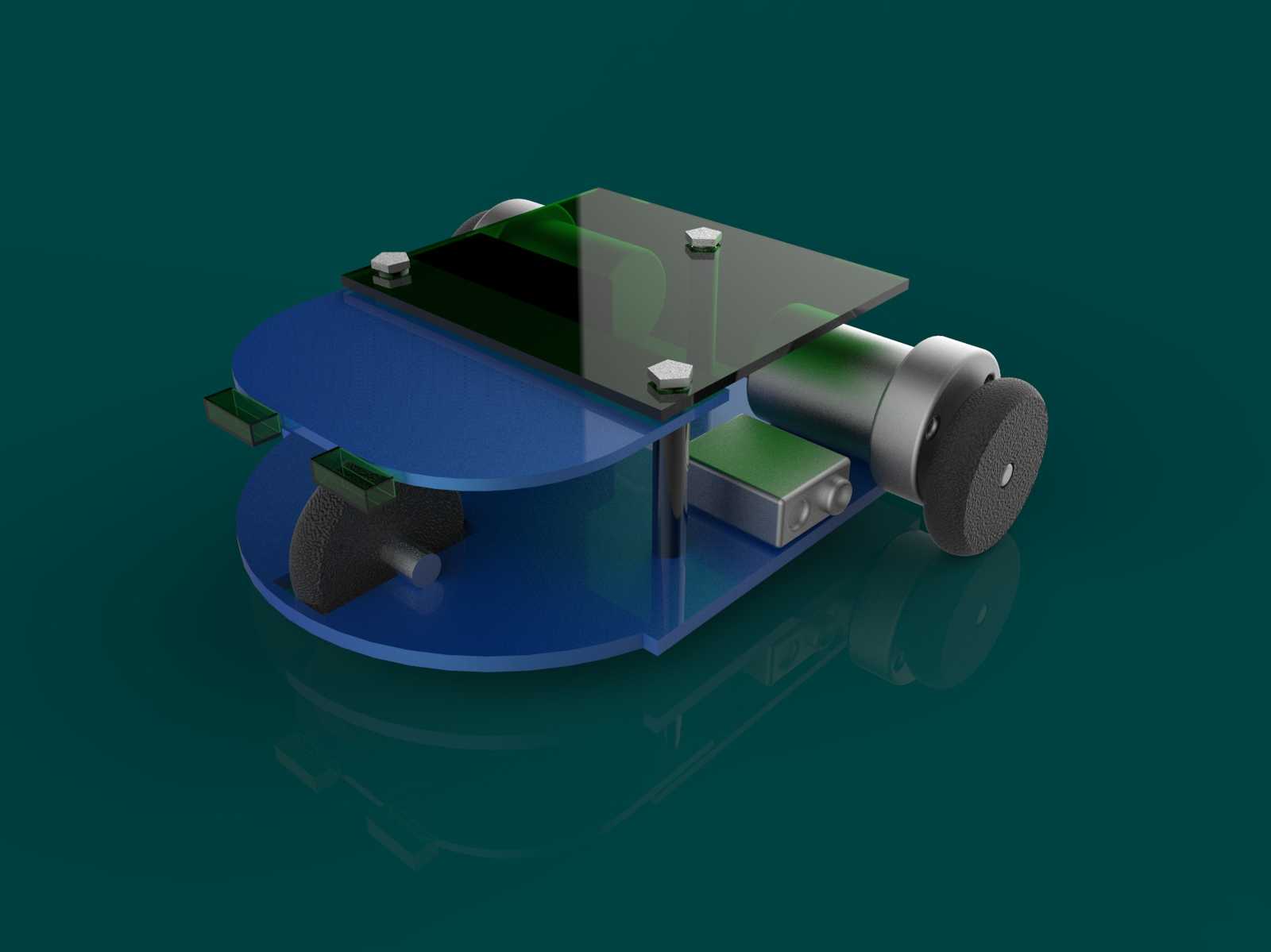

这款跟随式小型机器人主要面向青少年科创教育、机械电子启蒙教学场景设计，可作为中小学创客课程、高校工程认知实训的实操载体，帮助学习者直观理解机械传动、电子传感、运动控制的协同逻辑，也可作为小型展演活动的互动装置，完成队列跟随、定点移动等演示动作。设备核心功能是实现目标跟随移动，整体采用轮式移动架构，两侧对称布置驱动轮组，通过差速控制实现前进、转向、后退等动作，机身内部预留了传感器安装位与控制电路排布空间，可适配红外、光电等不同类型的跟随传感模块，满足不同教学场景下的功能拓展需求。设计过程中优先考虑结构的易拆装性与安全性，机身外壳采用圆弧过渡处理，无尖锐外露棱角，所有传动部件均内置在机身腔体内部，避免教学操作过程中出现夹手、剐蹭风险；主体承载结构采用板材拼接设计，通过标准紧固件完成各部件连接，无需复杂的专用工装即可完成整机装配与拆解，方便学习者观察内部的轮轴传动、电路排布细节，直观理解机械结构与电子系统的配合关系。整机外形紧凑小巧，机身主体宽度控制在150毫米以内，高度不超过200毫米，前后纵深约180毫米，安装时仅需预留直径300毫米的平整操作平面即可正常运行，底部轮组突出机身下表面12毫米，可适应普通桌面、平整地坪等多种使用场景，无需额外定制安装基座；机身侧面预留了通用扩展接口，可根据教学需求加装机械臂、声光模块等拓展组件，支持二次开发改造，适配不同难度层级的教学任务。结构设计上采用模块化拆分思路，将机身分为上盖、承载主板、轮组安装座三个独立模块，各模块之间通过定位孔与紧固件完成定位连接，装配公差控制在0.2毫米以内，既保证了整机结构的连接刚性，又降低了零件加工与装配的难度；轮组采用轴座一体式设计，驱动轴直接与承载主板连接，减少了中间传动环节的能量损耗，同时降低了后期维护的复杂度，传感模块安装位预留了多组调节孔位，可根据不同传感元件的检测范围灵活调整安装角度与高度，保证跟随检测的精度与稳定性。
