四分之一英寸规格香蕉插头结构设计

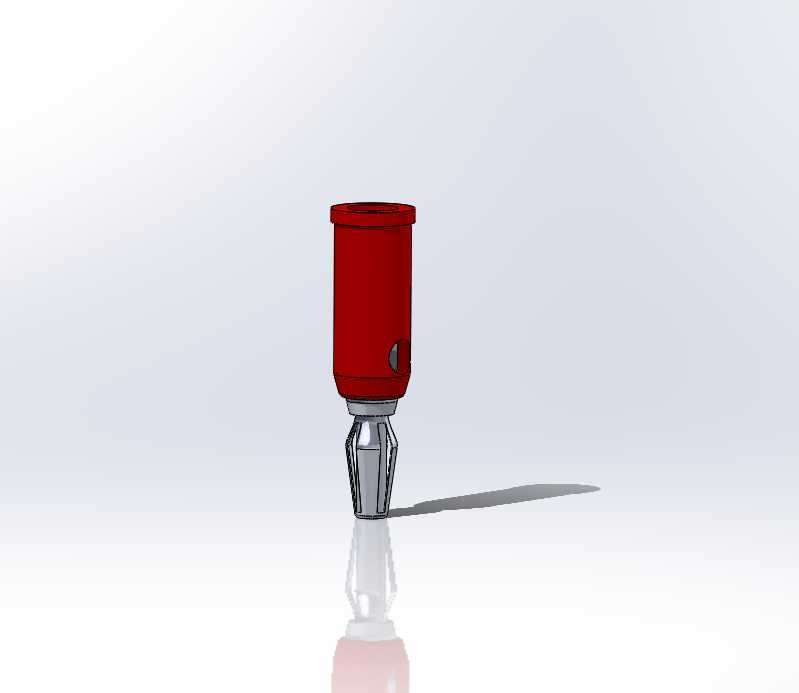

这款四分之一英寸规格的香蕉插头，是低压电气测试、电子实验设备、音频信号传输、教学实验台架等场景中应用极为广泛的快接式电连接部件，主要承担小功率电流传输、测试信号快速接驳的功能，能够在需要频繁插拔接线的使用场景下，大幅提升接线效率，降低裸线接线带来的短路、接触不良风险。从实际使用场景来看，这类插头常配套对应规格的香蕉插座使用，广泛出现在直流电源输出端、万用表测试接线端、实验室电路实验台、音响设备接线端口、模型动力供电接口等位置，能够实现单路电信号或电流的快速通断连接，插拔操作无需额外工具，徒手即可完成接线与拆线操作，非常适合需要临时改接线路、频繁切换测试回路的使用需求。在功能特性设计上，这款插头采用绝缘握持段加金属接触段的分体结构，红色的绝缘握持部分采用绝缘性能优异的工程塑料注塑成型，表面做了防滑的细微纹理处理，插拔时能够提供足够的摩擦力，避免施力时打滑；金属接触端采用弹性开槽的灯笼式结构，头部的多瓣弹性金属片在插入配套插座时，会依靠自身弹性向外撑开，与插座内壁形成足够的接触压力，既能够保证接触电阻足够低，避免大电流通过时出现接头发热的问题，也能在一定范围内适配公差范围内的插座内径，降低对接精度要求。插头尾部设计有接线固定结构，导线穿入绝缘段内部后，可以通过侧面的紧固螺丝压紧线芯，完成导线与插头的固定连接，接线完成后导线不会因为拉扯从插头内部脱出，连接可靠性更强。在设计思路上，这款插头优先平衡了插拔便捷性与连接可靠性，金属接触部分的开槽角度、弹性片厚度都经过反复校核，既保证插拔力度适中，不会出现过松容易脱落、过紧插拔费力的问题，也保证长期反复插拔后金属弹性片不会出现塑性变形，维持稳定的接触压力；绝缘段的长度设计充分考虑了电气安全距离，握持操作时手指不会意外接触到带电的金属部分，避免低压触电风险。外形尺寸上，这款插头的金属接触端外径适配标准四分之一英寸的香蕉插座，整体长度控制在常规接插件的合理区间，绝缘段外径略大于金属接触段，既能够在插入时形成限位，避免插头过度插入插座内部，也能在多组插头并排布置时预留足够的操作空间，不会出现相邻插头干涉无法插拔的问题；安装边界上，这款插头不需要额外的固定结构，直接与对应规格的插座插接即可使用，尾部接线可以适配一定线径范围内的多股铜芯导线，能够覆盖绝大多数小功率供电、信号传输的接线需求。
