带开关保险丝一体化IEC电源插座结构

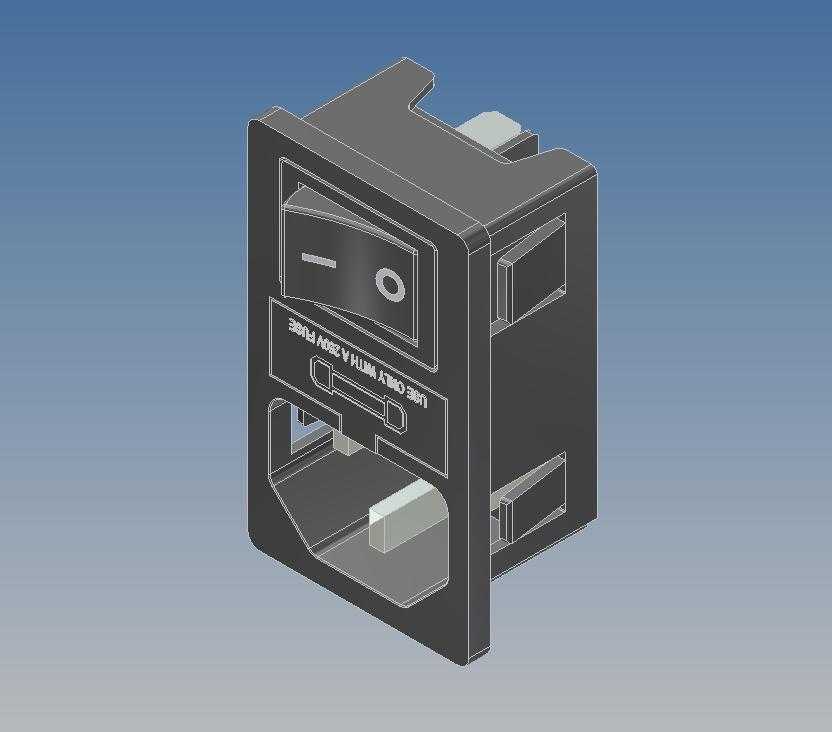

这款带开关与保险丝的一体化电源插座，是工业电气设备、桌面工控装置、小型测试仪器、商用电子设备供电输入端的核心配套部件，主要承担设备市电接入、通断控制、过载短路防护的三重功能，替代传统分散布置的独立插座、船型开关、保险丝座的组合方案，大幅缩减设备面板的开孔数量，简化内部布线流程，提升设备供电回路的集成度与可靠性。在实际应用场景中，这类插座广泛适配各类需要单相市电输入的中小型电子电气设备，比如实验室台式测试仪器、小型工业控制终端、桌面型3D打印设备、商用音频功放装置、医疗辅助检测设备的供电输入端，能够在设备前端完成供电通断操作，同时当设备内部出现短路、电流过载异常时，内置的保险丝会快速熔断切断供电回路，避免故障扩大损坏设备核心元器件，也能防止异常电流引发的电气安全隐患。产品在功能设计上采用高度集成的布局思路，将两档船型开关、保险丝安装仓、IEC标准品字电源接插口整合在同一个模块化壳体内，开关设置在插座上部区域，采用带明确通断标识的翘板式结构，操作时的按压反馈清晰，用户可以直观判断设备的供电状态；保险丝仓设置在开关与插口之间的位置，采用抽拉式免工具更换结构，更换保险丝时无需拆解设备外壳，直接用平口小工具即可抽出保险丝仓完成备件更换，大幅降低后期维护的操作难度；下部的电源插口严格遵循IEC 320-C14的接口标准，能够与通用的品字尾电源线完美适配，兼容市面上绝大多数标准市电连接线材，无需定制特殊规格的接插件。在外形与安装边界设计上，这款插座采用方形嵌入式卡扣安装结构，壳体采用阻燃耐高温的工程塑料注塑成型，外壳壁厚均匀，结构强度足以应对日常插拔线材的外力冲击，安装时仅需在设备面板上开设对应尺寸的方形安装孔，依靠壳体两侧的弹性卡扣即可快速完成插座的面板固定，无需额外加装螺丝固定件，装配效率远高于分散式的供电组件；插座背部的接线端子采用防松设计，能够适配不同线径的设备内部供电导线，接线后不易出现松脱、接触不良的问题，背部的整体凸起尺寸经过精准控制，不会占用设备内部过多的纵深空间，适配各类壁厚的设备面板安装需求。整体结构的设计充分考虑了电气安全要求，带电部件之间的爬电距离、电气间隙都满足低压电气配件的安全规范，壳体材料具备优异的阻燃性能，即使内部出现异常打火也不会引燃壳体，能够有效提升设备整体的用电安全性。
