铝基板SMD5050高功率LED灯带结构设计

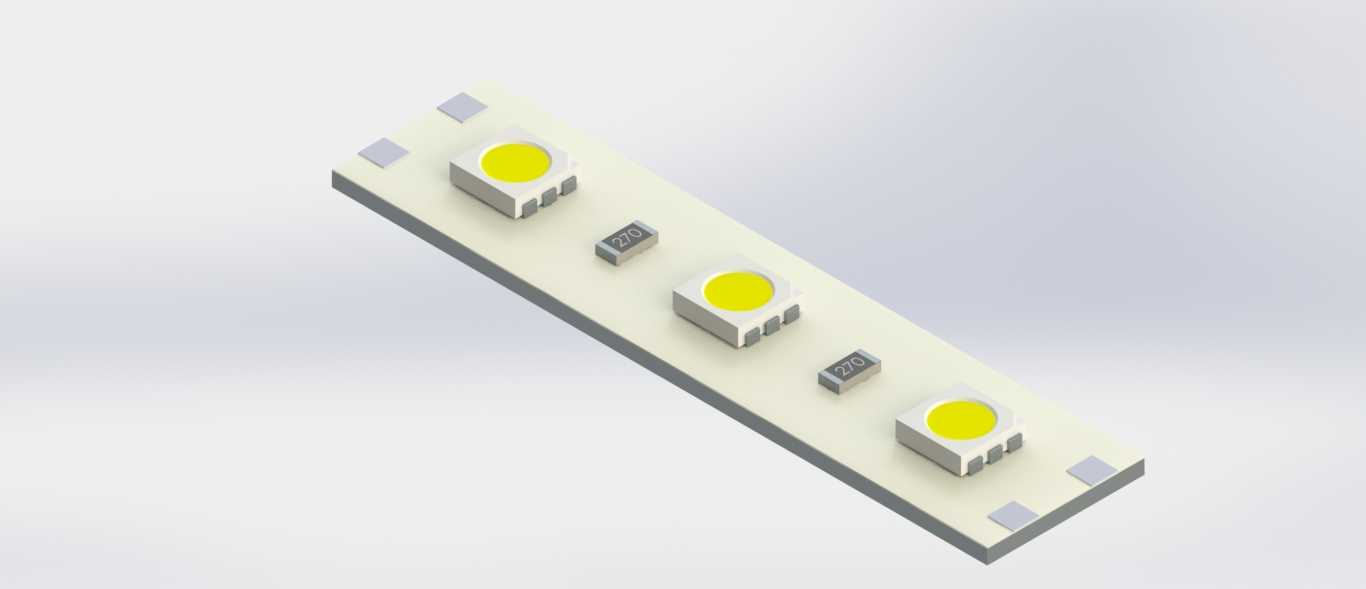

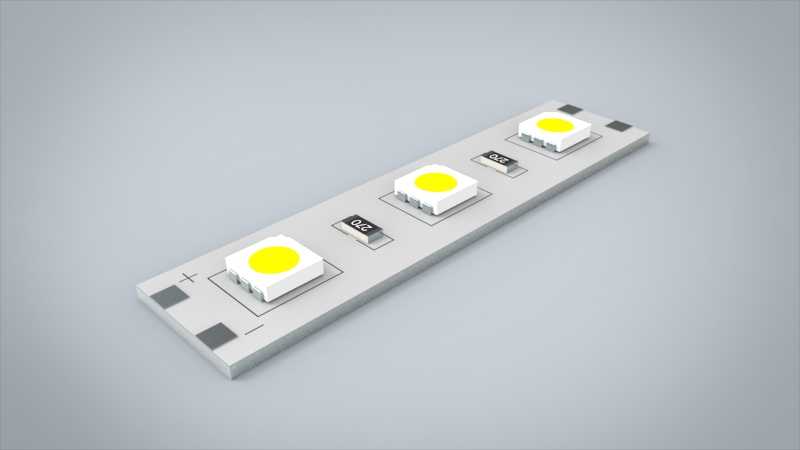

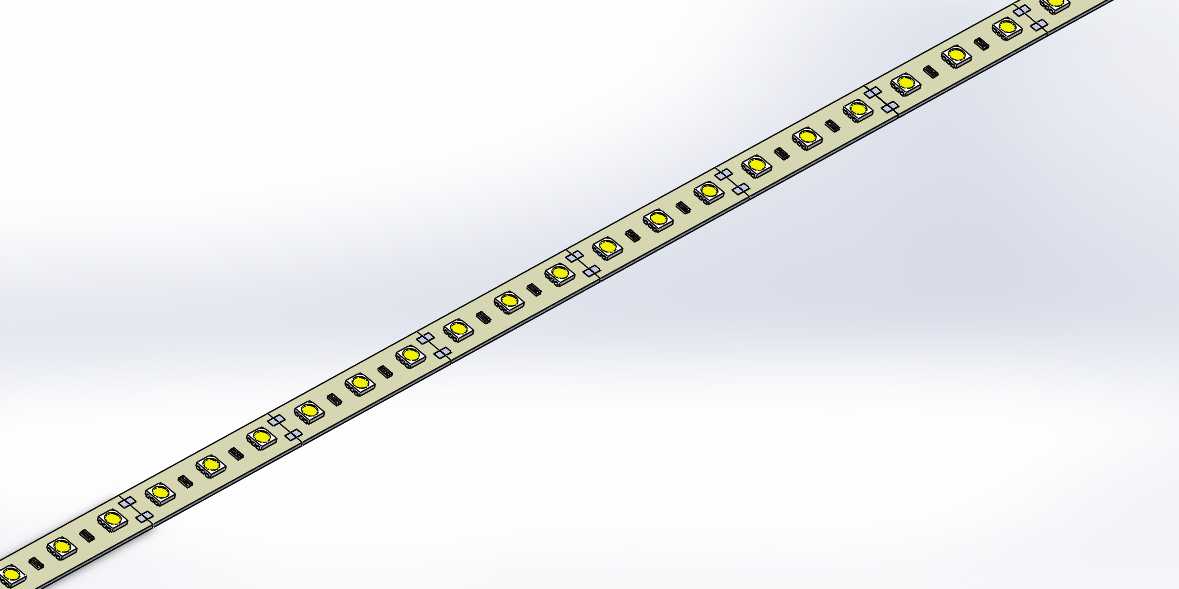

这款铝基LED灯带结构，主要面向室内外装饰照明、商用展柜补光、工业设备局部照明、线性轮廓亮化等多场景应用，区别于传统柔性灯带，采用硬质铝垫作为承载基底，能够适配需要刚性安装、长期持续点亮的使用需求，比如机床操作工位的局部补光、商超货架层板的嵌入式照明、户外广告灯箱的内置光源、家居吊顶的线性暗藏灯槽等场景，都能依托该结构的稳定特性实现长期可靠运行。从实际用途来看，该灯带单元作为线性照明的基础组成模块，可通过多段拼接实现任意长度的照明带搭建，单段单元上集成三颗SMD5050封装灯珠，每米功率可达17.5w，能够提供充足的照明亮度，同时搭配板载限流电阻，能够保障每颗灯珠的工作电流处于稳定区间，避免电流波动造成的灯珠光衰过快、烧毁等问题，延长整体使用寿命。在功能特性上，该结构最核心的优势是依托铝质基底实现高效被动散热，SMD5050灯珠在高功率运行时产生的热量，可以直接通过灯珠底部的焊盘传导到铝基板上，快速将热量散发到周边空气中，解决了传统PCB基板灯带散热能力不足、高功率下光衰严重的痛点；同时铝基底自带的结构刚性，让灯带不需要额外依托卡槽就能保持平直形态，安装时可以直接通过背胶或者卡扣固定在安装面上，减少了配套辅件的使用成本。从设计思路来看，整体采用对称式布局，三颗灯珠等距排布在铝基条的中心轴线上，每颗灯珠旁对应配置一颗贴片限流电阻，电阻与灯珠的走线在铝基表面做了最短路径规划，减少线路损耗；板端预留了正负极标识与拼接焊盘，方便多段单元之间的焊接拼接，端部预留的安装定位点位，能够匹配标准的灯带固定卡扣尺寸，实现快速装配。在外形尺寸与安装边界上，单段铝基条采用窄边长条设计，宽度控制在1cm左右，能够嵌入宽度1.2cm以上的各类灯槽、型材缝隙内，整体厚度仅为2mm左右，不会占用过多安装空间，安装时需要保证铝基背面与安装接触面紧密贴合，必要时可以涂抹导热硅脂进一步提升散热效率，拼接时需要注意正负极对应，避免反接造成灯珠损坏，整体安装公差预留了0.2mm的装配间隙，能够适配多数常规线性照明的安装场景需求。
