1206封装贴片电阻三维结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:181852
  • 1206封装贴片电阻三维结构设计
  • 1206封装贴片电阻三维结构设计
  • 1206封装贴片电阻三维结构设计
  • 1206封装贴片电阻三维结构设计

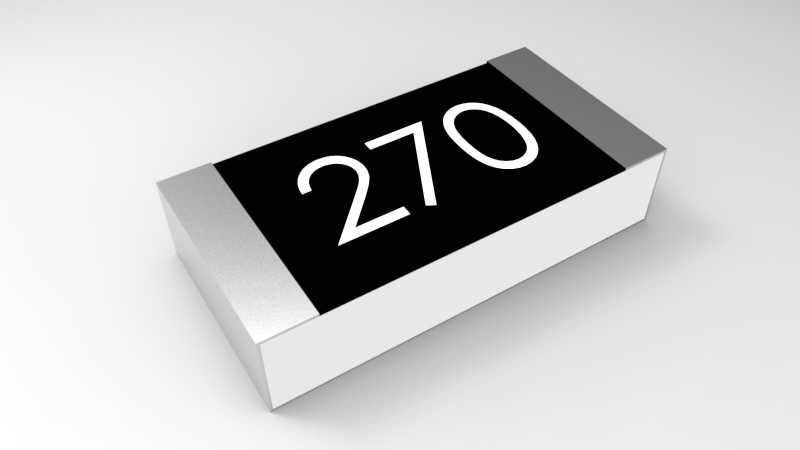

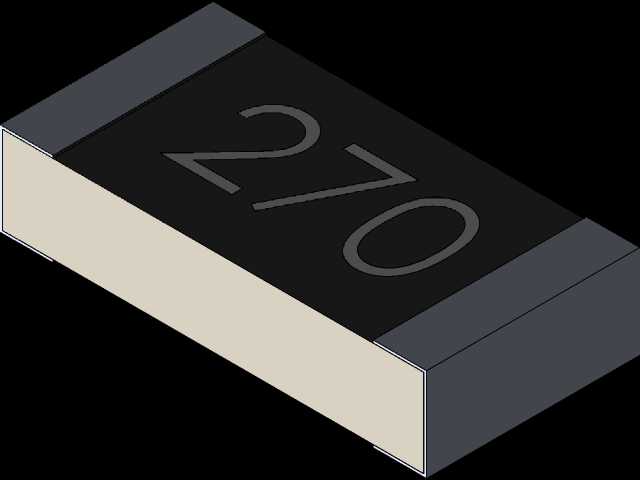

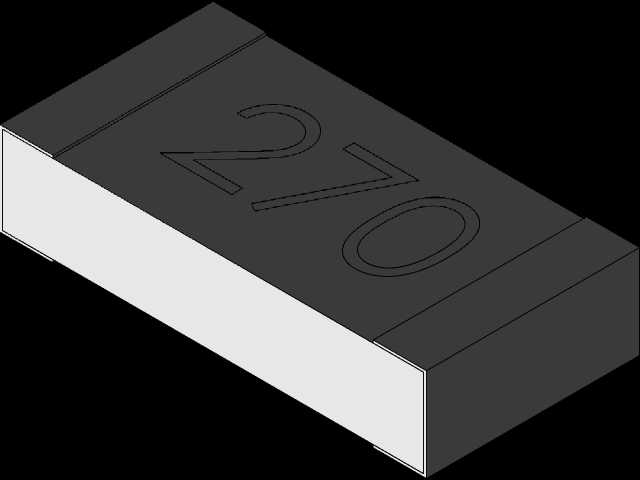

这款1206规格的贴片电阻,是表面贴装电子电路中应用极为广泛的无源基础元件,在消费电子、工业控制板卡、汽车电子模块、通信终端设备等领域的电路板设计中承担着分压、限流、阻抗匹配、信号调理等核心电路功能,是高密度PCB组装场景中不可或缺的基础元器件。从实际应用场景来看,1206封装的贴片电阻兼顾了功率承载能力与贴装空间占用需求,既可以在电源回路中承担小功率负载的限流作用,也能在信号链路中完成精准的电压分配,相比更小封装的贴片电阻拥有更好的抗脉冲冲击能力,相比大尺寸插件电阻又能大幅压缩板上占用空间,适配回流焊、波峰焊等主流SMT自动化生产工艺,能够大幅提升电路板组装的生产效率。在产品功能特性上,这款贴片电阻采用典型的三层结构设计,中间黑色主体为高稳定性电阻陶瓷基体,表面印刷阻值标识层,两端金属端电极采用多层电镀结构,从内到外依次为镍阻挡层、锡焊层,既保证了与陶瓷基体的结合强度,又能在焊接时形成可靠的合金焊点,避免长期使用过程中出现电极脱落、虚焊等可靠性问题。在设计思路上,这款三维模型严格遵循1206封装的行业通用尺寸规范,整体长度、宽度、端电极宽度、本体厚度均匹配行业标准安装边界,确保在PCB封装库调用时能够完美匹配焊盘尺寸,不会出现贴装偏移、立碑等焊接缺陷。模型还原了电阻本体的哑光黑色阻焊层质感、两端电极的金属光泽以及表面丝印的阻值标识细节,能够直接用于电路板装配仿真、产品结构干涉检查、生产工艺模拟等场景。从安装边界来看,这款电阻的贴装高度极低,能够适配薄型化电子产品的内部空间要求,两端电极的焊接面平整度设计充分考虑了自动化贴装的吸嘴取料需求,顶面平整区域能够匹配标准SMT吸嘴的吸附尺寸,保证高速贴片机取料过程的稳定性,同时端电极的倒角设计能够在回流焊过程中引导焊锡爬升,形成饱满可靠的焊点结构,降低焊接不良率。在电路设计选型阶段,这类精准的三维模型能够帮助结构工程师提前评估板上元件与周边结构件的安全距离,避免产品组装过程中出现元件与外壳、屏蔽罩等结构件的干涉问题,也能为热仿真分析提供准确的模型基础,帮助工程师评估电阻工作时的散热路径与温升情况,提升整机产品的长期可靠性。
