电脑水冷散热用DDC泵顶储液组合结构

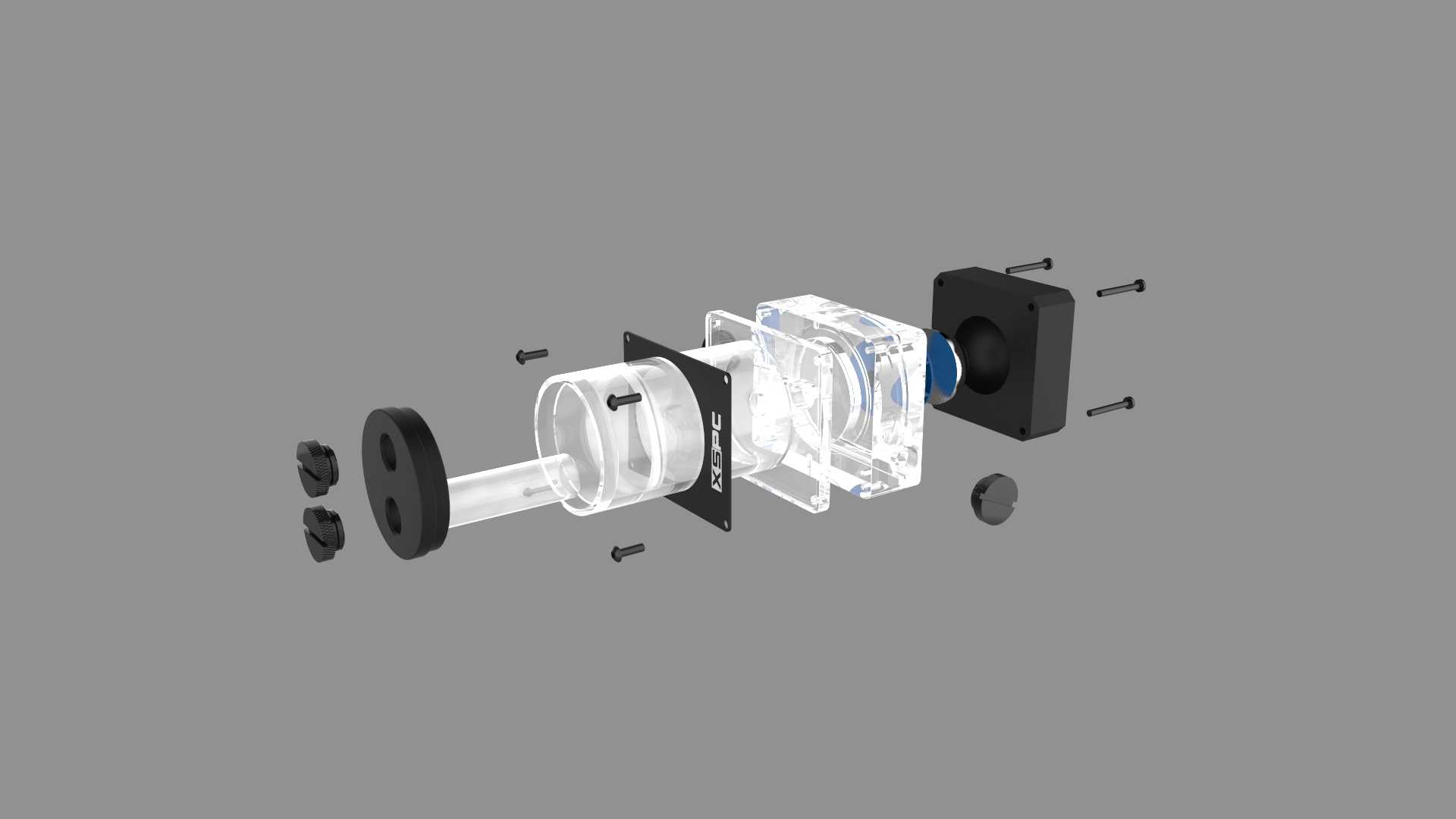

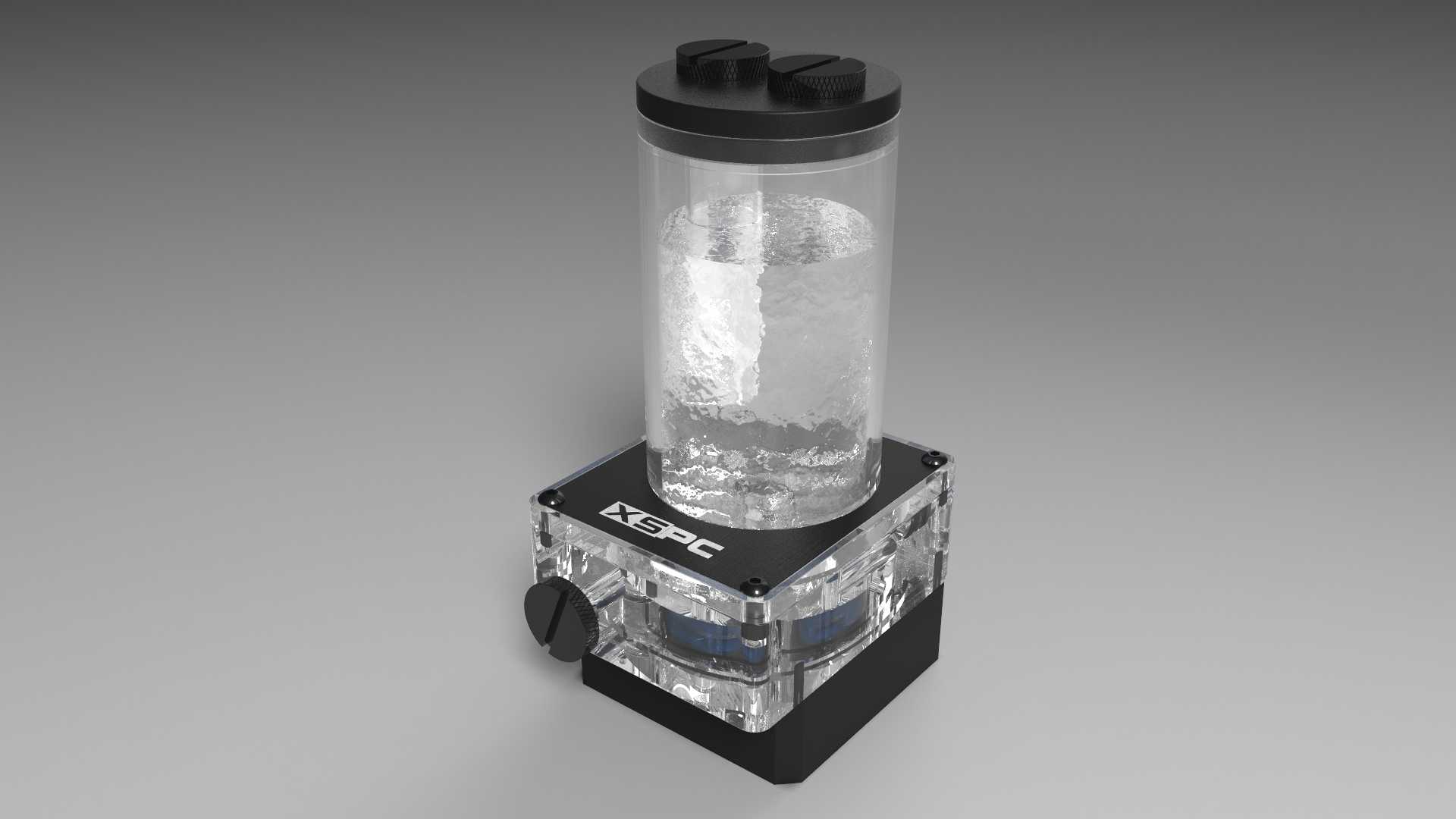

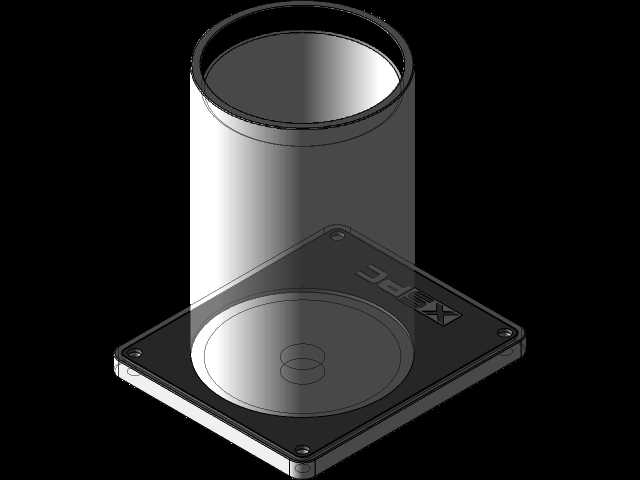

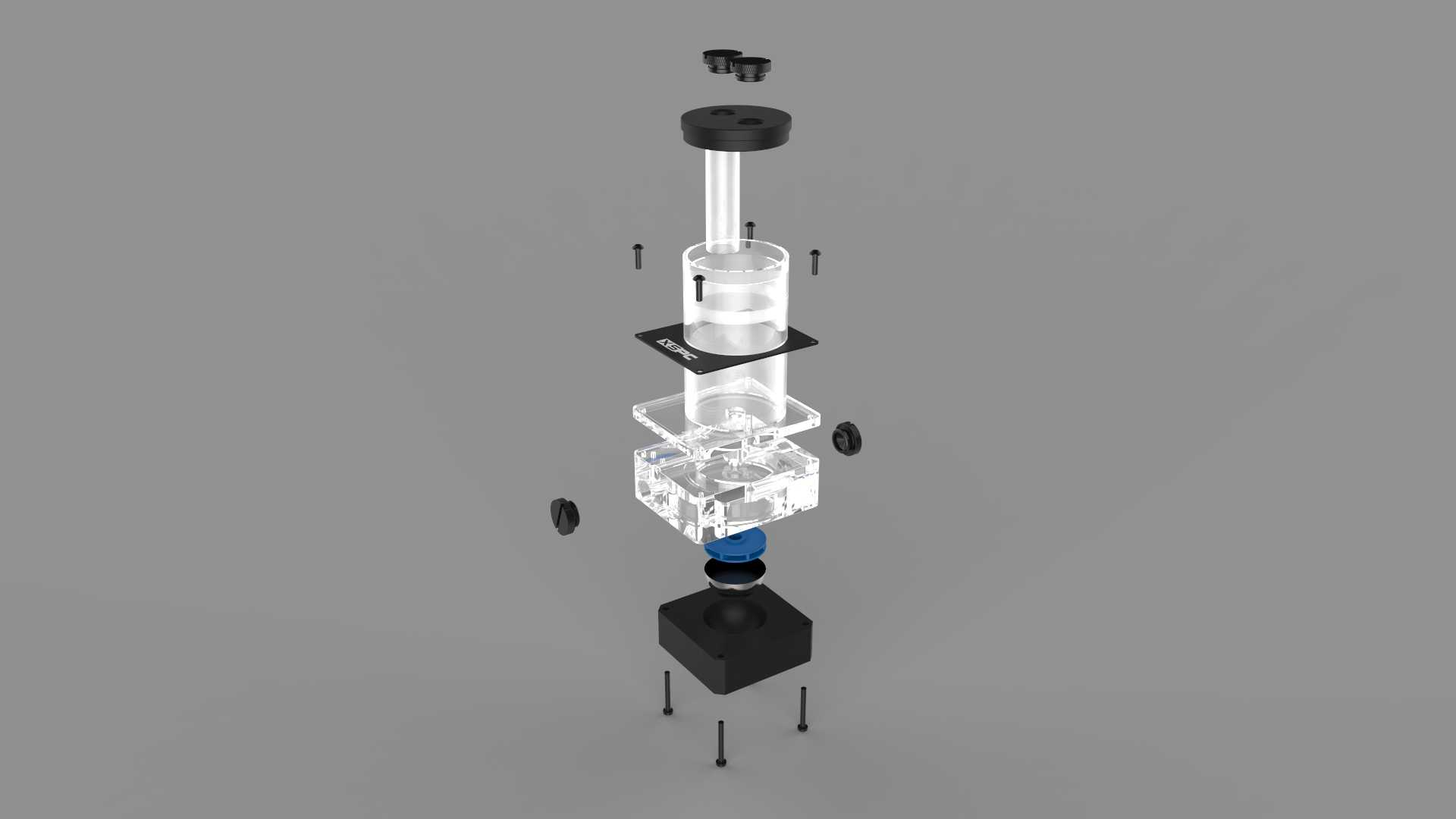

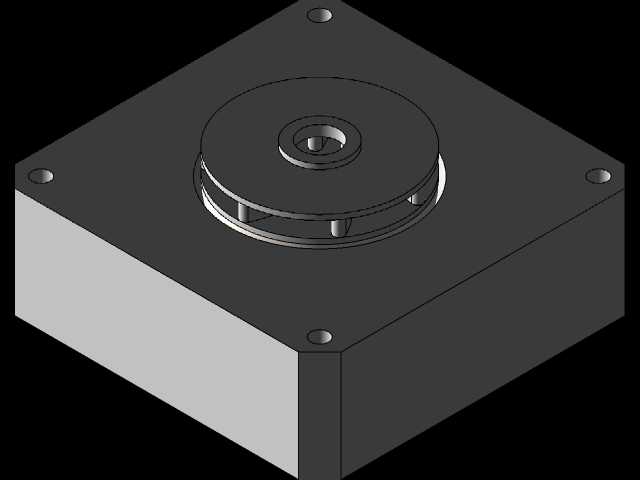

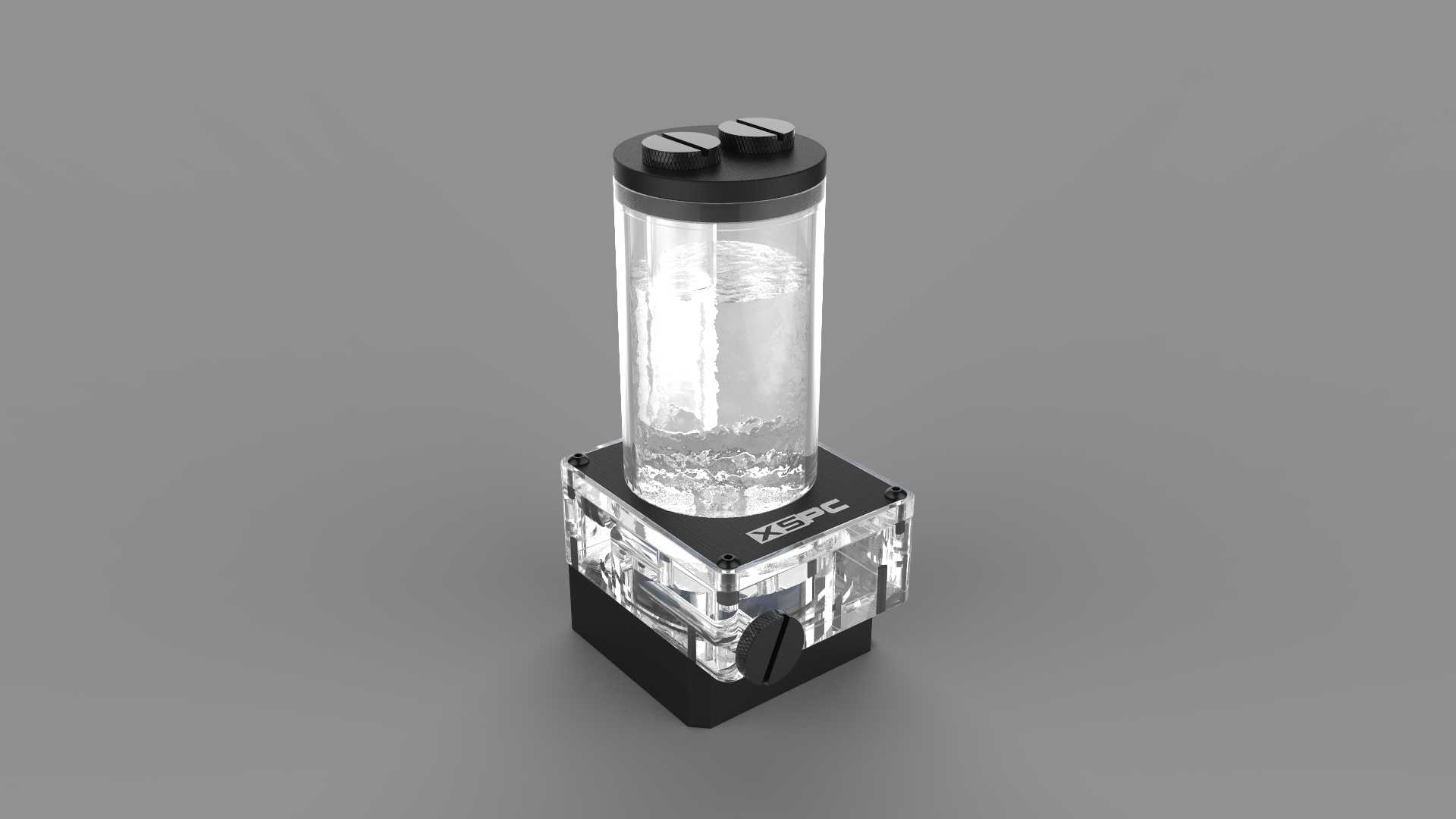

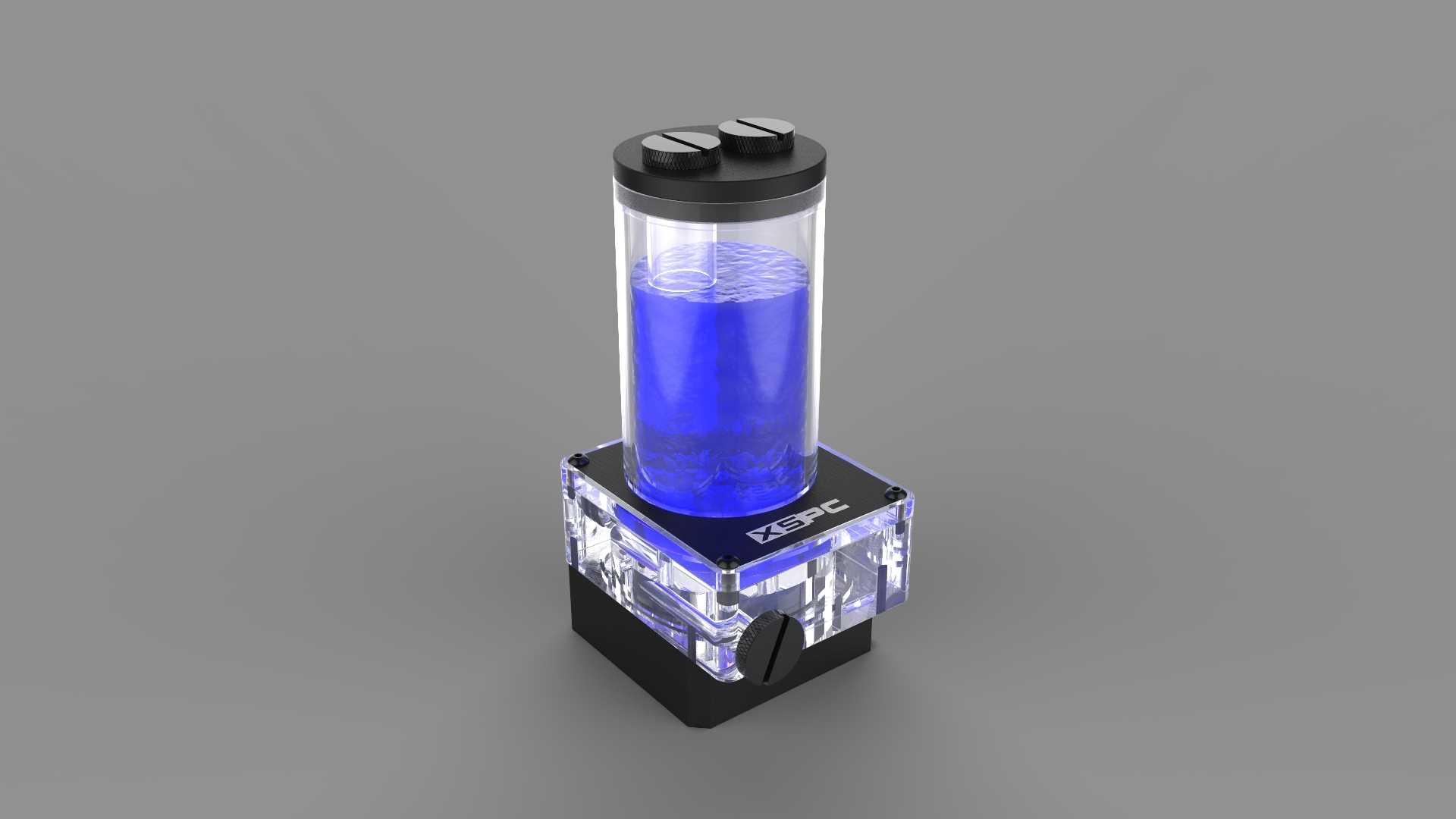

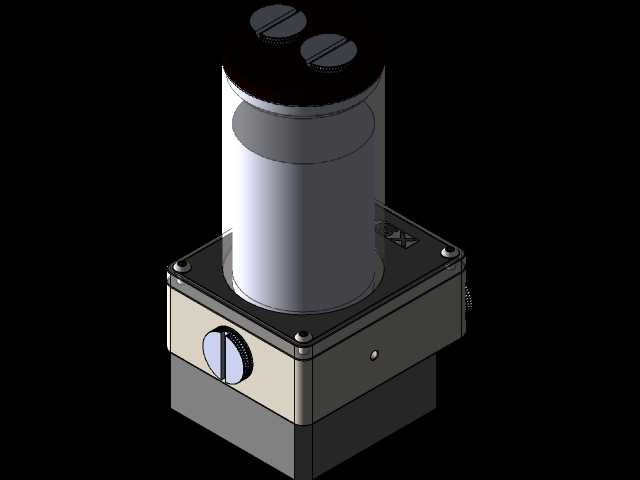

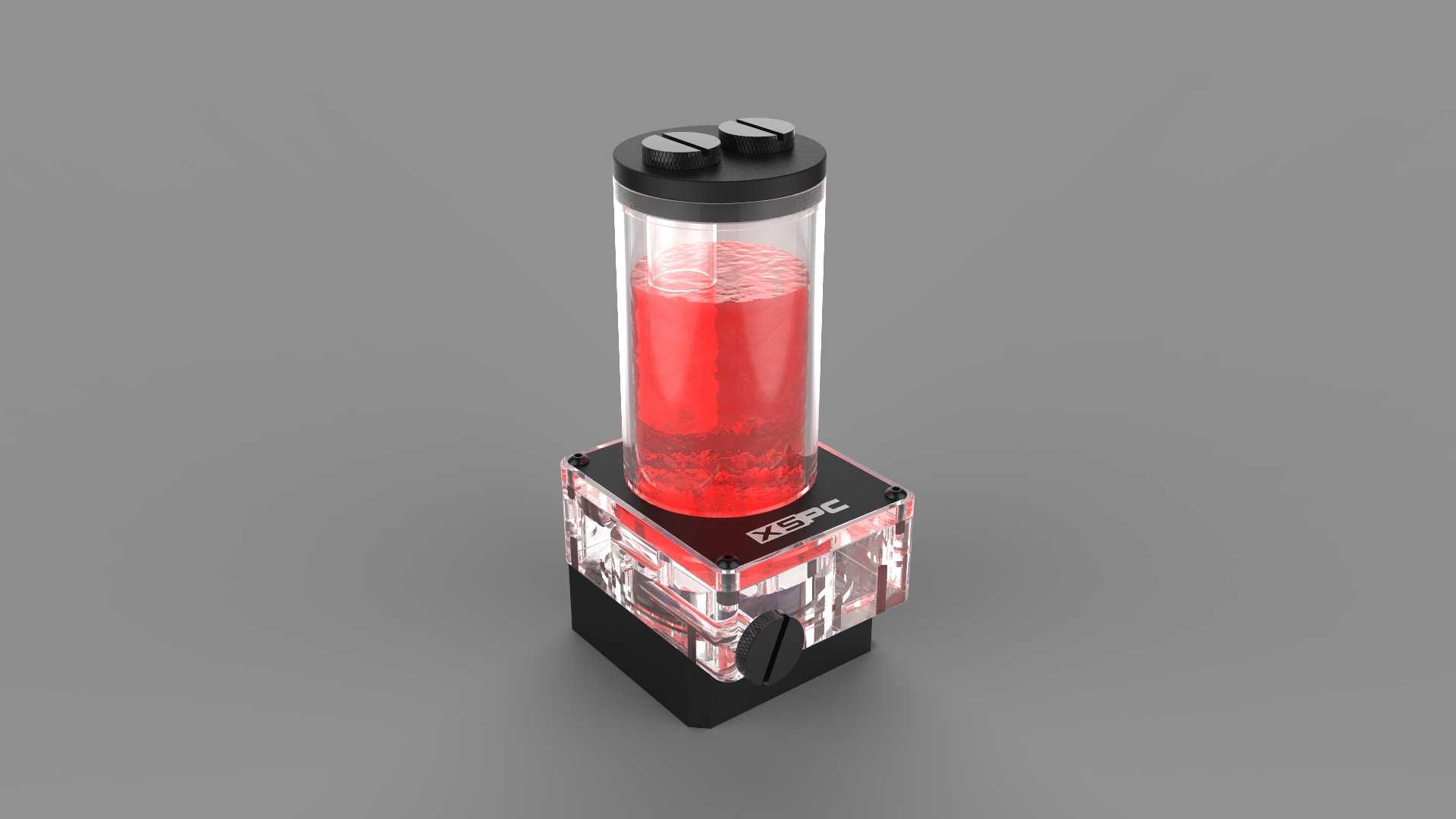

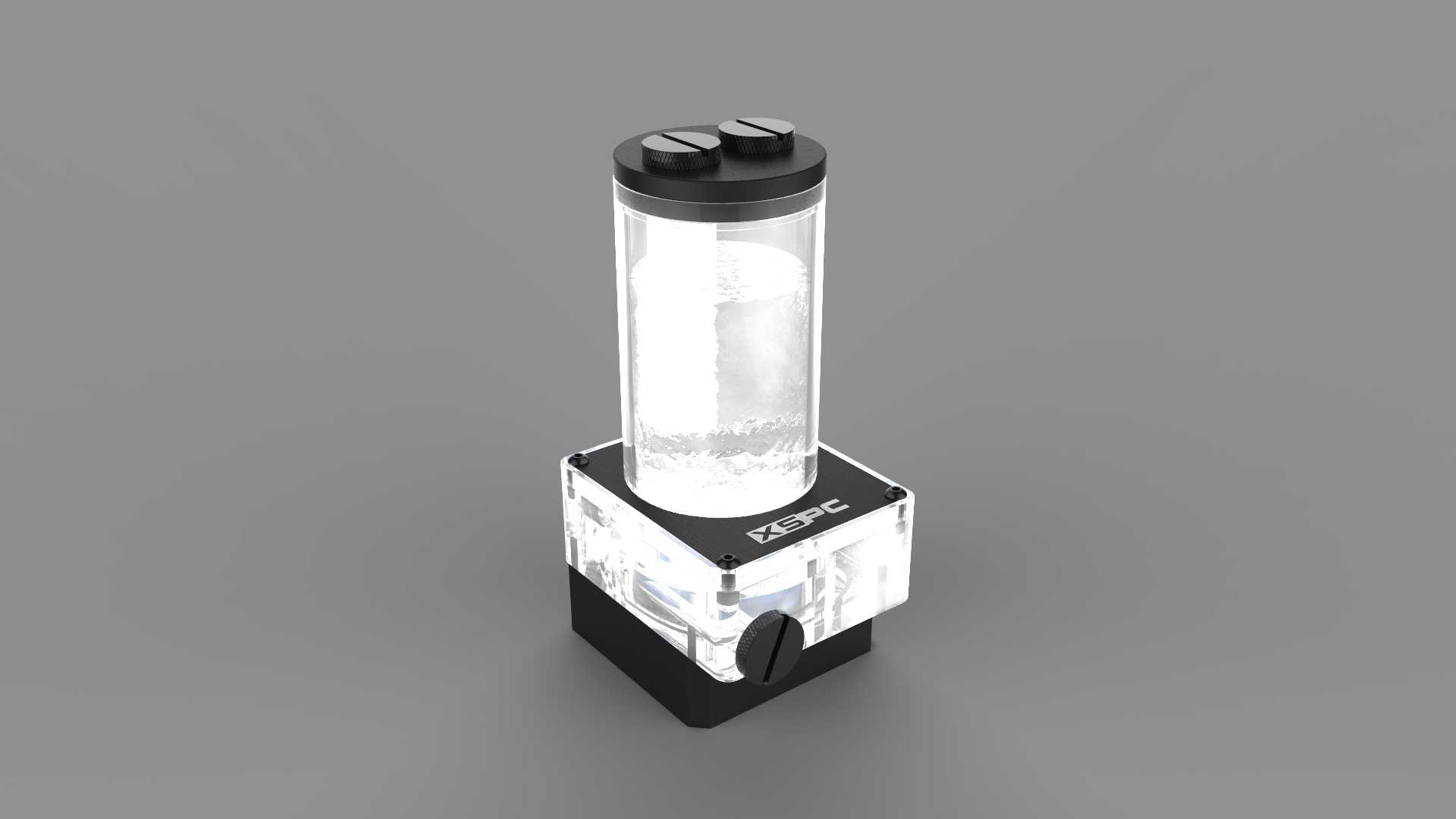

这款组合结构主要面向PC分体式水冷散热场景设计，是将DDC规格水泵与顶部储液腔整合为一体的散热回路核心部件，在分体水冷系统中承担冷却液循环动力供给、系统排气缓冲、回路储液补能的核心作用，可广泛适配桌面高性能台式电脑、小型ITX紧凑机箱、定制化MOD水冷主机的散热回路搭建需求，也可作为小型闭式液冷循环实验装置的动力储液单元使用。从实际功能特性来看，该结构将水泵驱动段与透明储液腔做了同轴整合设计，底部为水泵安装基座，预留了标准的水泵固定孔位与进出液接口，中部透明储液腔可直观观察内部冷却液液位、液体流动状态以及气泡残留情况，顶部设置的双旋钮结构分别对应注水口密封与排气阀功能，日常使用中无需拆解管路即可完成补液、排气操作，大幅降低分体水冷系统的日常维护难度。设计思路上，该结构参考了市售成熟DDC泵顶储液一体产品的布局逻辑，将原本分离布置的水泵、独立水箱做了垂直堆叠整合，有效减少了水冷组件在机箱内的占用空间，尤其适合内部安装空间局促的小型机箱使用；基座部分采用透明可视的侧围设计，可直观观察水泵入液口的液流状态，及时判断是否存在供液不足、进气等异常问题，黑色的上下端盖与透明腔体形成鲜明视觉对比，红色冷却液填充后可兼顾散热功能与机箱内部的视觉装饰效果，满足MOD玩家对硬件外观展示的需求。在外形尺寸与安装边界方面，该结构整体为垂直圆柱加方形底座的布局，方形底座的边长适配标准DDC水泵的安装孔距，可直接兼容市售主流DDC水泵的固定安装位，无需额外制作转换支架；整体垂直高度控制在紧凑区间，不会占用过多机箱垂直空间，进出液接口设置在底座侧方，可适配常规硬管、软管水冷管路的走管布局，安装时只需预留底座周边的管路弯折空间即可，不会与周边的主板、显卡、内存等硬件产生安装干涉。需要注意的是，该结构为概念化设计参考，未还原实际量产产品的内部精细流道与密封结构，仅可用于水冷布局规划、安装位适配模拟、外观方案展示使用，不可直接作为量产加工的生产依据，也不可用于对流量、扬程参数有精准要求的正式液冷回路搭建。
